20dB সুইপ ফ্রিকোয়েন্সি রেসপন্স অ্যানালাইজার

সুইপ ফ্রিকোয়েন্সি রেসপন্স অ্যানালাইজার

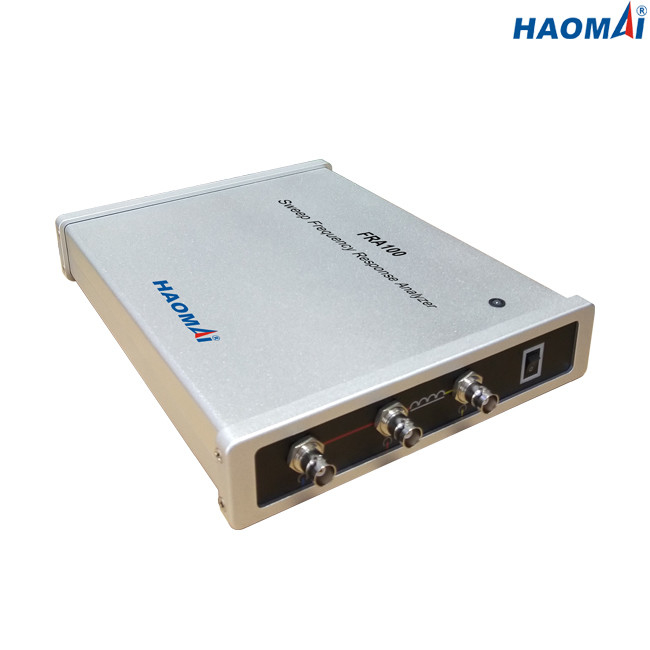

মডেল: FRA100

সুইপ ফ্রিকোয়েন্সি রেসপন্স অ্যানালাইজার FRA100 SFRA (সুইপ ফ্রিকোয়েন্সি রেসপন্স অ্যানালাইসিস) পদ্ধতি ব্যবহার করে এবং বিস্তৃত ফ্রিকোয়েন্সি পরিসরে বৈদ্যুতিক স্থানান্তর ফাংশন পরিমাপ করে।এটি চৌম্বকীয় কোরে ঘুরতে থাকা ত্রুটি এবং ত্রুটিগুলি সনাক্ত করে- যার ফলে ট্রান্সফরমার নির্ভরযোগ্যতা উন্নত করতে, রক্ষণাবেক্ষণের খরচ কমাতে এবং ব্যয়বহুল ব্যর্থতা প্রতিরোধে সহায়তা করে।

সুইপ ফ্রিকোয়েন্সি রেসপন্স অ্যানালাইজার FRA100 Cigre Brochure 342,2008-এর প্রয়োজনীয়তা পূরণ করে FRA এবং চাইনিজ স্ট্যান্ডার্ড DL/T 911-2016 ব্যবহার করে ট্রান্সফরমার উইন্ডিংগুলির যান্ত্রিক অবস্থার মূল্যায়ন, পাওয়ার ট্রান্সফরমারের উইন্ডিং ডিফর্মেশনের উপর FRA, সেইসাথে আন্তর্জাতিক মানের IEC20607:

প্রধান বৈশিষ্ট্য

●পাওয়ার ট্রান্সফরমারের প্রতিটি উইন্ডিংয়ের প্রশস্ততা-ফ্রিকোয়েন্সি প্রতিক্রিয়া বৈশিষ্ট্যগুলি পরিমাপ করে উইন্ডিং বিকৃতি পরীক্ষা করতে SFRA (সুইপ ফ্রিকোয়েন্সি রেসপন্স অ্যানালাইসিস) ব্যবহার করুন

●দ্রুত পরিমাপ: একক ঘুরার পরিমাপ সময় 2 মিনিটের কম

●উচ্চ ফ্রিকোয়েন্সি নির্ভুলতা: ≤0.001%

● 50,000 পর্যন্ত সর্বোচ্চ সুইপ পয়েন্ট

উচ্চ ফ্রিকোয়েন্সি স্থায়িত্ব নিশ্চিত করতে ডিজিটাল ফ্রিকোয়েন্সি সংশ্লেষণ

● 5000V ভোল্টেজ বিচ্ছিন্নতা ল্যাপটপকে সম্পূর্ণরূপে রক্ষা করতে

● একই সময়ে 9টি বক্ররেখা লোড করতে সক্ষম এবং স্বয়ংক্রিয়ভাবে প্রতিটি বক্ররেখার পরামিতিগুলিকে ঘুরিয়ে বিকৃতি নির্ণয় করতে এবং রেফারেন্স উপসংহার প্রদান করতে সক্ষম।

●বিশ্লেষণ সফ্টওয়্যার শক্তিশালী ফাংশন যা চাইনিজ মান DL/T 911-2016 এবং আন্তর্জাতিক মান IEC60076-18:2012 এর প্রয়োজনীয়তা পূরণ করতে পারে।

●সফ্টওয়্যার ব্যবস্থাপনা উচ্চ মানবীকরণ এবং বুদ্ধিবৃত্তিকতা ভোগদখল.প্যারামিটার সেট করার পরে সমস্ত পরিমাপ সম্পূর্ণ করতে ব্যবহারকারীদের শুধুমাত্র একটি বোতামে ক্লিক করতে হবে।

●ছোট আকার এবং হালকা ওজন (2.3 kg / 5.07 lb) সহজে বহনের জন্য

প্রযুক্তিগত তথ্য

◇পরিমাপ বিভাগ

পরীক্ষার পদ্ধতি: SFRA (সুইপ ফ্রিকোয়েন্সি রেসপন্স অ্যানালাইসিস)

ফ্রিকোয়েন্সি পরিসীমা: 10Hz–10MHz

ফ্রিকোয়েন্সি রেজোলিউশন: < 0.01%

ফ্রিকোয়েন্সি ভুলতা: ≤0.001%

পয়েন্ট সংখ্যা: ডিফল্ট 600, ব্যবহারকারী নির্বাচনযোগ্য

সর্বোচ্চ50 000 পয়েন্ট, ব্যবহারকারী সংজ্ঞায়িত

পরিমাপ সময়: একক ঘুর জন্য 1-2 মিনিট

বিন্দু ব্যবধান: লগারিদমিক বা রৈখিক

সুইপ সেটিংস: গ্রাহক সংজ্ঞায়িত ফ্রিকোয়েন্সি ব্যান্ডের জন্য পৃথক সেটিংস।লিনিয়ার বা লগারিদমিক স্কেল।

গতিশীল পরিসীমা: -120dB~20dB

ভুলতা: ±0.1 dB +10 dB থেকে -50 dB পর্যন্ত

±0.5 dB থেকে -80 dB পর্যন্ত

±1 dB থেকে -100 dB পর্যন্ত

পিসি যোগাযোগ: ইউএসবি

সফ্টওয়্যার: Windows XP/7/8/10 এর জন্য উপযুক্ত

স্ট্যান্ডার্ড: সিগ্রে ব্রোশার 342, 2008-এর প্রয়োজনীয়তাগুলি পূরণ করে। FRA DL/T 911-2004 ব্যবহার করে ট্রান্সফরমার উইন্ডিংগুলির যান্ত্রিক অবস্থার মূল্যায়ন, পাওয়ার ট্রান্সফরমারগুলির উইন্ডিং বিকৃতির উপর FRA, সেইসাথে আন্তর্জাতিক মানের IEC60076-18:2012।

◇এনালগ আউটপুট

চ্যানেলঃ ১

কমপ্লায়েন্স ভোল্টেজ: 0.50-25 Vp-p, পরীক্ষায় স্বয়ংক্রিয়ভাবে সামঞ্জস্য করুন

50 Ω এ পরিমাপ ভোল্টেজ: 0.25-12.5 Vp-p

আউটপুট প্রতিবন্ধকতা: 50 Ω

ফ্রিকোয়েন্সি পরিসীমা: 10Hz–10MHz

সুইপ দিক: নিম্ন থেকে উচ্চ

◇এনালগ ইনপুট

চ্যানেল: 2

স্যাম্পলিং: একই সাথে

ফ্রিকোয়েন্সি পরিসীমা: 10Hz-10MHz

ইনপুট প্রতিবন্ধকতা: 1 MΩ

স্যাম্পলিং রেট: 100 MS/s

◇পিসি প্রয়োজনীয়তা (পিসি অন্তর্ভুক্ত নয়)

অপারেটিং সিস্টেম: Windows XP/7/8/10

প্রসেসর: পেন্টিয়াম 500 MHz বা উচ্চতর

মেমরি: 256 Mb RAM বা তার বেশি

হার্ড ড্রাইভ: ন্যূনতম 30 Mb বিনামূল্যে

ইন্টারফেস: ইউএসবি

◇সাধারণ

অ্যাডাপ্টারের জন্য এসি পাওয়ার সাপ্লাই: 100-240V AC, 50/60Hz

যন্ত্রের জন্য ডিসি পাওয়ার সাপ্লাই: 12V ডিসি

মাত্রা: 238 x 184 x 40 মিমি (9.37" x 7.24" x 1.57")

ওজন: 2.3 কেজি (5.07 পাউন্ড)

পরিবেশের অবস্থা

আবেদনের ক্ষেত্র: যন্ত্রটি মাঝারি এবং উচ্চ-ভোল্টেজ সাবস্টেশন এবং শিল্প পরিবেশে ব্যবহারের জন্য তৈরি।

স্টোরেজ তাপমাত্রা: -20°C থেকে 70°C (-4°F থেকে +158°F)

অপারেটিং তাপমাত্রা: -20°C থেকে +50°C (-4°F থেকে +122°F)

আর্দ্রতা: <95% RH, নন-কন্ডেন্সিং

নিরাপত্তা যোগ্যতা এবং EMC

নিরাপত্তা: IEC61010-1, 2006/95/EC অনুযায়ী ডিজাইন করা হয়েছে

EMC: 2004/108/EC

সুইপ ফ্রিকোয়েন্সি রেসপন্স অ্যানালাইজার FRA100 হল মূলের যান্ত্রিক ও বৈদ্যুতিক পরিবর্তন এবং পাওয়ার ট্রান্সফরমারের উইন্ডিং অ্যাসেম্বলি সনাক্ত করার জন্য আদর্শ যন্ত্র।
