50.27 পাউন্ড ট্যান ডেল্টা পাওয়ার ট্রান্সফরমার টেস্ট সেট কিট 12 কেভি মাল্টিফেজ

ক্যাপাসিট্যান্স এবং ডিসিপেশন ফ্যাক্টর টেস্ট সিস্টেম

মডেল: TDC3100

ক্যাপাসিট্যান্স এবং পাওয়ার/ডিসিপেশন ফ্যাক্টর টেস্ট সিস্টেম TDC3100, যথা C&DF টেস্ট সেট, পাওয়ার/ডিসিপেশন ফ্যাক্টর এবং ক্যাপ্যাসিট্যান্স পরিমাপ করে উচ্চ ভোল্টেজ সরঞ্জামের নিরোধক অবস্থা বিশ্লেষণ করার জন্য শক্তিশালী পরীক্ষা ব্যবস্থা।

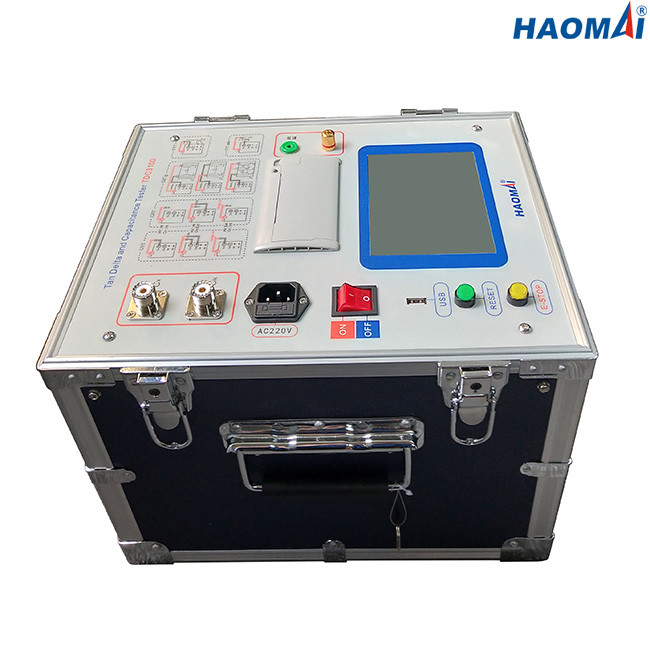

ক্যাপাসিট্যান্স এবং পাওয়ার/ডিসিপেশন ফ্যাক্টর টেস্ট সিস্টেম TDC3100 হল 22.8kg(50.27 lb), যা পরীক্ষার জায়গায় পরিবহন করা সহজ করে তোলে।TDC3100 এর প্যানেলের টাচ স্ক্রিন অপারেশনটিকে সহজ এবং দ্রুত করে তোলে।

প্রধান বৈশিষ্ট্য

1) পরীক্ষার মান: IEC60247

2) নির্বাচনযোগ্য পরীক্ষার মোড: UST, GST, GSTg

3)10 কেভি ইনসুলেশন পাওয়ার ফ্যাক্টর/ডিসিপেশন ফ্যাক্টর (ট্যান∂) পরিমাপ

4) 12 kV এ 60 nF পর্যন্ত ক্যাপাসিট্যান্স পরিমাপ

5) CVT অনুপাত পরীক্ষা উপলব্ধ (নির্ভুলতা ক্লাস 1.0 বা 3.0 সহ CVT-এর জন্য উপযুক্ত)

6) গুরুতর হস্তক্ষেপ বা গোলমাল অবস্থার অধীনে পরীক্ষার জন্য হস্তক্ষেপ দমন সার্কিট

7) সহজ এবং দ্রুত অপারেশন জন্য স্পর্শ পর্দা

8) বিল্ট-ইন থার্মাল প্রিন্টার পরীক্ষার ফলাফল সরাসরি প্রিন্ট করার জন্য

প্রযুক্তিগত তথ্য

●পরীক্ষার মান: IEC60247

●অভ্যন্তরীণ HV আউটপুট: 0.5~12kV

আউটপুট নির্ভুলতা: ±(পড়া×1%)

রেজোলিউশন: 100V

সর্বাধিক আউটপুট বর্তমান: 200mA

ক্ষমতা: 2000VA

●আত্ম-উত্তেজনা শক্তির উৎস: AC 0~50V/15A

●ডিসিপেশন ফ্যাক্টর(tgδ) পরিমাপ

পরিমাপ পরিসীমা: কোন সীমা নেই

নির্ভুলতা: ±(পড়া×1%+0.040%)

রেজোলিউশন: 0.001%

● ক্যাপাসিট্যান্স (Cx) পরিমাপ

পরিমাপ পরিসীমা: 15pF < Cx < 300nF

Cx < 60nF @12kV

Cx < 150nF @5kV

Cx < 300nF @1kV

CVT পরীক্ষার জন্য Cx <300nF

নির্ভুলতা: ±(পড়া×1%+1.00pF)

রেজোলিউশন: 0.001pF (4 বৈধ ডিজিটাল)

●CVT অনুপাত পরীক্ষা (নির্ভুলতা ক্লাস 1.0 বা 3.0 সহ CVT-এর জন্য উপযুক্ত)

পরিমাপ পরিসীমা: 10~10000

নির্ভুলতা: 1%

● ফ্রিকোয়েন্সি

একক ফ্রিকোয়েন্সি: 50Hz বা 60Hz

পরিবর্তনশীল ফ্রিকোয়েন্সি: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●বিল্ট ইন পরীক্ষার ফলাফল মুদ্রণ জন্য তাপ প্রিন্টার

● পরীক্ষার ফলাফল ডাউনলোড স্টোরেজ জন্য ইউএসবি ইন্টারফেস

●ডেটা স্টোরেজ: 200 পরীক্ষার ফলাফল পরীক্ষকের মধ্যে সংরক্ষণ করা যেতে পারে

●পাওয়ার সাপ্লাই: কাস্টমাইজড (AC 220V/230V/120V/127V±10%, 1-ফেজ), 50Hz/60Hz

● পরিবেশগত অবস্থা

স্টোরেজ তাপমাত্রা: -20℃~60℃

অপারেটিং তাপমাত্রা: -10℃~50℃

আর্দ্রতা: <90%

●বিবিধ

হোস্টের মাত্রা:350x270mx270mm(13.78x10.62x10.63 in.)

হোস্টের ওজন: 22.8 কেজি (50.27 পাউন্ড)

●নিরাপত্তা যোগ্যতা এবং EMC

নিরাপত্তা: IEC61010-1 অনুযায়ী ডিজাইন করা হয়েছে

EMC: হালকা শিল্প IEC 61326

ক্যাপাসিট্যান্স এবং পাওয়ার/ডিসিপেশন ফ্যাক্টর টেস্ট সিস্টেম TDC3100(C&DF টেস্ট সেট) TDC3100 হল ডিসিপেশন ফ্যাক্টর(tgδ), পাওয়ার ফ্যাক্টর(PF) এবং ট্রান্সফরমার, সার্কিট ব্রেকার, রোটেটিং মেশিন, ক্যাবল, CVT ইত্যাদির ক্যাপাসিট্যান্স (Cx) পরীক্ষার জন্য নির্ভরযোগ্য পরীক্ষার যন্ত্র। ..
