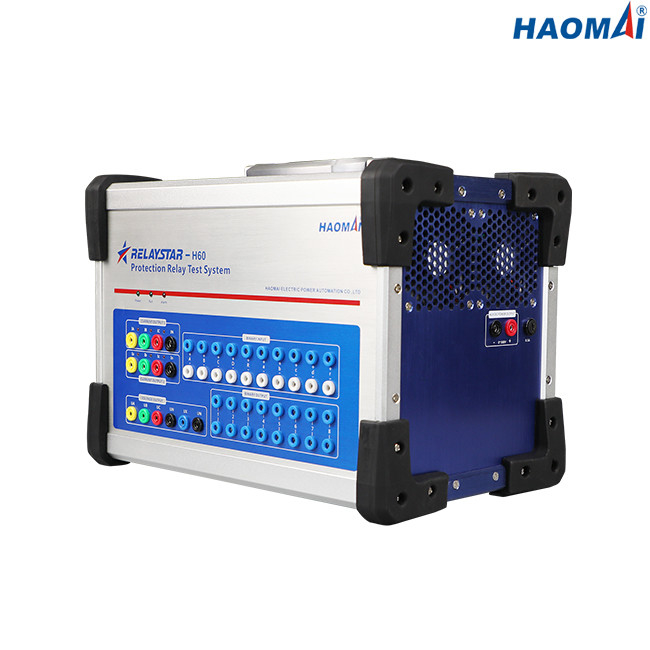

Name: 32A 300V বর্তমান সেকেন্ডারি ইনজেকশন টেস্ট সেট 6 ফেজ আল্ট্রালাইট
Brand: HAOMAI
SKU: RELAYSTAR-H60

32A 300V বর্তমান সেকেন্ডারি ইনজেকশন টেস্ট সেট 6 ফেজ আল্ট্রালাইট

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	HAOMAI
সাক্ষ্যদান:	ISO9001:2015, Calibration Report
মডেল নম্বার:	RELAYSTAR-H60

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 সেট
মূল্য:	negotiation
প্যাকেজিং বিবরণ:	ট্রান্সপোর্ট কেস + প্লাইউড কেস
ডেলিভারি সময়:	5-10 কার্যদিবস
পরিশোধের শর্ত:	টি/টি
যোগানের ক্ষমতা:	প্রতি মাসে 400 সেট

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

পণ্যের নাম:	রিলে টেস্টার, রিলে টেস্ট সিস্টেম, প্রোটেকশন টেস্ট সেট	বর্তমান আউটপুট:	6x0…32A
ভোল্টেজ আউটপুট:	4x0…300V	আউটপুট নির্ভুলতা:	≤0.05% AC আউটপুটের জন্য
শেষ থেকে শেষ পরীক্ষা:	অন্তর্নির্মিত জিপিএস দ্বারা	অপারেশন:	বাহ্যিক পিসি
লক্ষণীয় করা:	32A সেকেন্ডারি ইনজেকশন টেস্ট সেট , 300V সেকেন্ডারি ইনজেকশন টেস্ট সেট , আল্ট্রালাইট সেকেন্ডারি কারেন্ট ইনজেকশন টেস্ট সেট

উচ্চ নির্ভুলতা 6 - ফেজ সেকেন্ডারি ইনজেকশন টেস্ট সেট

মডেল: RELAYSTAR-H60

RELAYSTAR-H60 হল পোর্টেবল সেকেন্ডারি ইনজেকশন টেস্ট সেট যা বেশিরভাগ ধরনের আধুনিক মাল্টি-ফাংশন সুরক্ষা রিলে পরীক্ষা করার জন্য।এটি 6-ফেজ কারেন্ট (6×30A) এবং 4-ফেজ ভোল্টেজ (4×300V) আউটপুট করতে পারে এবং এসি আউটপুট নির্ভুলতা 0.05% এ পৌঁছাতে পারে।

RELAYSTAR-H60 ব্যাপকভাবে ট্রান্সফরমার ডিফারেনশিয়াল প্রোটেকশন রিলে পরীক্ষা করার জন্য ব্যবহার করা যেতে পারে, কারণ এটি 6টি বর্তমান জেনারেটর ব্যবহার করে।এটি ডিফারেনশিয়াল জেনারেটর সুরক্ষা রিলে এবং লাইন ডিফারেনশিয়াল সুরক্ষা রিলে পরীক্ষা করতেও ব্যবহার করা যেতে পারে।

ট্রানজিয়েন্টের সাহায্যে, RELAYSTAR-H60 একটি ডিস্টার্বেন্স রেকর্ডার দ্বারা রেকর্ড করা একটি তরঙ্গরূপ তৈরি করবে।ট্রানজিয়েন্ট দ্বারা সমর্থিত ফাইল ফরম্যাট হল COMTRADE।

প্রধান বৈশিষ্ট্য

1) 6-ফেজ কারেন্ট (6×32A) + 4-ফেজ ভোল্টেজ (4×300V) আউটপুট

2) উচ্চতর আউটপুট নির্ভুলতা (AC আউটপুটের জন্য ≤0.05%)

3) অন্তর্নির্মিত GPS এর মাধ্যমে শেষ থেকে শেষ পরীক্ষা

4) অন্তর্নির্মিত পর্যবেক্ষণ এবং রেকর্ডিং

5) প্রচুর বাইনারি ইনপুট এবং বাইনারি আউটপুট

5) স্বাধীন Aux.ডিসি সরবরাহ

6) শক্তিশালী রিলেস্টার টেস্ট সফটওয়্যার

প্রযুক্তিগত তথ্য

বর্তমান জেনারেটর

পরিসর বিন্যাস	6-ফেজ AC(LN)	6x0…32A
	3-ফেজ AC(LN)	3x0…64A
	1-ফেজ AC(LL-LN)	1x0…192A
	DC(LN)	6x0…±15A
শক্তি	6-ফেজ AC(LN)	32A এ 6x240VA
	3-ফেজ AC(LN)	64A এ 3x400VA
	1-ফেজ AC(LL-LN)	192A এ 1x750VA
	DC(LN)	15A এ 6x240VA
সঠিকতা	AC: ±2.5mA(≤0.5A), ≤0.05% (0.5~32A)
সঠিকতা	DC: ≤0.1%
রেজোলিউশন	1mA

ভোল্টেজ জেনারেটর

পরিসর বিন্যাস	4-ফেজ AC(LN)	4x0…300V
	1-ফেজ AC(LL)	1x0…600V
	DC(LN)	4x0…±300V
শক্তি	4-ফেজ AC(LN)	300V এ 4x80VA
	1-ফেজ AC(LL)	600V এ 1x160VA
	DC(LN)	300V এ 4x80VA
সঠিকতা	AC: ±5mV(≤5V), ≤0.05% (5~300V)
	DC: ≤0.1%
রেজোলিউশন	1mV

অক্জিলিয়ারী ডিসি সাপ্লাই

ভোল্টেজের পরিধি	0-300V
আউটপুট নির্ভুলতা	≤0.5%
শক্তি	সর্বোচ্চ 160VA

বাইনারি ইনপুট

সংখ্যা	10
ইনপুট বৈশিষ্ট্য	নিষ্ক্রিয় যোগাযোগ বা সম্ভাব্য-মুক্ত যোগাযোগ
থ্রেশহোল্ড বৈশিষ্ট্য	"0":0-6V;"1":11V-250V
সর্বোচ্চসময় পরিমাপ	999999.999s
সময় নির্ভুলতা	≤0.1 মি
সময় রেজোলিউশন	0.1 মি

বাইনারি আউটপুট

সংখ্যা	8
টাইপ	নিষ্ক্রিয় যোগাযোগ
বিরতি ক্ষমতা	250VAC/0.5A, 250VDC/0.2A

ডিসি ভোল্টেজ পরিমাপ ইনপুট

দুরত্ব পরিমাপ করা	0 ... ±10 V
সঠিকতা	ত্রুটি < 0.02 % rg.টাইপ।, <0.05 % rg.গুয়ার

ডিসি কারেন্ট মেজারিং ইনপুট

দুরত্ব পরিমাপ করা	0 ... ±20 mA
সঠিকতা	ত্রুটি < 0.02 % rg.টাইপ।, <0.05 % rg.গুয়ার

অন্তর্নির্মিত পর্যবেক্ষণ এবং রেকর্ডিং

মনিটরিং	6-ফেজ কারেন্ট এবং 4-ফেজ ভোল্টেজ আউটপুট
রেকর্ডিং	এনালগ আউটপুট
মোড	রিয়েল টাইম মনিটরিং, কোন বাহ্যিক তারের প্রয়োজন নেই
রেকর্ডিং দৈর্ঘ্য	সীমাহীন (অভ্যন্তরীণ মেমরি পূর্ণ না হওয়া পর্যন্ত)

সাধারণ জেনারেটর

ফ্রিকোয়েন্সি	পরিসীমা: 0 ~ 1200Hz
	নির্ভুলতা:<1mHz(0~65Hz),<2mHz(65~450Hz), <5mHz(450~1200Hz)
	রেজোলিউশন: 0.001Hz
পর্যায়	পরিসীমা: -360° ~+360°
	নির্ভুলতা: 0.1°
	রেজোলিউশন: 0. 1°
হারমোনিক	সুপারপজিশন অর্ডার: 2~24 বার
হারমোনিক	বিকৃতি: ≤0.5%

পাওয়ার সাপ্লাই

নামমাত্র ইনপুট ভোল্টেজ	AC220V/230V±10%, 1-ফেজ
নামমাত্র ফ্রিকোয়েন্সি	50/60 Hz
রেট করা বর্তমান	230V এ 10A
সংযোগ	স্ট্যান্ডার্ড এসি সকেট (IEC 60320)

বিবিধ

ওজন	14.8 কেজি (32.63 পাউন্ড)
মাত্রা (W x H x D, হ্যান্ডেল ছাড়া)	392x272x237mm(15.43x10.71x9.33 ইঞ্চি)
সংযোগ পোর্ট	1 ইথারনেট পোর্ট

পরিবেশের অবস্থা

অপারেশন তাপমাত্রা	0 ... +50 °সে (+32 ... +122 °ফা)
সংগ্রহস্থল তাপমাত্রা	-25 ... +70 °সে (-13 ... +158 °ফা)
আর্দ্রতা পরিসীমা	আপেক্ষিক আর্দ্রতা 5 ... 95 %, অ ঘনীভূত
কম্পন	IEC 60068-2-6(20m/s2 at 10 ... 150 Hz)

উচ্চ নির্ভুলতা 6-ফেজ সেকেন্ডারি ইনজেকশন টেস্ট সেট RELAYSTAR-H60 ভাল সুরক্ষা আছে।সমস্ত বর্তমান এবং ভোল্টেজ আউটপুট সম্পূর্ণরূপে ওভারলোড এবং শর্ট সার্কিট প্রুফ এবং বহিরাগত উচ্চ-ভোল্টেজ ক্ষণস্থায়ী সংকেত এবং অতিরিক্ত তাপমাত্রা থেকে সুরক্ষিত।

HAOMAI 6-ফেজ সেকেন্ডারি ইনজেকশন টেস্ট সেট RELAYSTAR-H60 এবং সারাজীবন রক্ষণাবেক্ষণের 3 বছরের মানের গ্যারান্টি প্রদান করে।
