IEEE C57.12.90 ট্রান্সফরমার টার্নস রেশিও মিটার

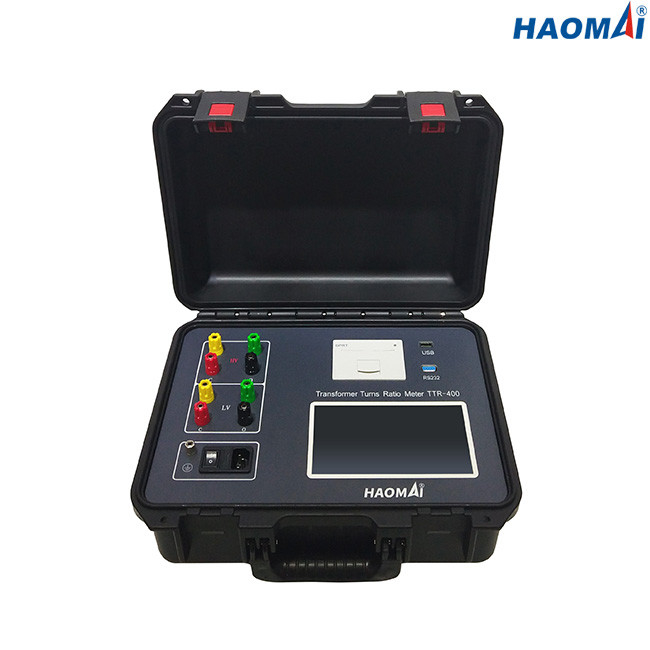

ট্রান্সফরমার টার্নস রেশিও মিটার

মডেল: TTR-400

ট্রান্সফরমার টার্নস রেশিও মিটার TTR-400 টেস্ট স্ট্যান্ডার্ড IEC 60076 এবং IEEE C57.12.90 অনুসারে একটি সাবস্টেশন বা উত্পাদন পরিবেশে সিঞ্জ ফেজ বা তিন-ফেজ ডিস্ট্রিবিউশন ট্রান্সফরমার বা পাওয়ার ট্রান্সফরমারগুলির ভোল্টেজ অনুপাত এবং টার্ন অনুপাত পরিমাপ করার জন্য ডিজাইন করা হয়েছে।

প্রধান বৈশিষ্ট্য

● পরিমাপ বাঁক অনুপাত, ভোল্টেজ অনুপাত, ফেজ স্থানচ্যুতি

পরিবর্তনশীল পরীক্ষা ভোল্টেজ: 0~160V

●স্বয়ংক্রিয় ঘুর সংযোগ সনাক্তকরণ এবং ভেক্টর গ্রুপ পরীক্ষা

●7" সহজ অপারেশনের জন্য টাচ স্ক্রিন

● দ্রুত পরীক্ষা সেটআপের জন্য সরল ব্যবহারকারী ইন্টারফেস

● বোর্ডে পরীক্ষার ফলাফল সংরক্ষণ করুন

● USB ইন্টারফেসের মাধ্যমে পরীক্ষার ফলাফল ডাউনলোড করুন

●বিল্ট-ইন প্রিন্টারের মাধ্যমে পরীক্ষার ফলাফল প্রিন্ট করুন

● আরো সঠিক পরিমাপের জন্য তিন-ফেজ নির্ভুল বৈদ্যুতিন সংকেতের মেরু বদল পাওয়ার সাপ্লাই গ্রহণ করুন

● উচ্চ এবং নিম্ন ভোল্টেজ বিপরীত সংযোগ সুরক্ষা এবং ট্রান্সফরমার ইন্টারটার্ন শর্ট সার্কিট সুরক্ষা আছে

● বহনযোগ্যতার জন্য একটি কম্প্যাক্ট এবং শ্রমসাধ্য ক্ষেত্রে সরবরাহ করা হয়

প্রযুক্তিগত তথ্য

◇ টেস্ট স্ট্যান্ডার্ড: IEC60076 এবং IEEE C57.12.90

◇ অনুপাত পরিমাপ

পরিসীমা: 0.9-10000

নির্ভুলতা: ±0.1% @ 0.9-500

±0.2% @ 501-2000

±0.5% @ 2001-10000

◇ ফেজ কোণ পরিমাপ

পরিসীমা: ±180°

নির্ভুলতা: ±0.1°

রেজোলিউশন: 0.01°

◇ পরীক্ষা ভোল্টেজ: 0~160V

◇ অভ্যন্তরীণ ডেটা সঞ্চয়স্থান: 1000 ডেটা সেট পর্যন্ত

◇বিল্ট-ইন প্রিন্টার পরীক্ষার ফলাফল সরাসরি প্রিন্ট করার জন্য

◇ পাওয়ার সাপ্লাই: AC220V/230V±10%,50Hz/60Hz

◇ মাত্রা: 360x290x170mm(14.17x11.42x6.69 in)

◇ ওজন: 5.9 কেজি (13.01 পাউন্ড)

◇ পরিবেশগত অবস্থা

স্টোরেজ তাপমাত্রা: -20℃~60℃

আর্দ্রতা: <90%

অপারেটিং তাপমাত্রা: -10℃~50℃

◇ নিরাপত্তা যোগ্যতা এবং EMC

নিরাপত্তা: IEC61010-1 অনুযায়ী ডিজাইন করা হয়েছে

EMC: হালকা শিল্প IEC 61326

ট্রান্সফরমার টার্নস রেশিও মিটার TTR-400 পাওয়ার ট্রান্সফরমারের ভোল্টেজ রেশিও এবং টার্নস রেশিও পরীক্ষা করার জন্য শক্তিশালী টুল।

ট্রান্সফরমার টার্নস রেশিও মিটার TTR-400 এছাড়াও ISO/IEC 17025 এর অধীনে স্বীকৃত তৃতীয় পক্ষের পরীক্ষাগারে ক্যালিব্রেট করা হয়।

ক্রমাঙ্কন প্রতিবেদনটি নীচে দেখানো হয়েছে।
