Name: Multifunctional 150V রিলে টেস্ট সিস্টেম ইকুইপমেন্ট 6 ফেজ কারেন্ট আউটপুট
Brand: HAOMAI
SKU: RELAYSTAR-1600

বাড়ি পণ্য রিলে টেস্ট সিস্টেম

Multifunctional 150V রিলে টেস্ট সিস্টেম ইকুইপমেন্ট 6 ফেজ কারেন্ট আউটপুট

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	HAOMAI
সাক্ষ্যদান:	ISO9001:2015, Type Test Report, Calibration Report
মডেল নম্বার:	RELAYSTAR-1600

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 সেট
মূল্য:	negotiation
প্যাকেজিং বিবরণ:	ট্রান্সপোর্ট কেস + প্লাইউড কেস
ডেলিভারি সময়:	5-10 কার্যদিবস
পরিশোধের শর্ত:	টি/টি
যোগানের ক্ষমতা:	প্রতি মাসে 400 সেট

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

পণ্যের নাম:	সুরক্ষা রিলে টেস্ট সেট, রিলে টেস্ট কিট, সেকেন্ডারি ইনজেকশন টেস্ট সেট	বর্তমান আউটপুট:	6x0…40A
ভোল্টেজ আউটপুট:	6x0…150V	আউটপুট নির্ভুলতা:	≤0.1% এসি আউটপুটের জন্য
Max. সর্বোচ্চ output power আউটপুট শক্তি:	240A এ 1x1000VA	অপারেশন:	স্থানীয় মোড + পিসি মোড
লক্ষণীয় করা:	মাল্টিফাংশনাল রিলে টেস্ট সিস্টেম , 150V রিলে টেস্ট সিস্টেম , 6 ফেজ রিলে টেস্ট ইকুইপমেন্ট

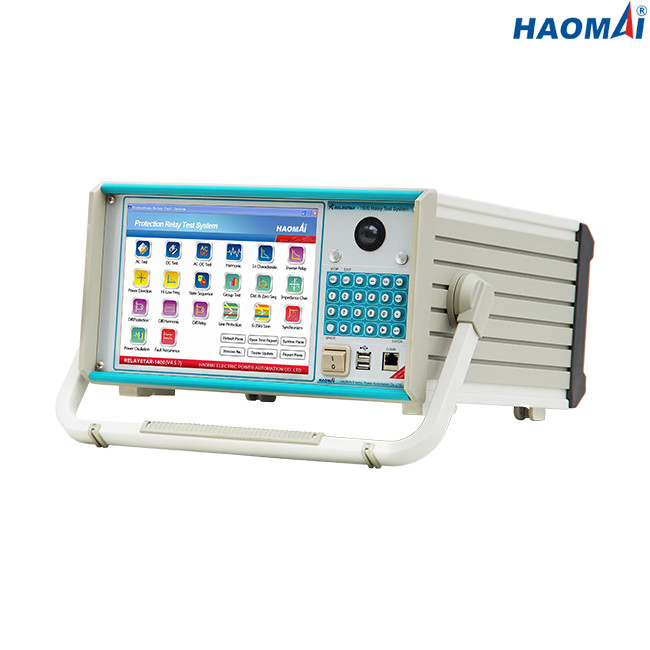

বহুমুখী 6-ফেজ রিলে টেস্ট সিস্টেম

মডেল: RELAYSTAR-1600

6-ফেজ রিলে টেস্ট সিস্টেম RELAYSTAR-1600 হল 6টি বর্তমান আউটপুট চ্যানেল (6×0…40A) এবং 6টি ভোল্টেজ আউটপুট চ্যানেল (6×0…150V) সহ বহুমুখী পরীক্ষা ব্যবস্থা, যা প্রাথমিকভাবে সুরক্ষা রিলেগুলির সেকেন্ডারি পরীক্ষার জন্য তৈরি করা হয়েছে। .কার্যত সমস্ত ধরণের সুরক্ষা রিলে পরীক্ষা করা যেতে পারে, যেমন ইলেক্ট্রোমেকানিকাল, সলিড-স্টেট এবং মাইক্রোপ্রসেসর-ভিত্তিক সুরক্ষা রিলে।

মাল্টিফাংশনাল 6-ফেজ রিলে টেস্ট সিস্টেম RELAYSTAR-1600-এ এমবেডেড ইন্ডাস্ট্রিয়াল পিসি এবং ফুল কালার টিএফটি এলসিডি স্ক্রিন দ্বারা ম্যানুয়ালি নিয়ন্ত্রিত করার ক্ষমতা রয়েছে, যা ব্যবহারকারীকে দ্রুত এবং সহজে ম্যানুয়াল, স্টেডি-স্টেট এবং ডাইনামিক টেস্টিং সঞ্চালন করতে দেয়, সেইসাথে ব্যবহার করে সর্বাধিক জনপ্রিয় রিলেগুলির জন্য অন্তর্নির্মিত প্রিসেট পরীক্ষা মডিউল।

বহুমুখী 6-ফেজ রিলে টেস্ট সিস্টেম RELAYSTAR-1600 এর অন্তর্নির্মিত GPS এর মাধ্যমে বিভিন্ন সাবস্টেশনে বরাদ্দকৃত পরীক্ষা সেটগুলির সাথে শেষ থেকে শেষ পরীক্ষা করার জন্য সিঙ্ক্রোনাইজ করা যেতে পারে।

প্রধান বৈশিষ্ট্য

1) 6-ফেজ কারেন্ট (6×40A) + 6-ফেজ ভোল্টেজ (6×150V) আউটপুট

2) 10.4-ইঞ্চি এলসিডি স্ক্রিন সহ এমবেডেড ইন্ডাস্ট্রিয়াল পিসি

3) স্থানীয় পরীক্ষা এবং পিসি রিমোট পরীক্ষা উভয়ই উপলব্ধ

4) উচ্চ শক্তি আউটপুট 1x1000VA 240A এ

5) অন্তর্নির্মিত তরঙ্গরূপ পর্যবেক্ষণ এবং রেকর্ডিং

6) অন্তর্নির্মিত GPS এর মাধ্যমে শেষ থেকে শেষ পরীক্ষা সম্পাদন করুন

7) Aux DC আউটপুট

8) সম্পূর্ণ কার্যকরী RELAYSTAR পরীক্ষা সফ্টওয়্যার

9) RIO আমদানি ও রপ্তানি সুবিধা

10) স্বয়ংক্রিয় পরীক্ষা রিপোর্ট তৈরি

প্রযুক্তিগত তথ্য

বর্তমান জেনারেটর

পরিসর বিন্যাস	6-ফেজ AC(LN)	6x0…40A
	3-ফেজ AC(LN)	3x0…80A
	1-ফেজ AC(LL-LN)	1x0…240A
	DC(LN)	6x0…±20 A
শক্তি	6-ফেজ AC(LN)	40A এ 6x300VA
	3-ফেজ AC(LN)	80A এ 3x450VA
	1-ফেজ AC(LL-LN)	240A এ 1x1000VA
	DC(LN)	20A এ 6x120VA
সঠিকতা	AC: ±1mA(≤0.2A), ≤0.1% (0.2~40A)
সঠিকতা	DC: ±5mA(0.2~0.5A), ≤0.2% (0.5~20A)
রেজোলিউশন	1mA

ভোল্টেজ জেনারেটর

পরিসর বিন্যাস	6-ফেজ AC(LN)	6x0…150V
	3-ফেজ AC(LN)	3x0…300V
	DC(LN)	6x0…±175V
শক্তি	6-ফেজ AC(LN)	150V এ 6x80VA
	3-ফেজ AC(LN)	300V এ 3x100VA
	DC(LN)	175V এ 6x80VA
সঠিকতা	AC: ±2mV(0.2~2V), ≤0.1% (2~150V)
	DC: ±10mV (0.5~5V), ≤0.2% (5~175V)
রেজোলিউশন	1mV

অক্জিলিয়ারী ডিসি সাপ্লাই

ভোল্টেজের পরিধি	110V/220V(সর্বোচ্চ 1.5A)
শক্তি	সর্বোচ্চ 165VA/330VA

বাইনারি ইনপুট

সংখ্যা	10
ইনপুট বৈশিষ্ট্য	নিষ্ক্রিয় যোগাযোগ বা সম্ভাব্য-মুক্ত যোগাযোগ
থ্রেশহোল্ড বৈশিষ্ট্য	"0":0～6V;"1":12V～250V
সর্বোচ্চসময় পরিমাপ	999999.999s
সময় নির্ভুলতা	±1 মি
সময় রেজোলিউশন	1ms

বাইনারি আউটপুট

সংখ্যা	8
টাইপ	নিষ্ক্রিয় যোগাযোগ
বিরতি ক্ষমতা	250VAC/0.5A, 250VDC/0.2A

অন্তর্নির্মিত পর্যবেক্ষণ এবং রেকর্ডিং

মনিটরিং	স্রোত এবং ভোল্টেজ আউটপুট
রেকর্ডিং	এনালগ আউটপুট, বাইনারি ইনপুট/আউটপুট স্থিতি
মোড	রিয়েল টাইম মনিটরিং, কোন বাহ্যিক তারের প্রয়োজন নেই
রেকর্ডিং দৈর্ঘ্য	সীমাহীন (অভ্যন্তরীণ মেমরি পূর্ণ না হওয়া পর্যন্ত)

সাধারণ জেনারেটর

ফ্রিকোয়েন্সি	পরিসীমা: 0 ~ 1200Hz
	নির্ভুলতা:<1mHz(0~65Hz);<10mHz(65~450Hz);<20mHz(450~1200Hz)
	রেজোলিউশন: 0.001Hz
পর্যায়	পরিসীমা: -360° ~+360°
	নির্ভুলতা: 0.1°
	রেজোলিউশন: 0.01°
হারমোনিক	সুপারপজিশন অর্ডার: 2~24 বার
হারমোনিক	বিকৃতি: ≤0.5%

পাওয়ার সাপ্লাই

নামমাত্র ইনপুট ভোল্টেজ	কাস্টমাইজড (AC 220V/230V/120V±10%, 1-ফেজ)
নামমাত্র ফ্রিকোয়েন্সি	50/60 Hz
রেট করা বর্তমান	10A 230V / 12A এ 115V
সংযোগ	স্ট্যান্ডার্ড এসি সকেট (IEC 60320)

পরিবেশের অবস্থা

অপারেশন তাপমাত্রা	0 ... +50 °সে (+32 ... +122 °ফা)
সংগ্রহস্থল তাপমাত্রা	-25 ... +70 °সে (-13 ... +158 °ফা)
আর্দ্রতা পরিসীমা	আপেক্ষিক আর্দ্রতা 5 ... 95 %, অ ঘনীভূত
কম্পন	IEC 60068-2-6(20m/s2 at 10 ... 150 Hz)

বিবিধ

ওজন	18 কেজি (39.68 পাউন্ড)
মাত্রা (W x H x D, হ্যান্ডেল ছাড়া)	420×360×210mm(16.54x14.17x8.27 in)
সংযোগ পোর্ট	2 USB2.0 পোর্ট, 1 ইথারনেট পোর্ট
