Name: ডুয়াল অপারেশন মোড সেকেন্ডারি ইনজেকশন টেস্ট কিট ফর প্রোটেকশন রিলে 40A 150V
Brand: HAOMAI
SKU: RELAYSTAR-1600

বাড়ি পণ্য সেকেন্ডারি ইনজেকশন টেস্ট সেট

ডুয়াল অপারেশন মোড সেকেন্ডারি ইনজেকশন টেস্ট কিট ফর প্রোটেকশন রিলে 40A 150V

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	HAOMAI
সাক্ষ্যদান:	ISO9001:2015, Type Test Report, Calibration Report
মডেল নম্বার:	RELAYSTAR-1600

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 সেট
মূল্য:	negotiation
প্যাকেজিং বিবরণ:	ট্রান্সপোর্ট কেস + প্লাইউড কেস
ডেলিভারি সময়:	5-10 কার্যদিবস
পরিশোধের শর্ত:	টি/টি
যোগানের ক্ষমতা:	প্রতি মাসে 400 সেট

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

পণ্যের নাম:	সুরক্ষা রিলে টেস্ট সেট, রিলে টেস্ট কিট, রিলে টেস্ট সিস্টেম	বর্তমান আউটপুট:	6x0…40A
ভোল্টেজ আউটপুট:	6x0…150V	আউটপুট নির্ভুলতা:	≤0.1% এসি আউটপুটের জন্য
Max. সর্বোচ্চ output power আউটপুট শক্তি:	240A এ 1x1000VA	অপারেশন:	স্থানীয় মোড + পিসি মোড
লক্ষণীয় করা:	ডুয়াল অপারেশন সেকেন্ডারি ইনজেকশন টেস্ট কিট , 40A সেকেন্ডারি ইনজেকশন টেস্ট কিট , 150V সেকেন্ডারি ইনজেকশন টেস্ট রিলে সুরক্ষার জন্য

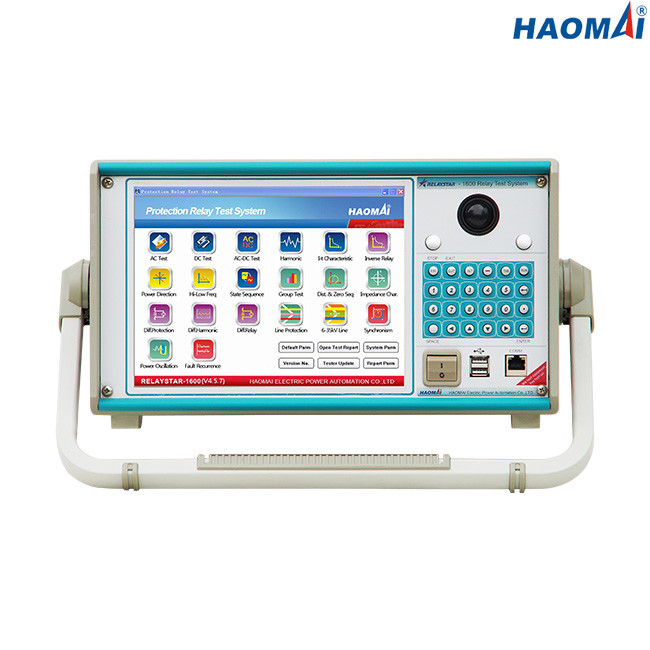

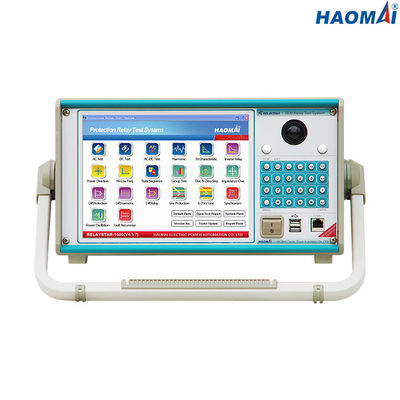

মাল্টিফাংশনাল সিক্স-ফেজ সেকেন্ডারি ইনজেকশন টেস্ট সেট

মডেল: RELAYSTAR-1600

ছয়-ফেজ সেকেন্ডারি ইনজেকশন টেস্ট সেট RELAYSTAR-1600 হল 6টি বর্তমান আউটপুট চ্যানেল (6x0…40A) এবং 6টি ভোল্টেজ আউটপুট চ্যানেল (6x0…150V) সহ বহুমুখী পরীক্ষা সেট, যা প্রাথমিকভাবে সুরক্ষা রিলেগুলির সেকেন্ডারি পরীক্ষার জন্য তৈরি করা হয়েছে।কার্যত সমস্ত ধরণের সুরক্ষা রিলে পরীক্ষা করা যেতে পারে, যেমন ইলেক্ট্রোমেকানিকাল, সলিড-স্টেট এবং মাইক্রোপ্রসেসর-ভিত্তিক সুরক্ষা রিলে।

মাল্টিফাংশনাল সিক্স-ফেজ সেকেন্ডারি ইনজেকশন টেস্ট সেট RELAYSTAR-1600-এ এমবেডেড ইন্ডাস্ট্রিয়াল পিসি এবং ফুল কালার টিএফটি এলসিডি স্ক্রিন দ্বারা ম্যানুয়ালি নিয়ন্ত্রিত করার ক্ষমতা রয়েছে, যা ব্যবহারকারীকে দ্রুত এবং সহজে ম্যানুয়াল, স্টেডি-স্টেট এবং ডাইনামিক টেস্টিং করতে দেয়। সর্বাধিক জনপ্রিয় রিলেগুলির জন্য অন্তর্নির্মিত প্রিসেট পরীক্ষা মডিউল ব্যবহার করে।

মাল্টিফাংশনাল সিক্স-ফেজ সেকেন্ডারি ইনজেকশন টেস্ট সেট RELAYSTAR-1600 এর অন্তর্নির্মিত GPS এর মাধ্যমে বিভিন্ন সাবস্টেশনে বরাদ্দকৃত টেস্ট সেটের সাথে শেষ থেকে শেষ পরীক্ষা করার জন্য সিঙ্ক্রোনাইজ করা যেতে পারে।

প্রধান বৈশিষ্ট্য

1) 6-ফেজ কারেন্ট (6×40A) + 6-ফেজ ভোল্টেজ (6×150V) আউটপুট

2) 10.4-ইঞ্চি এলসিডি স্ক্রিন সহ এমবেডেড শিল্প পিসি

3) স্থানীয় পরীক্ষা এবং পিসি রিমোট পরীক্ষা উভয়ই উপলব্ধ

4) উচ্চ শক্তি আউটপুট 1x1000VA 240A এ

5) অন্তর্নির্মিত তরঙ্গরূপ পর্যবেক্ষণ এবং রেকর্ডিং

6) অন্তর্নির্মিত GPS এর মাধ্যমে শেষ থেকে শেষ পরীক্ষা সম্পাদন করুন

7) Aux DC আউটপুট

8) সম্পূর্ণ কার্যকরী RELAYSTAR পরীক্ষার সফ্টওয়্যার

9) RIO আমদানি ও রপ্তানি সুবিধা

10) স্বয়ংক্রিয় পরীক্ষা রিপোর্ট তৈরি

প্রযুক্তিগত তথ্য

বর্তমান জেনারেটর

পরিসর বিন্যাস	6-ফেজ AC(LN)	6x0…40A
	3-ফেজ AC(LN)	3x0…80A
	1-ফেজ AC(LL-LN)	1x0…240A
	DC(LN)	6x0…±20 A
শক্তি	6-ফেজ AC(LN)	40A এ 6x300VA
	3-ফেজ AC(LN)	80A এ 3x450VA
	1-ফেজ AC(LL-LN)	240A এ 1x1000VA
	DC(LN)	20A এ 6x120VA
সঠিকতা	AC: ±1mA(≤0.2A), ≤0.1% (0.2~40A)
সঠিকতা	DC: ±5mA(0.2~0.5A), ≤0.2% (0.5~20A)
রেজোলিউশন	1mA

ভোল্টেজ জেনারেটর

পরিসর বিন্যাস	6-ফেজ AC(LN)	6x0…150V
	3-ফেজ AC(LN)	3x0…300V
	DC(LN)	6x0…±175V
শক্তি	6-ফেজ AC(LN)	150V এ 6x80VA
	3-ফেজ AC(LN)	300V এ 3x100VA
	DC(LN)	175V এ 6x80VA
সঠিকতা	AC: ±2mV(0.2~2V), ≤0.1% (2~150V)
	DC: ±10mV (0.5~5V), ≤0.2% (5~175V)
রেজোলিউশন	1mV

অক্জিলিয়ারী ডিসি সাপ্লাই

ভোল্টেজের পরিধি	110V/220V(সর্বোচ্চ 1.5A)
শক্তি	সর্বোচ্চ 165VA/330VA

বাইনারি ইনপুট

সংখ্যা	10
ইনপুট বৈশিষ্ট্য	নিষ্ক্রিয় যোগাযোগ বা সম্ভাব্য-মুক্ত যোগাযোগ
থ্রেশহোল্ড বৈশিষ্ট্য	"0":0～6V;"1":12V～250V
সর্বোচ্চসময় পরিমাপ	999999.999s
সময় নির্ভুলতা	±1 মি
সময় রেজোলিউশন	1ms

বাইনারি আউটপুট

সংখ্যা	8
টাইপ	নিষ্ক্রিয় যোগাযোগ
বিরতি ক্ষমতা	250VAC/0.5A, 250VDC/0.2A

অন্তর্নির্মিত পর্যবেক্ষণ এবং রেকর্ডিং

মনিটরিং	স্রোত এবং ভোল্টেজ আউটপুট
রেকর্ডিং	এনালগ আউটপুট, বাইনারি ইনপুট/আউটপুট স্থিতি
মোড	রিয়েল টাইম মনিটরিং, কোন বাহ্যিক তারের প্রয়োজন নেই
রেকর্ডিং দৈর্ঘ্য	সীমাহীন (অভ্যন্তরীণ মেমরি পূর্ণ না হওয়া পর্যন্ত)

সাধারণ জেনারেটর

ফ্রিকোয়েন্সি	পরিসীমা: 0 ~ 1200Hz
	নির্ভুলতা:<1mHz(0~65Hz);<10mHz(65~450Hz);<20mHz(450~1200Hz)
	রেজোলিউশন: 0.001Hz
পর্যায়	পরিসীমা: -360° ~+360°
	নির্ভুলতা: 0.1°
	রেজোলিউশন: 0.01°
হারমোনিক	সুপারপজিশন অর্ডার: 2~24 বার
হারমোনিক	বিকৃতি: ≤0.5%

পাওয়ার সাপ্লাই

নামমাত্র ইনপুট ভোল্টেজ	কাস্টমাইজড (AC 220V/230V/120V±10%, 1-ফেজ)
নামমাত্র ফ্রিকোয়েন্সি	50/60 Hz
রেট করা বর্তমান	10A 230V / 12A এ 115V
সংযোগ	স্ট্যান্ডার্ড এসি সকেট (IEC 60320)

পরিবেশের অবস্থা

অপারেশন তাপমাত্রা	0 ... +50 °সে (+32 ... +122 °ফা)
সংগ্রহস্থল তাপমাত্রা	-25 ... +70 °সে (-13 ... +158 °ফা)
আর্দ্রতা পরিসীমা	আপেক্ষিক আর্দ্রতা 5 ... 95 %, অ ঘনীভূত
কম্পন	IEC 60068-2-6(20m/s2 at 10 ... 150 Hz)

বিবিধ

ওজন	18 কেজি (39.68 পাউন্ড)
মাত্রা (W x H x D, হ্যান্ডেল ছাড়া)	420×360×210mm(16.54x14.17x8.27 ইঞ্চি)
সংযোগ পোর্ট	2 USB2.0 পোর্ট, 1 ইথারনেট পোর্ট
