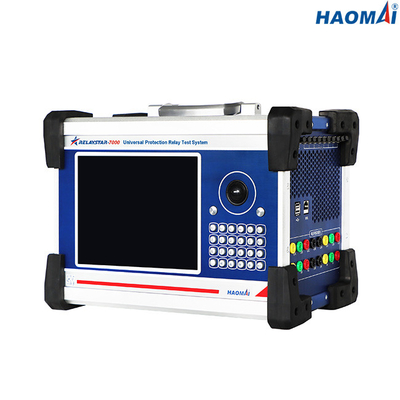

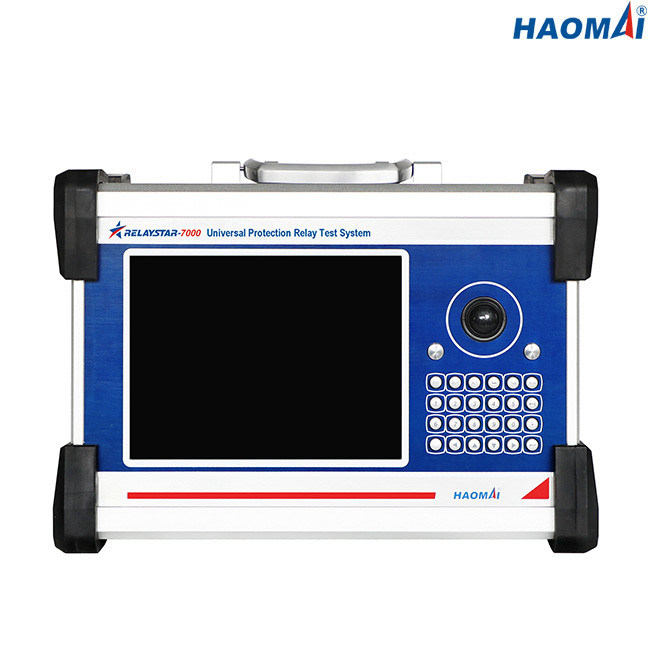

ইউনিভার্সাল সেকেন্ডারি ইনজেকশন টেস্ট সেট
মডেল: RELAYSTAR-7000
RELAYSTAR-7000 হল মাল্টি-ফেজ সেকেন্ডারি ইনজেকশন টেস্ট সেট, যা ইলেক্ট্রোমেকানিকাল, সলিড স্টেট এবং মাইক্রোপ্রসেসর-ভিত্তিক প্রতিরক্ষামূলক রিলে পরীক্ষার জন্য 6টি চ্যানেল কারেন্ট এবং 6টি চ্যানেল ভোল্টেজ আউটপুট করতে পারে।
ইথারনেট-ভিত্তিক সাবস্টেশন যোগাযোগ প্রোটোকলের সাথে রিলে পরীক্ষার জন্য RELAYSTAR-7000-এর জন্য IEC61850 ইন্টারফেস প্রয়োজন।
অন্তর্নির্মিত GPS সিঙ্ক্রোনাইজার মডিউলটি RELAYSTAR-7000 দুটি ইউনিটের পরীক্ষা শুরুর সিঙ্ক্রোনাইজ করার অনুমতি দেয়।
প্রধান বৈশিষ্ট্য
1) সমস্ত ধরণের সুরক্ষা রিলে পরীক্ষা করা: ইলেক্ট্রোমেকানিক্যাল, কঠিন অবস্থা, মাইক্রোপ্রসেসর-ভিত্তিক সংখ্যাসূচক এবং IEC61850
2) রঙ প্রদর্শনের সাথে ম্যানুয়াল নিয়ন্ত্রণ
3) একযোগে উপলব্ধ: 6 চ্যানেল বর্তমান এবং 6 চ্যানেল ভোল্টেজ
4) উচ্চ কারেন্ট আউটপুট: 6 x 30 A, 3 x 60 A, 1 x 180 A
5) IEC61850 প্রোটোকল ইন্টারফেস
6) ইউএসবি এবং ইথারনেট ইন্টারফেস
7) GPS বা IRIG-B দিয়ে শেষ থেকে শেষ পরীক্ষা
8) সর্বোচ্চ মানের, নিরাপত্তা এবং নির্ভরযোগ্যতা
প্রযুক্তিগত তথ্য
সাধারণ কারেন্ট এবং ভোল্টেজ আউটপুট
| বর্তমান জেনারেটর |
পরিসর বিন্যাস |
6-ফেজ AC(LN): 6x0…30A |
| DC(LN): 6x0…±10 A |
| শক্তি |
6-ফেজ AC(LN): 30A এ 6x450VA |
| DC(LN): 10A এ 6x120VA |
| সঠিকতা |
AC:±1mA(≤0.2A), ≤0.1% (0.2~30A) |
| DC: ±5mA(0.2~0.5A), ≤0.2% (0.5~10A) |
| রেজোলিউশন |
1mA |
| ভোল্টেজ জেনারেটর |
পরিসর বিন্যাস |
6-ফেজ AC(LN): 6x0…150V |
| DC(LN): 6x0…±160V |
| শক্তি |
6-ফেজ AC(LN): 150V এ 6x80VA |
| DC(LN): 160V এ 6x80VA |
| সঠিকতা |
AC:±2mV(0.2~2V), ≤0.1% (2~150V) |
| DC:±10mV (0.5~5V), ≤0.2% (5~160V) |
| রেজোলিউশন |
1mV |
| সাধারণ জেনারেটর |
ফ্রিকোয়েন্সি |
পরিসীমা: 0 ~ 1200Hz |
| নির্ভুলতা: <1mHz(0~65Hz), <10mHz(65~450Hz), <20mHz(450~1200Hz) |
| রেজোলিউশন: 0.001Hz |
| পর্যায় |
পরিসীমা: -360° ~+360° |
| নির্ভুলতা: 0.1° |
| রেজোলিউশন: 0.01° |
| হারমোনিক |
সুপারপজিশন অর্ডার: 2~24 বার |
| বিকৃতি: ≤0.5% |
ইথারনেট কমিউনিকেশন ইন্টারফেস
| মোড |
10/100Base-TX(10/100Mbit, twisted-pair, auto-crossover) |
| বন্দরের সংখ্যা |
2 |
| ইন্টারফেসের প্রকার |
RJ45 |
| অবস্থা ইঙ্গিত |
এলইডি লাইট |
অপটিক্যাল ফাইবার কমিউনিকেশন ইন্টারফেস
| মোড |
100Base-FX (100Mbit, অপটিক্যাল ফাইবার, ফুল ডুপ্লেক্স) |
| বন্দরের সংখ্যা |
8 |
| ইন্টারফেসের প্রকার |
এলসি |
| ফাইবার টাইপ |
62.5/125μm (মাল্টি-মোড ফাইবার) |
| তরঙ্গদৈর্ঘ্য |
1310nm |
| সংক্রমণ দূরত্ব |
>1 কিমি |
| অবস্থা ইঙ্গিত |
এলইডি লাইট |
FT3 ইন্টারফেস
| বন্দরের সংখ্যা |
9 (ট্রান্সমিট করার জন্য 8, প্রাপ্তির জন্য 1) |
| ইন্টারফেসের প্রকার |
ST |
| ফাইবার টাইপ |
62.5/125μm (মাল্টি-মোড ফাইবার) |
| তরঙ্গদৈর্ঘ্য |
850nm |
বাইনারি ইনপুট
| সংখ্যা |
8 |
| টাইপ |
সম্ভাব্য-মুক্ত যোগাযোগ বা নিষ্ক্রিয় যোগাযোগ (স্বয়ংক্রিয় সনাক্তকরণ) |
| থ্রেশহোল্ড বৈশিষ্ট্য |
"0": 0～6V;"1":12V～250V |
বাইনারি আউটপুট
| সংখ্যা |
4 |
| টাইপ |
নিষ্ক্রিয় যোগাযোগ |
| বিরতি ক্ষমতা |
250VAC/0.5A;250VDC/0.2A |
অন্তর্নির্মিত পর্যবেক্ষণ এবং রেকর্ডিং
| মনিটরিং |
স্রোত এবং ভোল্টেজ আউটপুট |
| রেকর্ডিং |
এনালগ আউটপুট, বাইনারি ইনপুট/আউটপুট স্থিতি |
| মোড |
রিয়েল টাইম মনিটরিং, কোন বাহ্যিক তারের প্রয়োজন নেই |
| রেকর্ডিং দৈর্ঘ্য |
সীমাহীন (অভ্যন্তরীণ মেমরি পূর্ণ না হওয়া পর্যন্ত) |
পাওয়ার সাপ্লাই
| নামমাত্র ইনপুট ভোল্টেজ |
কাস্টমাইজড (AC230V/120V±10%, 1-ফেজ) |
| নামমাত্র ফ্রিকোয়েন্সি |
50/60 Hz |
| রেট করা বর্তমান |
10A 230V / 12A এ 120V |
| সংযোগ |
স্ট্যান্ডার্ড এসি সকেট (IEC 60320) |
পরিবেশের অবস্থা
| অপারেশন তাপমাত্রা |
0 ... +50 °সে (+32 ... +122 °ফা) |
| সংগ্রহস্থল তাপমাত্রা |
-25 ... +70 °সে (-13 ... +158 °ফা) |
| আর্দ্রতা পরিসীমা |
আপেক্ষিক আর্দ্রতা 5 ... 95 %, অ ঘনীভূত |
| কম্পন |
IEC 60068-2-6(20m/s2 at 10 ... 150 Hz) |
বিবিধ
| ওজন |
19.5 কেজি (42.99 পাউন্ড) |
| মাত্রা (W x H x D, হ্যান্ডেল ছাড়া) |
405×295×250mm(15.94x11.61x9.84 in) |
ইউনিভার্সাল সেকেন্ডারি ইনজেকশন টেস্ট সেট RELAYSTAR-7000 হল পরীক্ষার ইঞ্জিনিয়ারদের জন্য পছন্দের পছন্দ যেখানে সংখ্যাসূচক এবং যোগাযোগ ভিত্তিক সুরক্ষা এবং IEDs।
RELAYSTAR-7000A-এর IEC 61850 GOOSE সিমুলেশন: প্রকাশিত GOOSE বার্তাগুলিতে ডেটা অ্যাট্রিবিউটে বাইনারি আউটপুটগুলির ম্যাপিং৷
ইউনিভার্সাল সেকেন্ডারি ইনজেকশন টেস্ট সেট RELAYSTAR-7000A UCA ইন্টারন্যাশনাল ইউজার গ্রুপের "আইইসি 61850-9-2 ব্যবহার করে ইন্সট্রুমেন্ট ট্রান্সফরমারের ডিজিটাল ইন্টারফেসের জন্য ইমপ্লিমেন্টেশন গাইডলাইন" অনুযায়ী IEC 61850 নমুনাযুক্ত মান প্রকাশ করতে পারে।
HAOMAI ইউনিভার্সাল সেকেন্ডারি ইনজেকশন টেস্ট সেটগুলি পাওয়ার গ্রিড, পেট্রোকেমিক্যাল, ধাতুবিদ্যা, রেলওয়ে, কয়লা খনি, গবেষণা ইনস্টিটিউট এবং সমস্ত ধরণের বড় আকারের কারখানা বা উদ্যোগে ব্যাপকভাবে ব্যবহৃত হয়।
