Name: আল্ট্রাপোর্টেবল প্রোটেক্টিভ রিলে টেস্ট সিস্টেম লাইটওয়েট আইইসি 61010-1
Brand: HAOMAI
SKU: RELAYSTAR-S60

বাড়ি পণ্য রিলে টেস্ট সিস্টেম

আল্ট্রাপোর্টেবল প্রোটেক্টিভ রিলে টেস্ট সিস্টেম লাইটওয়েট আইইসি 61010-1

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	HAOMAI
সাক্ষ্যদান:	ISO9001:2015, Calibration Report
মডেল নম্বার:	RELAYSTAR-S60

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 সেট
মূল্য:	negotiation
প্যাকেজিং বিবরণ:	ট্রান্সপোর্ট কেস + প্লাইউড কেস
ডেলিভারি সময়:	10-15 কার্যদিবস
পরিশোধের শর্ত:	টি/টি
যোগানের ক্ষমতা:	প্রতি মাসে 400 সেট

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

পণ্যের নাম:	রিলে টেস্টার, রিলে টেস্ট কিট, সেকেন্ডারি ইনজেকশন টেস্ট সেট	বর্তমান আউটপুট:	6x0…30A
ভোল্টেজ আউটপুট:	6x0…150V	আউটপুট নির্ভুলতা:	≤0.1% এসি আউটপুটের জন্য
অপারেশন:	স্থানীয় মোড + পিসি মোড	ওজন:	10.6 কেজি (26.37 পাউন্ড)
লক্ষণীয় করা:	আল্ট্রাপোর্টেবল রিলে টেস্ট সিস্টেম , লাইটওয়েট রিলে টেস্ট সিস্টেম , আইইসি 61010-1 প্রতিরক্ষামূলক রিলে পরীক্ষার সরঞ্জাম

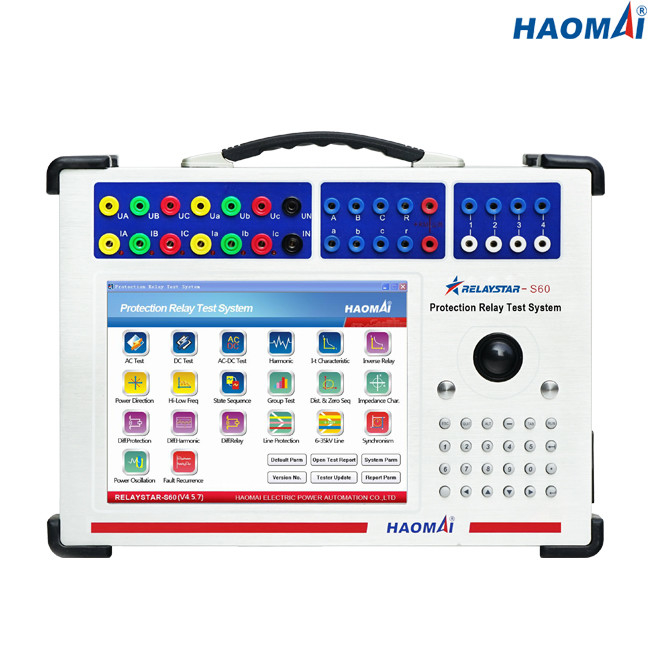

আল্ট্রাপোর্টেবল ছয়-ফেজ রিলে টেস্ট সিস্টেম

মডেল: RELAYSTAR-S60

RELAYSTAR-S60 হল আল্ট্রা-পোর্টেবল প্রোটেকশন রিলে টেস্ট সিস্টেম যা তাদের অপারেটিং ইন্সটলেশনে ইলেক্ট্রোমেকানিকাল, সলিড-স্টেট এবং মাইক্রোপ্রসেসর-ভিত্তিক প্রতিরক্ষামূলক রিলেগুলির কার্যক্ষমতা যাচাইকরণ পরীক্ষা প্রদান করে।

RELAYSTAR-S60 হল একটি শ্রমসাধ্য পরীক্ষা সেট যা অভ্যন্তরীণ এবং বহিরঙ্গন উভয় পরিবেশে পরিচালিত বিভিন্ন ধরনের প্রতিরক্ষামূলক রিলে পরীক্ষা করার জন্য উপযুক্ত।ইউনিটের ergonomic নকশা এবং স্বজ্ঞাত কন্ট্রোল প্যানেল বিন্যাস এটিকে প্রথমবারের মতো ব্যবহারকারীদের জন্য আদর্শ করে তোলে যাদের খুব কম বা কোনো প্রশিক্ষণ নেই।

প্রধান বৈশিষ্ট্য:

1) 6-ফেজ কারেন্ট (6×30A) + 6-ফেজ ভোল্টেজ (6×150V) আউটপুট

2) 10.4-ইঞ্চি এলসিডি স্ক্রিন সহ এমবেডেড ইন্ডাস্ট্রিয়াল পিসি

3) সুবিধাজনক ফ্রন্ট-প্যানেল ডিসপ্লে পরীক্ষার সময় সক্রিয় ভোল্টেজ/কারেন্ট প্রশস্ততা এবং ফেজ মান নির্দেশ করে

4) 1A এবং 5A সুরক্ষা ডিভাইসের অ্যানালগ পরীক্ষা

5) রাষ্ট্র সিমুলেশন এবং ক্ষণস্থায়ী পরীক্ষা সঞ্চালন

6) কমট্রেড ভিউয়ার এবং প্লেব্যাক

7) কম ওজন: মাত্র 10.6 কেজি (26.37 পাউন্ড)

প্রযুক্তিগত তথ্য

বর্তমান জেনারেটর

পরিসর বিন্যাস	6-ফেজ AC(LN)	6x0…30A
	3-ফেজ AC(LN)	3x0…60A
	1-ফেজ AC(LL-LN)	1x0…180A
	DC(LN)	6x0…±10 A
শক্তি	6-ফেজ AC(LN)	30A এ 6x200VA
	3-ফেজ AC(LN)	60A এ 3x300VA
	1-ফেজ AC(LL-LN)	180A এ 1x600VA
	DC(LN)	10A এ 6x100VA
সঠিকতা	AC: ±1mA(≤0.2A), ≤0.1% (0.2~30A)
সঠিকতা	DC: ±5mA(0.2~0.5A), ≤0.2% (0.5~10A)
রেজোলিউশন	1mA

ভোল্টেজ জেনারেটর

পরিসর বিন্যাস	6-ফেজ AC(LN)	6x0…150V
	3-ফেজ AC(LN)	3x0…300V
	DC(LN)	6x0…±160V
শক্তি	6-ফেজ AC(LN)	150V এ 6x60VA
	3-ফেজ AC(LN)	300V এ 3x100VA
	DC(LN)	160V এ 6x60VA
সঠিকতা	AC: ±2mV(0.2~2V), ≤0.1% (2~150V)
	DC: ±10mV (0.5~5V), ≤0.2% (5~160V)
রেজোলিউশন	1mV

বাইনারি ইনপুট

সংখ্যা	8
ইনপুট বৈশিষ্ট্য	নিষ্ক্রিয় যোগাযোগ বা সম্ভাব্য-মুক্ত যোগাযোগ
থ্রেশহোল্ড বৈশিষ্ট্য	"0":0～6V;"1":12V～250V
সর্বোচ্চসময় পরিমাপ	999999.999s
সময় নির্ভুলতা	±1 মি
সময় রেজোলিউশন	1ms

বাইনারি আউটপুট

সংখ্যা	4
টাইপ	নিষ্ক্রিয় যোগাযোগ
বিরতি ক্ষমতা	250VAC/0.5A, 250VDC/0.2A

সাধারণ জেনারেটর

ফ্রিকোয়েন্সি	পরিসীমা: 0 ~ 1200Hz
	নির্ভুলতা:<1mHz(0~65Hz);<10mHz(65~450Hz);<20mHz(450~1200Hz)
	রেজোলিউশন: 0.001Hz
পর্যায়	পরিসীমা: -360° ~+360°
	নির্ভুলতা: 0.1°
	রেজোলিউশন: 0.01°
হারমোনিক	সুপারপজিশন অর্ডার: 2~24 বার
হারমোনিক	বিকৃতি: ≤0.5%

পাওয়ার সাপ্লাই

নামমাত্র ইনপুট ভোল্টেজ	কাস্টমাইজড (AC 220V/230V/120V±10%, 1-ফেজ)
নামমাত্র ফ্রিকোয়েন্সি	50/60 Hz
রেট করা বর্তমান	10A 230V / 12A এ 115V
সংযোগ	স্ট্যান্ডার্ড এসি সকেট (IEC 60320)

পরিবেশের অবস্থা

অপারেশন তাপমাত্রা	0 ... +50 °সে (+32 ... +122 °ফা)
সংগ্রহস্থল তাপমাত্রা	-25 ... +70 °সে (-13 ... +158 °ফা)
আর্দ্রতা পরিসীমা	আপেক্ষিক আর্দ্রতা 5 ... 95 %, অ ঘনীভূত
কম্পন	IEC 60068-2-6(20m/s2 at 10 ... 150 Hz)

বিবিধ

ওজন	10.6 কেজি (26.37 পাউন্ড)
মাত্রা (W x H x D, হ্যান্ডেল ছাড়া)	350×250×120mm(13.78x9.84x4.72 in)
সংযোগ পোর্ট	2 USB2.0 পোর্ট, 1 ইথারনেট পোর্ট

নিরাপত্তা মান, ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য

ইএমসি	পণ্যটি ইলেক্ট্রোম্যাগনেটিক কম্প্যাটিবিলিটি (EMC) নির্দেশিকা 2004/108/EC(CE conform) মেনে চলে
	IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3
নিরাপত্তা	পণ্যটি নিম্ন ভোল্টেজ নির্দেশিকা 2006/95/EC(CE কনফর্ম) মেনে চলে।
	আইইসি 61010-1

আল্ট্রাপোর্টেবল সিক্স-ফেজ রিলে টেস্ট সিস্টেম RELAYSTAR-S60 প্রকৌশলীদের পরীক্ষা এবং কমিশনিং সাইটে সুরক্ষা রিলে পরীক্ষা করার জন্য একটি চমৎকার পছন্দ।

আল্ট্রাপোর্টেবল ছয়-ফেজ রিলে টেস্ট সিস্টেম RELAYSTAR-S60 অতি-ছোট আকারের এবং অনেক কম ওজন 10.6kg(26.37 lb) এর কারণে ব্যবহারকারীদের বহন করা বেশ সুবিধাজনক।

আল্ট্রাপোর্টেবল সিক্স-ফেজ রিলে টেস্ট সিস্টেম RELAYSTAR-S60 ANSI/IEEE-এর প্রয়োজনীয়তা অনুসারে নীচের মতো সমস্ত প্রজন্ম এবং সুরক্ষা রিলে পরীক্ষা করতে সক্ষম।

এএনএসআই/আইইইই নং।	ডিভাইস বা ফাংশনের নাম
2	সময় বিলম্ব তাকানো
3	চেকিং বা ইন্টারলকিং রিলে
7	পরিবর্তনের হার রিলে
13	সিঙ্ক্রোনাস-স্পীড ডিভাইস
15	গতি বা ফ্রিকোয়েন্সি, ম্যাচিং ডিভাইস
16	ডেটা কমিউনিকেশন ডিভাইস
18	ত্বরান্বিত বা হ্রাসকারী ডিভাইস
21	দূরত্ব রিলে
24	হার্টজ রিলে প্রতি ভোল্ট
25	সিঙ্ক্রোনাইজিং বা সিঙ্ক্রোনিজম-চেক ডিভাইস
27	আন্ডারভোল্টেজ রিলে
30	ঘোষণাকারী রিলে
32	দিকনির্দেশক পাওয়ার রিলে
36	পোলারিটি বা পোলারাইজিং ভোল্টেজ ডিভাইস
37	আন্ডারকারেন্ট বা আন্ডারপাওয়ার রিলে
40	ফিল্ড রিলে
44	ইউনিট ক্রম শুরু রিলে
46	রিভার্স-ফেজ বা ফেজ-ব্যালেন্স কারেন্ট রিলে
47	ফেজ-সিকোয়েন্স ভোল্টেজ রিলে
48	অসম্পূর্ণ সিকোয়েন্স রিলে
50	তাত্ক্ষণিক ওভারকারেন্ট বা রাইজ রিলে এর হার
51	এসি টাইম ওভারকারেন্ট রিলে
55	পাওয়ার ফ্যাক্টর রিলে
59	ওভারভোল্টেজ রিলে
60	ভোল্টেজ বা কারেন্ট ব্যালেন্স রিলে
62	সময়-বিলম্ব স্টপিং বা রিলে খোলা
66	নচিং বা জগিং ডিভাইস
67	এসি দিকনির্দেশক ওভারকারেন্ট রিলে
68	আউট-অফ-স্টেপ বা ব্লকিং রিলে
৬৯	অনুমতিমূলক নিয়ন্ত্রণ ডিভাইস
74	অ্যালার্ম রিলে
76	ডিসি কারেন্ট রিলে
77	টেলিমিটারিং ডিভাইস
78	ফেজ-কোণ পরিমাপ রিলে
79	এসি রিক্লোজিং রিলে
81	ফ্রিকোয়েন্সি রিলে
82	ডিসি লোড-পরিমাপ রিক্লোজিং রিলে
83	স্বয়ংক্রিয় নির্বাচনী নিয়ন্ত্রণ বা স্থানান্তর রিলে
85	ক্যারিয়ার বা পাইলট-ওয়্যার রিসিভার রিলে
86	লকআউট রিলে
87	ডিফারেনশিয়াল প্রতিরক্ষামূলক রিলে
91	ভোল্টেজ দিকনির্দেশক রিলে
92	ভোল্টেজ এবং পাওয়ার দিকনির্দেশক রিলে
94	ট্রিপিং বা ট্রিপ-মুক্ত রিলে
--	Phasor পরিমাপ ইউনিট
--	পাওয়ার কোয়ালিটি মনিটর
