| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | HAOMAI |
| সাক্ষ্যদান: | ISO9001:2015, Calibration Report |
| মডেল নম্বার: | RELAYSTAR-H60 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
|---|---|
| মূল্য: | negotiable |
| প্যাকেজিং বিবরণ: | ট্রান্সপোর্ট কেস + প্লাইউড কেস |
| ডেলিভারি সময়: | 5-10 কার্যদিবস |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রতি মাসে 400 সেট |
| পণ্যের নাম: | রিলে টেস্ট সেট, রিলে টেস্ট কিট, রিলে টেস্টার, সেকেন্ডারি ইনজেকশন টেস্ট সেট | বর্তমান আউটপুট: | 6x0…32A |
|---|---|---|---|
| ভোল্টেজ আউটপুট: | 4x0…300V | আউটপুট নির্ভুলতা: | ≤0.05% AC আউটপুটের জন্য |
| শেষ থেকে শেষ পরীক্ষা: | অন্তর্নির্মিত জিপিএস দ্বারা | অপারেশন: | বাহ্যিক পিসি |
| বিশেষভাবে তুলে ধরা: | আল্ট্রাপোর্টেবল সেকেন্ডারি ইনজেকশন টেস্ট সেট,32A সেকেন্ডারি ইনজেকশন টেস্ট সেট,300V প্রতিরক্ষামূলক রিলে পরীক্ষার সরঞ্জাম |
||

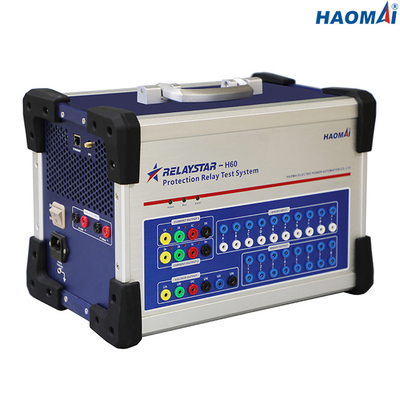

উচ্চ ভোল্টেজ 6-ফেজ সুরক্ষা রিলে টেস্ট সেট
মডেল: RELAYSTAR-H60
RELAYSTAR-H60 হল পোর্টেবল 6-ফেজ প্রোটেকশন রিলে টেস্ট সেট যা বেশিরভাগ ধরনের আধুনিক মাল্টি-ফাংশন প্রোটেকশন রিলে পরীক্ষা করার জন্য সেট করা হয়, যা 6-ফেজ কারেন্ট (6x0…32A) এবং 4-ফেজ ভোল্টেজ (4x0…300V) আউটপুট করতে পারে।
RELAYSTAR-H60 এর অন্তর্নির্মিত GPS এর মাধ্যমে বিভিন্ন সাবস্টেশনে বরাদ্দকৃত পরীক্ষা সেটগুলির সাথে শেষ থেকে শেষ পরীক্ষা করার জন্য সিঙ্ক্রোনাইজ করা যেতে পারে।
RELAYSTAR-H60 উইন্ডোজ অপারেটিং সিস্টেম সহ ল্যাপটপে চলমান RELAYSTAR সফ্টওয়্যার দ্বারা পরিচালিত হতে পারে।
প্রধান বৈশিষ্ট্য
1) 6-ফেজ কারেন্ট (6×32A) + 4-ফেজ ভোল্টেজ (4×300V) আউটপুট
2) উচ্চতর আউটপুট নির্ভুলতা (AC আউটপুটের জন্য ≤0.05%)
3) অন্তর্নির্মিত GPS এর মাধ্যমে শেষ থেকে শেষ পরীক্ষা
4) অন্তর্নির্মিত পর্যবেক্ষণ এবং রেকর্ডিং
5) প্রচুর বাইনারি ইনপুট এবং বাইনারি আউটপুট
5) স্বাধীন Aux.ডিসি সরবরাহ
6) শক্তিশালী রিলেস্টার টেস্ট সফটওয়্যার
প্রযুক্তিগত তথ্য
বর্তমান জেনারেটর
| পরিসর বিন্যাস | 6-ফেজ AC(LN) | 6x0…32A |
| 3-ফেজ AC(LN) | 3x0…64A | |
| 1-ফেজ AC(LL-LN) | 1x0…192A | |
| DC(LN) | 6x0…±15A | |
| শক্তি | 6-ফেজ AC(LN) | 32A এ 6x240VA |
| 3-ফেজ AC(LN) | 64A এ 3x400VA | |
| 1-ফেজ AC(LL-LN) | 192A এ 1x750VA | |
| DC(LN) | 15A এ 6x240VA | |
| সঠিকতা | AC: ±2.5mA(≤0.5A), ≤0.05% (0.5~32A) | |
| DC: ≤0.1% | ||
| রেজোলিউশন | 1mA | |
ভোল্টেজ জেনারেটর
| পরিসর বিন্যাস | 4-ফেজ AC(LN) | 4x0…300V |
| 1-ফেজ AC(LL) | 1x0…600V | |
| DC(LN) | 4x0…±300V | |
| শক্তি | 4-ফেজ AC(LN) | 300V এ 4x80VA |
| 1-ফেজ AC(LL) | 600V এ 1x160VA | |
| DC(LN) | 300V এ 4x80VA | |
| সঠিকতা | AC: ±5mV(≤5V), ≤0.05% (5~300V) | |
| DC: ≤0.1% | ||
| রেজোলিউশন | 1mV | |

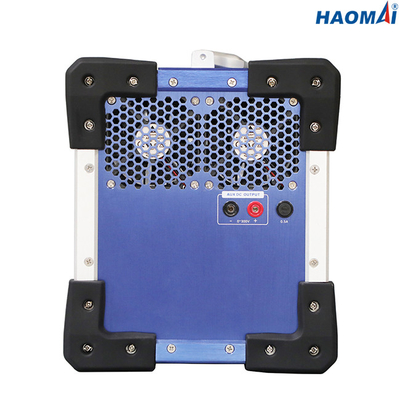

অক্জিলিয়ারী ডিসি সাপ্লাই
| ভোল্টেজের পরিধি | 0-300V |
| আউটপুট নির্ভুলতা | ≤0.5% |
| শক্তি | সর্বোচ্চ 160VA |
বাইনারি ইনপুট
| সংখ্যা | 10 |
| ইনপুট বৈশিষ্ট্য | নিষ্ক্রিয় যোগাযোগ বা সম্ভাব্য-মুক্ত যোগাযোগ |
| থ্রেশহোল্ড বৈশিষ্ট্য | "0":0-6V;"1":11V-250V |
| সর্বোচ্চসময় পরিমাপ | 999999.999s |
| সময় নির্ভুলতা | ≤0.1 মি |
| সময় রেজোলিউশন | 0.1 মি |
বাইনারি আউটপুট
| সংখ্যা | 8 |
| টাইপ | নিষ্ক্রিয় যোগাযোগ |
| বিরতি ক্ষমতা | 250VAC/0.5A, 250VDC/0.2A |
ডিসি ভোল্টেজ পরিমাপ ইনপুট
| দুরত্ব পরিমাপ করা | 0 ... ±10 V |
| সঠিকতা | ত্রুটি < 0.02 % rg.টাইপ।, <0.05 % rg.গুয়ার |
ডিসি কারেন্ট মেজারিং ইনপুট
| দুরত্ব পরিমাপ করা | 0 ... ±20 mA |
| সঠিকতা | ত্রুটি < 0.02 % rg.টাইপ।, <0.05 % rg.গুয়ার |
অন্তর্নির্মিত পর্যবেক্ষণ এবং রেকর্ডিং
| মনিটরিং | 6-ফেজ কারেন্ট এবং 4-ফেজ ভোল্টেজ আউটপুট |
| রেকর্ডিং | এনালগ আউটপুট |
| মোড | রিয়েল টাইম মনিটরিং, কোন বাহ্যিক তারের প্রয়োজন নেই |
| রেকর্ডিং দৈর্ঘ্য | সীমাহীন (অভ্যন্তরীণ মেমরি পূর্ণ না হওয়া পর্যন্ত) |
সাধারণ জেনারেটর
| ফ্রিকোয়েন্সি | পরিসীমা: 0 ~ 1200Hz |
| নির্ভুলতা:<1mHz(0~65Hz),<2mHz(65~450Hz), <5mHz(450~1200Hz) | |
| রেজোলিউশন: 0.001Hz | |
| পর্যায় | পরিসীমা: -360° ~+360° |
| নির্ভুলতা: 0.1° | |
| রেজোলিউশন: 0. 1° | |
| হারমোনিক | সুপারপজিশন অর্ডার: 2~24 বার |
| বিকৃতি: ≤0.5% |
পাওয়ার সাপ্লাই
| নামমাত্র ইনপুট ভোল্টেজ | AC220V/230V±10%, 1-ফেজ |
| নামমাত্র ফ্রিকোয়েন্সি | 50/60 Hz |
| রেট করা বর্তমান | 230V এ 10A |
| সংযোগ | স্ট্যান্ডার্ড এসি সকেট (IEC 60320) |
বিবিধ
| ওজন | 14.8 কেজি (32.63 পাউন্ড) |
| মাত্রা (W x H x D, হ্যান্ডেল ছাড়া) | 392x272x237mm(15.43x10.71x9.33 ইঞ্চি) |

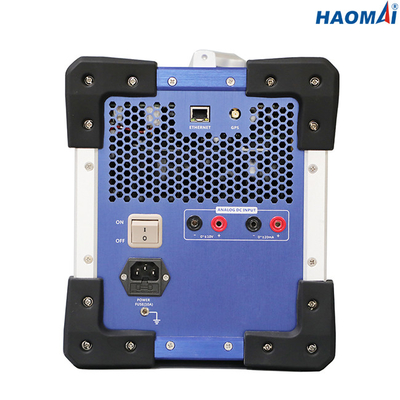

| সংযোগ পোর্ট | 1 ইথারনেট পোর্ট |
পরিবেশের অবস্থা
| অপারেশন তাপমাত্রা | 0 ... +50 °সে (+32 ... +122 °ফা) |
| সংগ্রহস্থল তাপমাত্রা | -25 ... +70 °সে (-13 ... +158 °ফা) |
| আর্দ্রতা পরিসীমা | আপেক্ষিক আর্দ্রতা 5 ... 95 %, অ ঘনীভূত |
| কম্পন | IEC 60068-2-6(20m/s2 at 10 ... 150 Hz) |
নিরাপত্তা মান, ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য
| ইএমসি | পণ্যটি ইলেক্ট্রোম্যাগনেটিক কম্প্যাটিবিলিটি (EMC) নির্দেশিকা 2004/108/EC(CE conform) মেনে চলে |
| IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3 | |
| নিরাপত্তা | পণ্যটি নিম্ন ভোল্টেজ নির্দেশিকা 2006/95/EC(CE কনফর্ম) মেনে চলে। |
| আইইসি 61010-1 |
উচ্চ ভোল্টেজ 6-ফেজ সুরক্ষা রিলে টেস্ট সেট RELAYSTAR-H60 হল সাবস্টেশনগুলিতে সুরক্ষা রিলে পরীক্ষা করার জন্য ইঞ্জিনিয়ারদের পরীক্ষা এবং কমিশন করার জন্য শক্তিশালী হাতিয়ার।
উচ্চ ভোল্টেজ 6-ফেজ সুরক্ষা রিলে টেস্ট সেট RELAYSTAR-H60 ISO/IEC 17025 এর অধীনে স্বীকৃত তৃতীয় পক্ষের পরীক্ষাগারে ক্যালিব্রেট করা হয়েছে। পরীক্ষাগার দ্বারা জারি করা ক্রমাঙ্কন প্রতিবেদনটি নীচে দেখানো হয়েছে।
