| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | HAOMAI |
| সাক্ষ্যদান: | ISO9001:2015, Type Test Report, Calibration Report |
| মডেল নম্বার: | RELAYSTAR-7000 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
|---|---|
| মূল্য: | negotiable |
| প্যাকেজিং বিবরণ: | ট্রান্সপোর্ট কেস + প্লাইউড কেস |
| ডেলিভারি সময়: | 10-15 কার্যদিবস |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রতি মাসে 400 সেট |
| পণ্যের নাম: | রিলে টেস্ট সিস্টেম, রিলে টেস্ট কিট, রিলে টেস্টার, সেকেন্ডারি ইনজেকশন টেস্ট সেট | বর্তমান আউটপুট: | 6x0…30A |
|---|---|---|---|
| ভোল্টেজ আউটপুট: | 6x0…150V | আউটপুট নির্ভুলতা: | ≤0.1% এসি আউটপুটের জন্য |
| IEC 61850 টেস্টিং: | পাওয়া যায় | অপারেশন: | স্থানীয় মোড + পিসি মোড |
| বিশেষভাবে তুলে ধরা: | 30A সুরক্ষা রিলে টেস্ট সেট,IEC61850 সুরক্ষা রিলে টেস্ট সেট,মাল্টিমোড প্রতিরক্ষামূলক রিলে টেস্ট সেট |
||

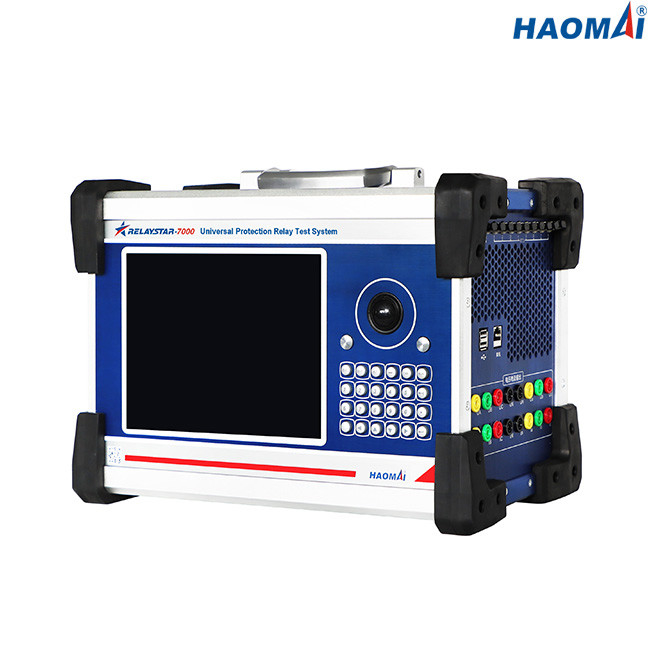

ইউনিভার্সাল প্রোটেকশন রিলে টেস্ট সেট
মডেল: RELAYSTAR-7000
RELAYSTAR-7000 হল IEC 61850-ভিত্তিক সুরক্ষা ডিভাইস এবং মার্জিং ইউনিট সহ সমস্ত প্রজন্ম এবং ধরণের সুরক্ষা রিলে পরীক্ষা করার জন্য সবচেয়ে শক্তিশালী সুরক্ষা রিলে পরীক্ষা।
RELAYSTAR-7000 ইথারনেট-ভিত্তিক সাবস্টেশন যোগাযোগের সাথে রিলে পরীক্ষার জন্য IEC61850 প্রোটোকল ইন্টারফেসকে একীভূত করে
RELAYSTAR-7000 একটি বড় রঙের গ্রাফিকাল ডিসপ্লে, একটি ঘূর্ণমান নির্বাচক, একটি কীপ্যাড এবং ফাংশন কীগুলির মাধ্যমে সরাসরি সামনের প্যানেল থেকে পরিচালনা করা যেতে পারে।
ইথারনেট পোর্ট RELAYSTAR-7000-কে নিয়ন্ত্রণ করতে দেয় উন্নত টেস্টিং সফ্টওয়্যার একটি PC চলমান।
প্রধান বৈশিষ্ট্য
● ইলেক্ট্রো-মেকানিকাল, সলিড-স্টেট এবং মাইক্রোপ্রসেসর-ভিত্তিক প্রতিরক্ষামূলক রিলে, মার্জিং ইউনিট এবং আইইডিগুলির জন্য বহুমুখী পরীক্ষার সমাধান
● বড় রঙের TFT LCD স্ক্রিন ডিসপ্লে
● উভয় স্থানীয় পরীক্ষা এবং PC দূরবর্তী পরীক্ষা উপলব্ধ
● উচ্চ আউটপুট শক্তি
● স্থির-রাষ্ট্র এবং গতিশীল পরীক্ষা ক্ষমতা
● ক্ষণস্থায়ী পরীক্ষা সঞ্চালন
●GPS বা IRIG-B দ্বারা এন্ড-টু-এন্ড পরীক্ষাগুলি সম্পাদন করুন৷
●IEC61850 প্রোটোকল ইন্টারফেস
প্রযুক্তিগত তথ্য
সাধারণ কারেন্ট এবং ভোল্টেজ আউটপুট
| বর্তমান জেনারেটর | পরিসর বিন্যাস | 6-ফেজ AC(LN): 6x0…30A |
| DC(LN): 6x0…±10 A | ||
| শক্তি | 6-ফেজ AC(LN): 30A এ 6x450VA | |
| DC(LN): 10A এ 6x120VA | ||
| সঠিকতা | AC:±1mA(≤0.2A), ≤0.1% (0.2~30A) | |
| DC: ±5mA(0.2~0.5A), ≤0.2% (0.5~10A) | ||
| রেজোলিউশন | 1mA | |
| ভোল্টেজ জেনারেটর | পরিসর বিন্যাস | 6-ফেজ AC(LN): 6x0…150V |
| DC(LN): 6x0…±160V | ||
| শক্তি | 6-ফেজ AC(LN): 150V এ 6x80VA | |
| DC(LN): 160V এ 6x80VA | ||
| সঠিকতা | AC:±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC:±10mV (0.5~5V), ≤0.2% (5~160V) | ||
| রেজোলিউশন | 1mV | |
| সাধারণ জেনারেটর | ফ্রিকোয়েন্সি | পরিসীমা: 0 ~ 1200Hz |
| নির্ভুলতা: <1mHz(0~65Hz), <10mHz(65~450Hz), <20mHz(450~1200Hz) | ||
| রেজোলিউশন: 0.001Hz | ||
| পর্যায় | পরিসীমা: -360° ~+360° | |
| নির্ভুলতা: 0.1° | ||
| রেজোলিউশন: 0.01° | ||
| হারমোনিক | সুপারপজিশন অর্ডার: 2~24 বার | |
| বিকৃতি: ≤0.5% |
ইথারনেট কমিউনিকেশন ইন্টারফেস
| মোড | 10/100Base-TX(10/100Mbit, twisted-pair, auto-crossover) |
| বন্দরের সংখ্যা | 2 |
| ইন্টারফেসের প্রকার | RJ45 |
| অবস্থা ইঙ্গিত | এলইডি লাইট |
অপটিক্যাল ফাইবার কমিউনিকেশন ইন্টারফেস
| মোড | 100Base-FX (100Mbit, অপটিক্যাল ফাইবার, ফুল ডুপ্লেক্স) |
| বন্দরের সংখ্যা | 8 |
| ইন্টারফেসের প্রকার | এলসি |
| ফাইবার টাইপ | 62.5/125μm (মাল্টি-মোড ফাইবার) |
| তরঙ্গদৈর্ঘ্য | 1310nm |
| সংক্রমণ দূরত্ব | >1 কিমি |
| অবস্থা ইঙ্গিত | এলইডি লাইট |
FT3 ইন্টারফেস
| বন্দরের সংখ্যা | 9 (ট্রান্সমিট করার জন্য 8, প্রাপ্তির জন্য 1) |
| ইন্টারফেসের প্রকার | ST |
| ফাইবার টাইপ | 62.5/125μm (মাল্টি-মোড ফাইবার) |
| তরঙ্গদৈর্ঘ্য | 850nm |
বাইনারি ইনপুট
| সংখ্যা | 8 |
| টাইপ | সম্ভাব্য-মুক্ত যোগাযোগ বা নিষ্ক্রিয় যোগাযোগ (স্বয়ংক্রিয় সনাক্তকরণ) |
| থ্রেশহোল্ড বৈশিষ্ট্য | "0": 0～6V;"1":12V～250V |
বাইনারি আউটপুট
| সংখ্যা | 4 |
| টাইপ | নিষ্ক্রিয় যোগাযোগ |
| বিরতি ক্ষমতা | 250VAC/0.5A;250VDC/0.2A |
অন্তর্নির্মিত পর্যবেক্ষণ এবং রেকর্ডিং
| মনিটরিং | স্রোত এবং ভোল্টেজ আউটপুট |
| রেকর্ডিং | এনালগ আউটপুট, বাইনারি ইনপুট/আউটপুট স্থিতি |
| মোড | রিয়েল টাইম মনিটরিং, কোন বাহ্যিক তারের প্রয়োজন নেই |
| রেকর্ডিং দৈর্ঘ্য | সীমাহীন (অভ্যন্তরীণ মেমরি পূর্ণ না হওয়া পর্যন্ত) |
পাওয়ার সাপ্লাই
| নামমাত্র ইনপুট ভোল্টেজ | কাস্টমাইজড (AC230V/120V±10%, 1-ফেজ) |
| নামমাত্র ফ্রিকোয়েন্সি | 50/60 Hz |
| রেট করা বর্তমান | 10A 230V / 12A এ 120V |
| সংযোগ | স্ট্যান্ডার্ড এসি সকেট (IEC 60320) |
পরিবেশের অবস্থা
| অপারেশন তাপমাত্রা | 0 ... +50 °সে (+32 ... +122 °ফা) |
| সংগ্রহস্থল তাপমাত্রা | -25 ... +70 °সে (-13 ... +158 °ফা) |
| আর্দ্রতা পরিসীমা | আপেক্ষিক আর্দ্রতা 5 ... 95 %, অ ঘনীভূত |
| কম্পন | IEC 60068-2-6(20m/s2 at 10 ... 150 Hz) |
বিবিধ
| ওজন | 19.5 কেজি (42.99 পাউন্ড) |
| মাত্রা (W x H x D, হ্যান্ডেল ছাড়া) | 405×295×250mm(15.94x11.61x9.84 in) |
নিরাপত্তা মান, ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য
| ইএমসি | পণ্যটি ইলেক্ট্রোম্যাগনেটিক কম্প্যাটিবিলিটি (EMC) নির্দেশিকা 2004/108/EC(CE conform) মেনে চলে। |
| পণ্যটি নিম্ন ভোল্টেজ নির্দেশিকা 2006/95/EC(CE কনফর্ম) মেনে চলে। | |
| নিরাপত্তা | IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3 |
| আইইসি 61010-1 |
ইউনিভার্সাল প্রোটেকশন রিলে টেস্ট সেট RELAYSTAR-7000 হাইব্রিড পরিমাপ এবং রেকর্ডিং সুবিধাগুলির সাথে রিলে পরীক্ষক এবং ক্যালিব্রেটর হিসাবে এর অসামান্য কর্মক্ষমতাকে একত্রিত করে (অ্যানালগ, বাইনারি, IEC 61850 GOOSE বার্তা এবং SV)।
ইউনিভার্সাল প্রোটেকশন রিলে টেস্ট সেট RELAYSTAR-7000 ISO/IEC 17025 এর অধীনে স্বীকৃত চীন KETOP ল্যাবরেটরিতে টাইপ টেস্ট পাস করেছে।
