স্বয়ংক্রিয় নিরোধক পাওয়ার ফ্যাক্টর

ট্যান ডেল্টা এবং ক্যাপাসিট্যান্স টেস্টার

মডেল: TDC3100

স্বয়ংক্রিয় 12kV ইনসুলেশন পাওয়ার ফ্যাক্টর/ডিসিপেশন ফ্যাক্টর (tan∂) টেস্ট সেট

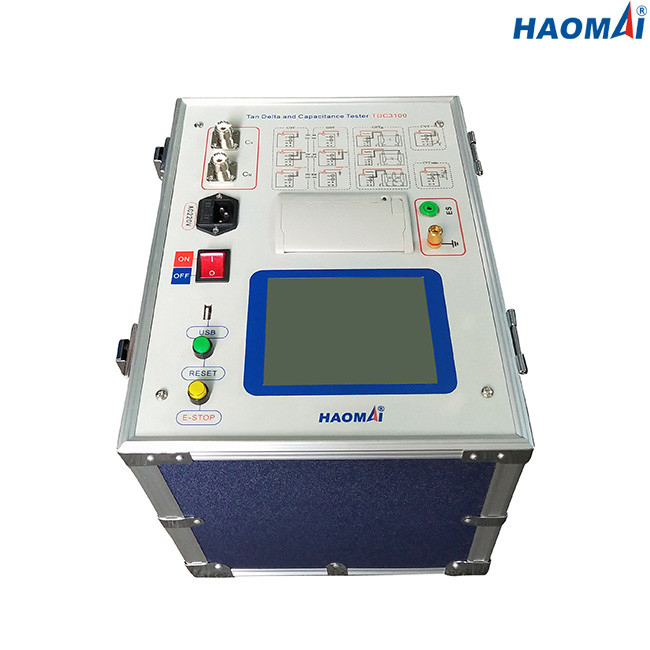

ট্যান ডেল্টা এবং ক্যাপাসিট্যান্স টেস্টার TDC3100 সম্পূর্ণ স্বয়ংক্রিয় 12 কেভি ইনসুলেশন পাওয়ার ফ্যাক্টর/ডিসিপেশন ফ্যাক্টর (ট্যান∂) টেস্ট সেট যা বৈদ্যুতিক নিরোধক উপকরণ এবং উচ্চ ভোল্টেজ সিস্টেম যেমন ট্রান্সফরমার, বুশিং, সার্কিট ব্রেকার, তার এবং উইন্ডিং এর প্রকৃতি এবং গুণমান মূল্যায়নের জন্য ডিজাইন করা হয়েছে। ঘূর্ণায়মান মেশিন ইত্যাদি

TDC3100 এর পরিমাপের মধ্যে রয়েছে ভোল্টেজ, কারেন্ট, পাওয়ার, ট্যান ডেল্টা, পাওয়ার ফ্যাক্টর, ক্যাপাসিট্যান্স এবং CVT অনুপাত।পরীক্ষার ফলাফলগুলি স্বয়ংক্রিয়ভাবে যন্ত্রের মধ্যে সংরক্ষণ করা যেতে পারে, এবং সরাসরি USB স্টোরেজে ডাউনলোড করা যেতে পারে বা অন্তর্নির্মিত তাপ প্রিন্টারের মাধ্যমে মুদ্রণ করা যেতে পারে।

প্রধান বৈশিষ্ট্য

●পরীক্ষার মান: IEC60247

● নির্বাচনযোগ্য পরীক্ষার মোড: UST, GST, GSTg

●12kV ইনসুলেশন পাওয়ার ফ্যাক্টর/ডিসিপেশন ফ্যাক্টর (tan∂) পরিমাপ

● 12kV এ 60nF পর্যন্ত ক্যাপাসিট্যান্স পরিমাপ

●CVT অনুপাত পরীক্ষা উপলব্ধ (নির্ভুলতা ক্লাস 1.0 বা 3.0 সহ CVT-এর জন্য উপযুক্ত)

● গুরুতর হস্তক্ষেপ বা গোলমাল অবস্থার অধীনে পরীক্ষার জন্য হস্তক্ষেপ দমন সার্কিট

● সহজ এবং দ্রুত অপারেশন জন্য স্পর্শ পর্দা

●বিল্ট-ইন পরীক্ষার ফলাফল সরাসরি প্রিন্ট করার জন্য তাপীয় প্রিন্টার

প্রযুক্তিগত তথ্য

●পরীক্ষার মান: IEC60247

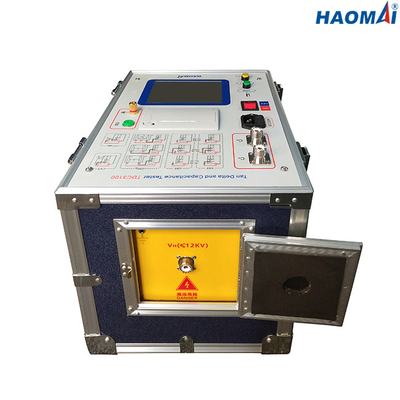

●অভ্যন্তরীণ HV আউটপুট: 0.5~12kV

আউটপুট নির্ভুলতা: ±(পড়া×1%)

রেজোলিউশন: 100V

সর্বাধিক আউটপুট বর্তমান: 200mA

ক্ষমতা: 2000VA

●আত্ম-উত্তেজনা শক্তির উৎস: AC 0~50V/15A

●ডিসিপেশন ফ্যাক্টর(tgδ) পরিমাপ

পরিমাপ পরিসীমা: কোন সীমা নেই

নির্ভুলতা: ±(পড়া×1%+0.040%)

রেজোলিউশন: 0.001%

● ক্যাপাসিট্যান্স (Cx) পরিমাপ

পরিমাপ পরিসীমা: 15pF < Cx < 300nF

Cx < 60nF @12kV

Cx < 150nF @5kV

Cx < 300nF @1kV

CVT পরীক্ষার জন্য Cx <300nF

নির্ভুলতা: ±(পড়া×1%+1.00pF)

রেজোলিউশন: 0.001pF (4 বৈধ ডিজিটাল)

●CVT অনুপাত পরীক্ষা (নির্ভুলতা ক্লাস 1.0 বা 3.0 সহ CVT-এর জন্য উপযুক্ত)

পরিমাপ পরিসীমা: 10~10000

নির্ভুলতা: 1%

● ফ্রিকোয়েন্সি

একক ফ্রিকোয়েন্সি: 50Hz বা 60Hz

পরিবর্তনশীল ফ্রিকোয়েন্সি: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●বিল্ট ইন পরীক্ষার ফলাফল মুদ্রণ জন্য তাপ প্রিন্টার

● পরীক্ষার ফলাফল ডাউনলোড স্টোরেজ জন্য ইউএসবি ইন্টারফেস

●ডেটা স্টোরেজ: 200 পরীক্ষার ফলাফল পরীক্ষকের মধ্যে সংরক্ষণ করা যেতে পারে

●পাওয়ার সাপ্লাই: কাস্টমাইজড (AC 220V/230V/120V/127V±10%, 1-ফেজ), 50Hz/60Hz

● পরিবেশগত অবস্থা

স্টোরেজ তাপমাত্রা: -20℃~60℃

অপারেটিং তাপমাত্রা: -10℃~50℃

আর্দ্রতা: <90%

●বিবিধ

হোস্টের মাত্রা: 350x270mx270mm(13.78x10.62x10.63 ইঞ্চি)

হোস্টের ওজন: 22.8 কেজি (50.27 পাউন্ড)

●নিরাপত্তা যোগ্যতা এবং EMC

নিরাপত্তা: IEC61010-1 অনুযায়ী ডিজাইন করা হয়েছে

EMC: হালকা শিল্প IEC 61326

ট্যান ডেল্টা এবং ক্যাপাসিট্যান্স টেস্টার TDC3100 হল ট্রান্সফরমার, সার্কিট ব্রেকার, ইনসুলেশন বুশিং, রোটেটিং মেশিন, ক্যাবল, CVT ইত্যাদির ডিসিপেশন ফ্যাক্টর (tgδ), পাওয়ার ফ্যাক্টর (PF) এবং ক্যাপাসিট্যান্স (Cx) পরীক্ষার জন্য নির্ভরযোগ্য পরীক্ষার যন্ত্র।
