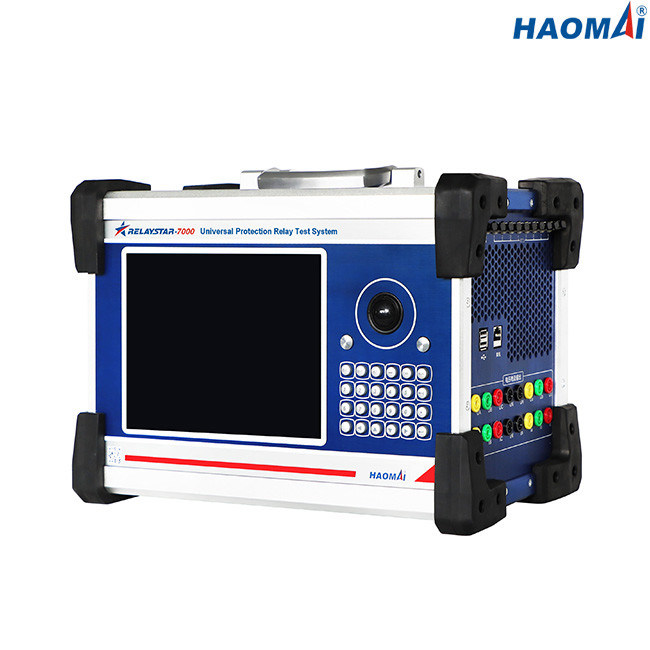

ইউনিভার্সাল রিলে টেস্ট সিস্টেম
মডেল: RELAYSTAR-7000
RELAYSTAR-7000 হল একটি বহুমুখী এবং বহনযোগ্য পরীক্ষা ব্যবস্থা যা IEC 61850-এর উপর ভিত্তি করে বিভিন্ন ধরনের ইলেক্ট্রো-মেকানিক্যাল, সলিড-স্টেট এবং মাইক্রোপ্রসেসর-ভিত্তিক প্রতিরক্ষামূলক রিলে, মোটর ওভারলোড রিলে এবং আইইডি পরীক্ষা করতে সক্ষম।
ইউনিটটি বিল্ট-ইন ইন্ডাস্ট্রিয়াল পিসি এবং 9.7-ইঞ্চি TFT LCD স্ক্রিন ইউজার ইন্টারফেসের মাধ্যমে ম্যানুয়ালি পরিচালনা করা যেতে পারে, অথবা একটি পিসিতে RELAYSTAR রিমোট সফ্টওয়্যার চালাতে পারে।
অন্তর্নির্মিত ইউজার ইন্টারফেস একটি বড়, সহজে পূর্ণ রঙের উচ্চ রেজোলিউশন, উচ্চ সংজ্ঞা, TFT LCD স্ক্রিন ডিসপ্লে, যা AC এবং DC Amperes, AC এবং DC ভোল্টের মতো মিটারযুক্ত মান এবং সেকেন্ড এবং চক্র উভয় সময়ে সময় প্রদর্শন করে।নির্বাচিত পরীক্ষার ধরণের উপর নির্ভর করে, অন্যান্য মানগুলি প্রদর্শিত হতে পারে, যেমন ফেজ অ্যাঙ্গেল, ফ্রিকোয়েন্সি, ওয়াটস, ভিএ বা পাওয়ার ফ্যাক্টর।
প্রধান বৈশিষ্ট্য
1) সমস্ত ধরণের সুরক্ষা রিলে এবং আইইডি পরীক্ষার জন্য অল-ইন-ওয়ান ডিজাইন
2) স্থানীয় পরীক্ষা এবং পিসি রিমোট পরীক্ষা উভয়ই উপলব্ধ
3) রূপান্তরযোগ্য 6টি বর্তমান চ্যানেল এবং 6টি ভোল্টেজ চ্যানেল
4) অন্তর্নির্মিত পর্যবেক্ষণ এবং রেকর্ডিং
5) ডাইনামিক জিপিএস স্যাটেলাইট সিঙ্ক্রোনাইজড এন্ড-টু-এন্ড টেস্টিং ক্ষমতা
6) চার সময় সিঙ্ক্রোনাইজেশন মোড: অন্তর্নির্মিত GPS, IRIG-B কোড, PPS এবং IEEE1588
7) IEC 61850 পরীক্ষার ক্ষমতা
প্রযুক্তিগত তথ্য
সাধারণ কারেন্ট এবং ভোল্টেজ আউটপুট
| বর্তমান জেনারেটর |
পরিসর বিন্যাস |
6-ফেজ AC(LN): 6x0…30A |
| DC(LN): 6x0…±10 A |
| শক্তি |
6-ফেজ AC(LN): 30A এ 6x450VA |
| DC(LN): 10A এ 6x120VA |
| সঠিকতা |
AC:±1mA(≤0.2A), ≤0.1% (0.2~30A) |
| DC: ±5mA(0.2~0.5A), ≤0.2% (0.5~10A) |
| রেজোলিউশন |
1mA |
| ভোল্টেজ জেনারেটর |
পরিসর বিন্যাস |
6-ফেজ AC(LN): 6x0…150V |
| DC(LN): 6x0…±160V |
| শক্তি |
6-ফেজ AC(LN): 150V এ 6x80VA |
| DC(LN): 160V এ 6x80VA |
| সঠিকতা |
AC:±2mV(0.2~2V), ≤0.1% (2~150V) |
| DC:±10mV (0.5~5V), ≤0.2% (5~160V) |
| রেজোলিউশন |
1mV |
| সাধারণ জেনারেটর |
ফ্রিকোয়েন্সি |
পরিসীমা: 0 ~ 1200Hz |
| নির্ভুলতা: <1mHz(0~65Hz), <10mHz(65~450Hz), <20mHz(450~1200Hz) |
| রেজোলিউশন: 0.001Hz |
| পর্যায় |
পরিসীমা: -360° ~+360° |
| নির্ভুলতা: 0.1° |
| রেজোলিউশন: 0.01° |
| হারমোনিক |
সুপারপজিশন অর্ডার: 2~24 বার |
| বিকৃতি: ≤0.5% |
ইথারনেট কমিউনিকেশন ইন্টারফেস
| মোড |
10/100Base-TX(10/100Mbit, twisted-pair, auto-crossover) |
| বন্দরের সংখ্যা |
2 |
| ইন্টারফেসের প্রকার |
RJ45 |
| অবস্থা ইঙ্গিত |
এলইডি লাইট |
অপটিক্যাল ফাইবার কমিউনিকেশন ইন্টারফেস
| মোড |
100Base-FX (100Mbit, অপটিক্যাল ফাইবার, ফুল ডুপ্লেক্স) |
| বন্দরের সংখ্যা |
8 |
| ইন্টারফেসের প্রকার |
এলসি |
| ফাইবার টাইপ |
62.5/125μm (মাল্টি-মোড ফাইবার) |
| তরঙ্গদৈর্ঘ্য |
1310nm |
| সংক্রমণ দূরত্ব |
>1 কিমি |
| অবস্থা ইঙ্গিত |
এলইডি লাইট |
FT3 ইন্টারফেস
| বন্দরের সংখ্যা |
9 (ট্রান্সমিট করার জন্য 8, প্রাপ্তির জন্য 1) |
| ইন্টারফেসের প্রকার |
ST |
| ফাইবার টাইপ |
62.5/125μm (মাল্টি-মোড ফাইবার) |
| তরঙ্গদৈর্ঘ্য |
850nm |
বাইনারি ইনপুট
| সংখ্যা |
8 |
| টাইপ |
সম্ভাব্য-মুক্ত যোগাযোগ বা নিষ্ক্রিয় যোগাযোগ (স্বয়ংক্রিয় সনাক্তকরণ) |
| থ্রেশহোল্ড বৈশিষ্ট্য |
"0": 0～6V;"1":12V～250V |
বাইনারি আউটপুট
| সংখ্যা |
4 |
| টাইপ |
নিষ্ক্রিয় যোগাযোগ |
| বিরতি ক্ষমতা |
250VAC/0.5A;250VDC/0.2A |
অন্তর্নির্মিত পর্যবেক্ষণ এবং রেকর্ডিং
| মনিটরিং |
স্রোত এবং ভোল্টেজ আউটপুট |
| রেকর্ডিং |
এনালগ আউটপুট, বাইনারি ইনপুট/আউটপুট স্থিতি |
| মোড |
রিয়েল টাইম মনিটরিং, কোন বাহ্যিক তারের প্রয়োজন নেই |
| রেকর্ডিং দৈর্ঘ্য |
সীমাহীন (অভ্যন্তরীণ মেমরি পূর্ণ না হওয়া পর্যন্ত) |
পাওয়ার সাপ্লাই
| নামমাত্র ইনপুট ভোল্টেজ |
কাস্টমাইজড (AC230V/120V±10%, 1-ফেজ) |
| নামমাত্র ফ্রিকোয়েন্সি |
50/60 Hz |
| রেট করা বর্তমান |
10A 230V / 12A এ 120V |
| সংযোগ |
স্ট্যান্ডার্ড এসি সকেট (IEC 60320) |
পরিবেশের অবস্থা
| অপারেশন তাপমাত্রা |
0 ... +50 °সে (+32 ... +122 °ফা) |
| সংগ্রহস্থল তাপমাত্রা |
-25 ... +70 °সে (-13 ... +158 °ফা) |
| আর্দ্রতা পরিসীমা |
আপেক্ষিক আর্দ্রতা 5 ... 95 %, অ ঘনীভূত |
| কম্পন |
IEC 60068-2-6(20m/s2 at 10 ... 150 Hz) |
বিবিধ
| ওজন |
19.5 কেজি (42.99 পাউন্ড) |
| মাত্রা (W x H x D, হ্যান্ডেল ছাড়া) |
405×295×250mm(15.94x11.61x9.84 in) |
ইউনিভার্সাল রিলে টেস্ট সিস্টেম RELAYSTAR-7000 এমন পরিবেশে সবচেয়ে উপযুক্ত যেখানে সংখ্যাসূচক এবং যোগাযোগ ভিত্তিক সুরক্ষা।এর অসাধারণ উচ্চ নির্ভুলতার সাথে, এটি PQ মিটার এবং PMU এর মতো সমস্ত ধরণের পরিমাপ ডিভাইসের জন্য একটি আদর্শ উৎস ভিত্তিক ক্যালিব্রেটর।
ইউনিভার্সাল রিলে টেস্ট সিস্টেম RELAYSTAR-7000 এর নিখুঁত সুরক্ষা রয়েছে।সমস্ত বর্তমান এবং ভোল্টেজ আউটপুট সম্পূর্ণরূপে ওভারলোড এবং শর্ট সার্কিট প্রুফ এবং বহিরাগত উচ্চ-ভোল্টেজ ক্ষণস্থায়ী সংকেত এবং অতিরিক্ত তাপমাত্রা থেকে সুরক্ষিত।
ইউনিভার্সাল রিলে টেস্ট সিস্টেম RELAYSTAR-7000 অনেকবার SGCC (State Grid Corporation of China) থেকে টেন্ডার জিতেছে।মাঠ পরীক্ষার ছবিগুলি নীচের ছবিগুলির মতো দেখানো হয়েছে।
