উচ্চ নির্ভুলতা ছয়-ফেজ সুরক্ষা রিলে পরীক্ষা সেট
মডেল: RELAYSTAR-H60

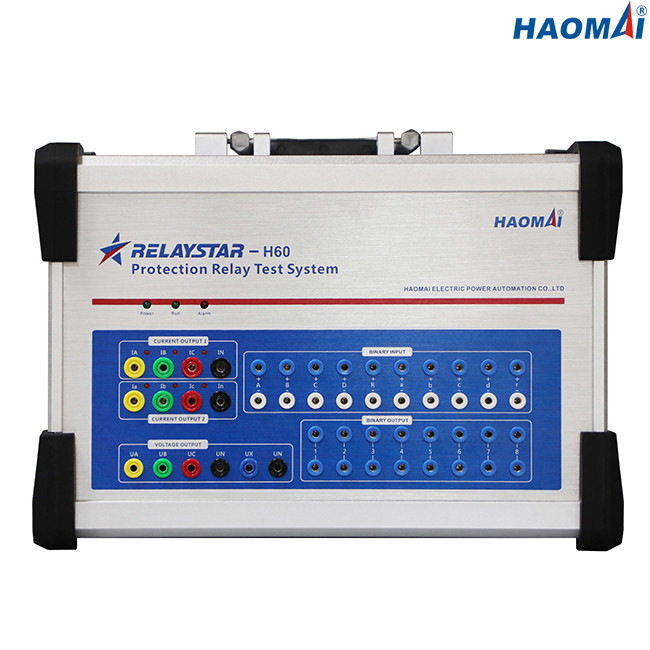

উচ্চ নির্ভুলতা ছয়-ফেজ সুরক্ষা রিলে টেস্ট সেট RELAYSTAR-H60 হল ইলেক্ট্রো-মেকানিক্যাল, সলিড-স্টেট এবং মাইক্রোপ্রসেসর-ভিত্তিক সুরক্ষা রিলে পরীক্ষার জন্য পোর্টেবল সুরক্ষা রিলে টেস্ট সেট।
RELAYSTAR-H60 6-ফেজ কারেন্ট (6x0…32A) এবং 4-ফেজ ভোল্টেজ (4x0…300V) আউটপুট করতে পারে।প্রতিটি আউটপুট চ্যানেল স্বাধীন, এবং বর্তমান এবং ভোল্টেজের মাত্রা, ফেজ কোণ এবং ফ্রিকোয়েন্সি অবাধে সামঞ্জস্য করা যেতে পারে।
RELAYSTAR-H60 এর AC আউটপুট নির্ভুলতা অনেক বেশি, 0.05% পর্যন্ত।
RELAYSTAR-H60 উইন্ডোজ 10 অপারেটিং সিস্টেম সহ একটি ল্যাপটপে চলমান RELAYSTAR সফ্টওয়্যার দ্বারা নিয়ন্ত্রিত এবং পরিচালনা করা যেতে পারে।
প্রধান বৈশিষ্ট্য
1) 6-ফেজ কারেন্ট (6×32A) + 4-ফেজ ভোল্টেজ (4×300V) আউটপুট
2) উচ্চতর আউটপুট নির্ভুলতা (AC আউটপুটের জন্য ≤0.05%)
3) অন্তর্নির্মিত GPS এর মাধ্যমে শেষ থেকে শেষ পরীক্ষা
4) অন্তর্নির্মিত পর্যবেক্ষণ এবং রেকর্ডিং
5) RIO আমদানি ও রপ্তানি সুবিধা
6) অনলাইন ভেক্টর প্রদর্শন
7) প্রচুর বাইনারি ইনপুট এবং বাইনারি আউটপুট
8) পরিবর্তনশীল ব্যাটারি সিমুলেটর (অ্যাডজাস্টেবল ডিসি আউটপুট 0-300V)
9) শক্তিশালী রিলেস্টার টেস্ট সফটওয়্যার
10) সফ্টওয়্যার আপগ্রেড বিনামূল্যে
প্রযুক্তিগত তথ্য
বর্তমান জেনারেটর
| পরিসর বিন্যাস |
6-ফেজ AC(LN) |
6x0…32A |
| 3-ফেজ AC(LN) |
3x0…64A |
| 1-ফেজ AC(LL-LN) |
1x0…192A |
| DC(LN) |
6x0…±15A |
| শক্তি |
6-ফেজ AC(LN) |
32A এ 6x240VA |
| 3-ফেজ AC(LN) |
64A এ 3x400VA |
| 1-ফেজ AC(LL-LN) |
192A এ 1x750VA |
| DC(LN) |
15A এ 6x240VA |
| সঠিকতা |
AC: ±2.5mA(≤0.5A), ≤0.05% (0.5~32A) |
| DC: ≤0.1% |
| রেজোলিউশন |
1mA |
ভোল্টেজ জেনারেটর
| পরিসর বিন্যাস |
4-ফেজ AC(LN) |
4x0…300V |
| 1-ফেজ AC(LL) |
1x0…600V |
| DC(LN) |
4x0…±300V |
| শক্তি |
4-ফেজ AC(LN) |
300V এ 4x80VA |
| 1-ফেজ AC(LL) |
600V এ 1x160VA |
| DC(LN) |
300V এ 4x80VA |
| সঠিকতা |
AC: ±5mV(≤5V), ≤0.05% (5~300V) |
| DC: ≤0.1% |
| রেজোলিউশন |
1mV |
অক্জিলিয়ারী ডিসি সাপ্লাই
| ভোল্টেজের পরিধি |
0-300V |
| আউটপুট নির্ভুলতা |
≤0.5% |
| শক্তি |
সর্বোচ্চ 160VA |
বাইনারি ইনপুট
| সংখ্যা |
10 |
| ইনপুট বৈশিষ্ট্য |
নিষ্ক্রিয় যোগাযোগ বা সম্ভাব্য-মুক্ত যোগাযোগ |
| থ্রেশহোল্ড বৈশিষ্ট্য |
"0":0-6V;"1":11V-250V |
| সর্বোচ্চসময় পরিমাপ |
999999.999s |
| সময় নির্ভুলতা |
≤0.1 মি |
| সময় রেজোলিউশন |
0.1 মি |
বাইনারি আউটপুট
| সংখ্যা |
8 |
| টাইপ |
নিষ্ক্রিয় যোগাযোগ |
| বিরতি ক্ষমতা |
250VAC/0.5A, 250VDC/0.2A |
ডিসি ভোল্টেজ পরিমাপ ইনপুট
| দুরত্ব পরিমাপ করা |
0 ... ±10 V |
| সঠিকতা |
ত্রুটি < 0.02 % rg.টাইপ।, <0.05 % rg.গুয়ার |
ডিসি কারেন্ট মেজারিং ইনপুট
| দুরত্ব পরিমাপ করা |
0 ... ±20 mA |
| সঠিকতা |
ত্রুটি < 0.02 % rg.টাইপ।, <0.05 % rg.গুয়ার |
অন্তর্নির্মিত পর্যবেক্ষণ এবং রেকর্ডিং
| মনিটরিং |
6-ফেজ কারেন্ট এবং 4-ফেজ ভোল্টেজ আউটপুট |
| রেকর্ডিং |
এনালগ আউটপুট |
| মোড |
রিয়েল টাইম মনিটরিং, কোন বাহ্যিক তারের প্রয়োজন নেই |
| রেকর্ডিং দৈর্ঘ্য |
সীমাহীন (অভ্যন্তরীণ মেমরি পূর্ণ না হওয়া পর্যন্ত) |
সাধারণ জেনারেটর
| ফ্রিকোয়েন্সি |
পরিসীমা: 0 ~ 1200Hz |
| নির্ভুলতা:<1mHz(0~65Hz),<2mHz(65~450Hz), <5mHz(450~1200Hz) |
| রেজোলিউশন: 0.001Hz |
| পর্যায় |
পরিসীমা: -360° ~+360° |
| নির্ভুলতা: 0.1° |
| রেজোলিউশন: 0. 1° |
| হারমোনিক |
সুপারপজিশন অর্ডার: 2~24 বার |
| বিকৃতি: ≤0.5% |
পাওয়ার সাপ্লাই
| নামমাত্র ইনপুট ভোল্টেজ |
AC220V/230V±10%, 1-ফেজ |
| নামমাত্র ফ্রিকোয়েন্সি |
50/60 Hz |
| রেট করা বর্তমান |
230V এ 10A |
| সংযোগ |
স্ট্যান্ডার্ড এসি সকেট (IEC 60320) |
বিবিধ
| ওজন |
14.8 কেজি (32.63 পাউন্ড) |
| মাত্রা (W x H x D, হ্যান্ডেল ছাড়া) |
392x272x237mm(15.43x10.71x9.33 ইঞ্চি) |

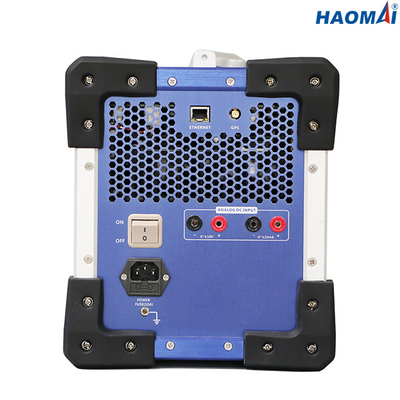

| সংযোগ পোর্ট |
1 ইথারনেট পোর্ট |
পরিবেশের অবস্থা
| অপারেশন তাপমাত্রা |
0 ... +50 °সে (+32 ... +122 °ফা) |
| সংগ্রহস্থল তাপমাত্রা |
-25 ... +70 °সে (-13 ... +158 °ফা) |
| আর্দ্রতা পরিসীমা |
আপেক্ষিক আর্দ্রতা 5 ... 95 %, অ ঘনীভূত |
| কম্পন |
IEC 60068-2-6(20m/s2 at 10 ... 150 Hz) |
RELAYSTAR-H60 হল শক্তিশালী সুরক্ষা রিলে টেস্ট সেট যা সমস্ত রিলে প্রস্তুতকারক, সুইচগিয়ার প্রস্তুতকারক, পাওয়ার প্ল্যান্ট, গবেষণা প্রতিষ্ঠান, বিশ্ববিদ্যালয়, কমিশনিং এবং টেস্টিং কোম্পানি ইত্যাদির জন্য।
