বহুমুখী TEV আংশিক স্রাব ডিটেক্টর পরীক্ষক অ আক্রমণাত্মক

বহুমুখী আংশিক স্রাব ডিটেক্টর

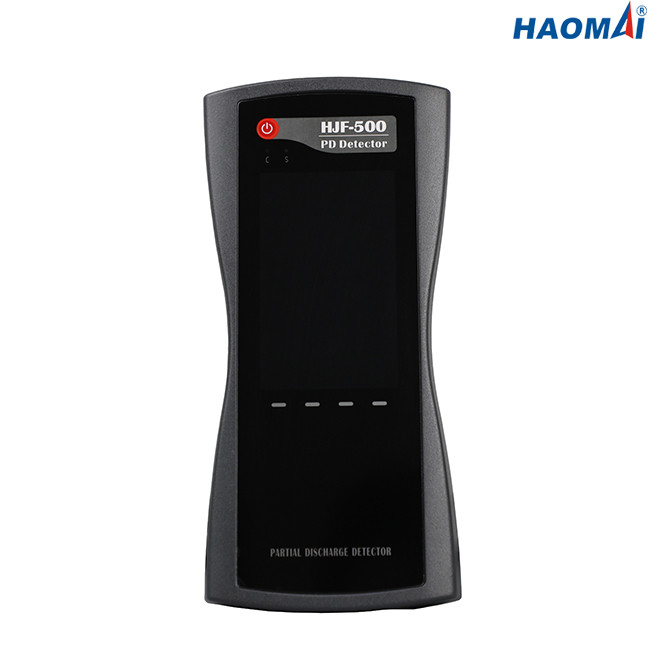

মডেল: HJF-500

মাল্টিফাংশনাল আংশিক স্রাব ডিটেক্টর HJF-500 হল MV এবং HV সাবস্টেশনে আংশিক স্রাব কার্যকলাপ দ্রুত পরিমাপ করার জন্য আদর্শ নন-ইনভেসিভ টুল।

MV এবং HV সাবস্টেশন উভয়ই HJF-500 ব্যবহার করে নিরীক্ষণ করা যেতে পারে বিভিন্ন ধরণের সেন্সর যা এর সাথে সংযুক্ত হতে পারে।সাধারণ এমভি এবং এইচভি সম্পদ যা আংশিক নিষ্কাশনের জন্য নির্ণয় করা যেতে পারে তার মধ্যে রয়েছে সুইচগিয়ার, ট্রান্সফরমার, জিআইএস এবং এইচভি কেবল ইত্যাদি।

উচ্চ ব্যান্ডউইথ একসাথে PRPD (ফেজ সলভড আংশিক স্রাব) প্যাটার্ন ডিসপ্লে বিভিন্ন ধরণের ত্রুটিকে বিভাগ করতে পারে।বিপজ্জনক অভ্যন্তরীণ আংশিক স্রাব থেকে করোনা স্রাব এবং পৃষ্ঠের স্রাব সহজেই আলাদা করা যায়, যা এই ধরনের প্রযুক্তির আরেকটি সুবিধা।

HJF-500 ইউনিট 4-ইঞ্চি টাচ স্ক্রিনের মাধ্যমে পরিচালিত হতে পারে।অন্তর্নির্মিত লিথিয়াম ব্যাটারি HJF-500 ইউনিটের জন্য গৃহীত হয় এবং অপারেটিং সময় 6 ঘন্টারও বেশি।

প্রধান বৈশিষ্ট্য

●এমভি এবং এইচভি সাবস্টেশনে অনলাইন পিডি পরিমাপের জন্য অ-আক্রমণকারী টুল

● 1টি অন্তর্নির্মিত TEV সেন্সর (স্ট্যান্ডার্ড কনফিগারেশন), 1টি অন্তর্নির্মিত অতিস্বনক সেন্সর (স্ট্যান্ডার্ড কনফিগারেশন), 1টি বহিরাগত অতিস্বনক সেন্সর (বিকল্প কনফিগারেশন), 1টি বহিরাগত UHF সেন্সর (বিকল্প 1), কনফিগারেশন সহ 5টি সেন্সর দিয়ে সজ্জিত করতে সক্ষম এইচএফসিটি সেন্সর (বিকল্প কনফিগারেশন)।

●একক প্যাকেজে একাধিক ফাংশন একত্রিত করে

● পৃষ্ঠ এবং অভ্যন্তরীণ PD জন্য অতিস্বনক এবং TEV সেন্সর

●UHF পরিমাপ উচ্চ ব্যান্ডউইথের PD কার্যকলাপ সঠিকভাবে পরিমাপ করতে পারে

● HV তারের PD কার্যকলাপ HFCT ব্যবহার করে পরিমাপ করা হয়

●উচ্চ নমুনা হার, শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা

PRPD প্যাটার্ন স্বীকৃতির জন্য পাওয়ার ফ্রিকোয়েন্সির সাথে সিঙ্ক্রোনাইজেশন

●সময় ডোমেন সিগন্যাল তরঙ্গরূপ, PRPD বর্ণালী, PRPS বর্ণালী ইত্যাদি স্রাব নিদর্শন প্রদান করুন বিভিন্ন ধরনের স্রাবের বিশ্লেষণ উপলব্ধি করতে।

● পরীক্ষার ফলাফল বোর্ডে সংরক্ষণ করা যেতে পারে, এছাড়াও জেনারেট পরীক্ষার রিপোর্টের জন্য পিসিতে আপলোড করা যেতে পারে।

প্রযুক্তিগত তথ্য

●TEV পরিমাপ

পরিমাপ পরিসীমা: 0-60dBmV

রেজোলিউশন: 1dB

নির্ভুলতা: ±1dB

প্রতি চক্রে সর্বাধিক পালস: 1400

পরিমাপ ফ্রিকোয়েন্সি ব্যান্ড: 3~100MHz

●UHF পরিমাপ

সনাক্তকরণ ফ্রিকোয়েন্সি: 300-2000MHz

পরিমাপ পরিসীমা: 0-60dBmV

নির্ভুলতা: ＜1dBmV

সেন্সর ব্যান্ড: 300-2000MHz

●এএ পরিমাপ

পরিমাপ পরিসীমা: -6dBμV~68dBμV

রেজোলিউশন: 1dB

নির্ভুলতা: ±1dB

সেন্সর কেন্দ্র ফ্রিকোয়েন্সি: 40kHz

●AE পরিমাপ

পরিমাপ পরিসীমা: -6dBμV~68dBμV

রেজোলিউশন: 1dB

নির্ভুলতা: ±1dB

ফ্রিকোয়েন্সি পরিসীমা: 20~200kHz

●এইচএফসিটি পরিমাপ

সেন্সর ট্রান্সমিশন প্রতিবন্ধকতা: 5mV/mA

সনাক্তকরণ ফ্রিকোয়েন্সি: 1～30MHz

সংবেদনশীলতা: ≤50pC

●ডিসপ্লে: 4.0-ইঞ্চি RGB LCD স্ক্রিন

●পাওয়ার সাপ্লাই

অন্তর্নির্মিত ব্যাটারি: 3.7V/5000Ah লিথিয়াম ব্যাটারি

কাজের সময়: 6 ঘন্টার বেশি

ব্যাটারি চার্জার: AC90-264V বা DC 5V

●পরিবেশের অবস্থা

অপারেটিং তাপমাত্রা: -20 ~ 50 ℃

আর্দ্রতা: 20-85% আপেক্ষিক আর্দ্রতা

●বিবিধ

মাত্রা (হ্যান্ডহেল্ড হোস্ট): 210x100x35 মিমি

ওজন (হ্যান্ডহেল্ড হোস্ট): 0.4 কেজি

সংযোগ পোর্ট: পিসি সংযোগ বা চার্জার ইনপুটের জন্য একটি ইউএসবি পোর্ট, একটি বাহ্যিক সেন্সর পোর্ট, একটি 3.5 মিমি স্টেরিও হেডফোন জ্যাক

ইয়ারফোন: সর্বনিম্ন 8 ওহম

SD কার্ড: স্ট্যান্ডার্ড 16G

এমভি এবং এইচভি সাবস্টেশনে সুইচগিয়ার, ট্রান্সফরমার, জিআইএস এবং এইচভি কেবল ইত্যাদির আংশিক স্রাব কার্যকলাপ পরিমাপ করার জন্য মাল্টিফাংশনাল আংশিক ডিসচার্জ ডিটেক্টর HJF-500 হল আদর্শ নন-ইনভেসিভ টুল।
