বহুমুখী সেকেন্ডারি ইনজেকশন টেস্ট সেট

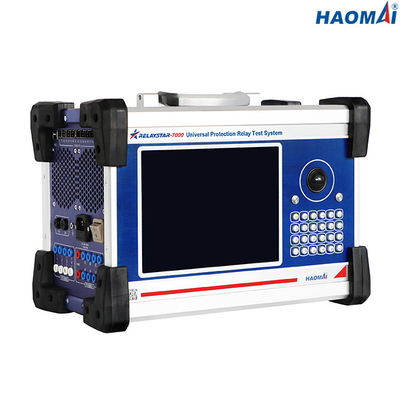

মডেল:RELAYSTAR-7000
RELAYSTAR-7000 হল একটি মাল্টিপারপাস এবং ফিল্ড পোর্টেবল সেকেন্ডারি ইনজেকশন টেস্ট সেট, যা ইলেক্ট্রো-মেকানিকাল, সলিড-স্টেট এবং মাইক্রোপ্রসেসর-ভিত্তিক সুরক্ষা রিলে, IEC61850 IEDs এবং মার্জিং ইউনিট পরীক্ষা করতে সক্ষম।
RELAYSTAR-7000 ANSI/IEEE নং-এ সংজ্ঞায়িত সমস্ত প্রচলিত সুরক্ষা রিলে পরীক্ষা করতে 6-ফেজ কারেন্ট (6×0…30A) এবং 6-ফেজ ভোল্টেজ (6×0…150V) আউটপুট করতে পারে।
RELAYSTAR-7000 ইউনিটটি 9.7-ইঞ্চি TFT LCD টাচ-স্ক্রিন, কীপ্যাড এবং মাউস সহ বিল্ট-ইন ইন্ডাস্ট্রিয়াল পিসির মাধ্যমে পরিচালনা করা যেতে পারে, যা ব্যবহারকারীকে দ্রুত এবং সহজে ম্যানুয়াল, স্থির অবস্থা এবং গতিশীল পরীক্ষা সম্পাদন করতে দেয়।
পিসিতে সংযোগ করার জন্য, প্রতিটি RELAYSTAR-7000 ইউনিট RELAYSTAR সফ্টওয়্যারের ইনস্টলেশন সংস্করণের সাথে আসে।রিলেস্টার সফ্টওয়্যার উইন্ডোজ অপারেটিং সিস্টেম সহ একটি পিসিতে চলতে পারে।
প্রধান বৈশিষ্ট্য
●ইলেক্ট্রো-মেকানিকাল, সলিড-স্টেট এবং মাইক্রোপ্রসেসর-ভিত্তিক প্রতিরক্ষামূলক রিলে, IEC61850 IEDs এবং একত্রিত ইউনিট পরীক্ষা করতে সক্ষম
●6-ফেজ কারেন্ট(6×0…30A) + 6-ফেজ ভোল্টেজ(6×0…150V) আউটপুট
● স্বজ্ঞাত উচ্চ রেজোলিউশন গ্রাফিক TFT LCD স্ক্রিন ব্যবহার করে একা একা অপারেশন, পরিচালনা করার জন্য কোন পিসি প্রয়োজন হয় না
●PC দূরবর্তী পরীক্ষা ক্ষমতা
●উচ্চ বর্তমান এবং উচ্চ শক্তি
● অন্তর্নির্মিত তরঙ্গরূপ পর্যবেক্ষণ এবং রেকর্ডিং
●ডাইনামিক জিপিএস স্যাটেলাইট সিঙ্ক্রোনাইজ এন্ড-টু-এন্ড টেস্টিং ক্ষমতা
●IEC61850 পরীক্ষার ক্ষমতা
প্রযুক্তিগত তথ্য
সাধারণ কারেন্ট এবং ভোল্টেজ আউটপুট
| বর্তমান জেনারেটর |
পরিসর বিন্যাস |
6-ফেজ AC(LN): 6x0…30A |
| DC(LN): 6x0…±10 A |
| শক্তি |
6-ফেজ AC(LN): 30A এ 6x450VA |
| DC(LN): 10A এ 6x120VA |
| সঠিকতা |
AC:±1mA(≤0.2A), ≤0.1% (0.2~30A) |
| DC: ±5mA(0.2~0.5A), ≤0.2% (0.5~10A) |
| রেজোলিউশন |
1mA |
| ভোল্টেজ জেনারেটর |
পরিসর বিন্যাস |
6-ফেজ AC(LN): 6x0…150V |
| DC(LN): 6x0…±160V |
| শক্তি |
6-ফেজ AC(LN): 150V এ 6x80VA |
| DC(LN): 160V এ 6x80VA |
| সঠিকতা |
AC:±2mV(0.2~2V), ≤0.1% (2~150V) |
| DC:±10mV (0.5~5V), ≤0.2% (5~160V) |
| রেজোলিউশন |
1mV |
| সাধারণ জেনারেটর |
ফ্রিকোয়েন্সি |
পরিসীমা: 0 ~ 1200Hz |
| নির্ভুলতা: <1mHz(0~65Hz), <10mHz(65~450Hz), <20mHz(450~1200Hz) |
| রেজোলিউশন: 0.001Hz |
| পর্যায় |
পরিসীমা: -360° ~+360° |
| নির্ভুলতা: 0.1° |
| রেজোলিউশন: 0.01° |
| হারমোনিক |
সুপারপজিশন অর্ডার: 2~24 বার |
| বিকৃতি: ≤0.5% |
ইথারনেট কমিউনিকেশন ইন্টারফেস
| মোড |
10/100Base-TX(10/100Mbit, twisted-pair, auto-crossover) |
| বন্দরের সংখ্যা |
2 |
| ইন্টারফেসের প্রকার |
RJ45 |
| অবস্থা ইঙ্গিত |
এলইডি লাইট |
অপটিক্যাল ফাইবার কমিউনিকেশন ইন্টারফেস
| মোড |
100Base-FX (100Mbit, অপটিক্যাল ফাইবার, ফুল ডুপ্লেক্স) |
| বন্দরের সংখ্যা |
8 |
| ইন্টারফেসের প্রকার |
এলসি |
| ফাইবার টাইপ |
62.5/125μm (মাল্টি-মোড ফাইবার) |
| তরঙ্গদৈর্ঘ্য |
1310nm |
| সংক্রমণ দূরত্ব |
>1 কিমি |
| অবস্থা ইঙ্গিত |
এলইডি লাইট |
FT3 ইন্টারফেস
| বন্দরের সংখ্যা |
9 (ট্রান্সমিট করার জন্য 8, প্রাপ্তির জন্য 1) |
| ইন্টারফেসের প্রকার |
ST |
| ফাইবার টাইপ |
62.5/125μm (মাল্টি-মোড ফাইবার) |
| তরঙ্গদৈর্ঘ্য |
850nm |
বাইনারি ইনপুট
| সংখ্যা |
8 |
| টাইপ |
সম্ভাব্য-মুক্ত যোগাযোগ বা নিষ্ক্রিয় যোগাযোগ (স্বয়ংক্রিয় সনাক্তকরণ) |
| থ্রেশহোল্ড বৈশিষ্ট্য |
"0": 0～6V;"1":12V～250V |
বাইনারি আউটপুট
| সংখ্যা |
4 |
| টাইপ |
নিষ্ক্রিয় যোগাযোগ |
| বিরতি ক্ষমতা |
250VAC/0.5A;250VDC/0.2A |
অন্তর্নির্মিত পর্যবেক্ষণ এবং রেকর্ডিং
| মনিটরিং |
স্রোত এবং ভোল্টেজ আউটপুট |
| রেকর্ডিং |
এনালগ আউটপুট, বাইনারি ইনপুট/আউটপুট স্থিতি |
| মোড |
রিয়েল টাইম মনিটরিং, কোন বাহ্যিক তারের প্রয়োজন নেই |
| রেকর্ডিং দৈর্ঘ্য |
সীমাহীন (অভ্যন্তরীণ মেমরি পূর্ণ না হওয়া পর্যন্ত) |
পাওয়ার সাপ্লাই
| নামমাত্র ইনপুট ভোল্টেজ |
কাস্টমাইজড (AC230V/120V±10%, 1-ফেজ) |
| নামমাত্র ফ্রিকোয়েন্সি |
50/60 Hz |
| রেট করা বর্তমান |
10A 230V / 12A এ 120V |
| সংযোগ |
স্ট্যান্ডার্ড এসি সকেট (IEC 60320) |
পরিবেশের অবস্থা
| অপারেশন তাপমাত্রা |
0 ... +50 °সে (+32 ... +122 °ফা) |
| সংগ্রহস্থল তাপমাত্রা |
-25 ... +70 °সে (-13 ... +158 °ফা) |
| আর্দ্রতা পরিসীমা |
আপেক্ষিক আর্দ্রতা 5 ... 95 %, অ ঘনীভূত |
| কম্পন |
IEC 60068-2-6(20m/s2 at 10 ... 150 Hz) |
বিবিধ
| ওজন |
19.5 কেজি (42.99 পাউন্ড) |
| মাত্রা (W x H x D, হ্যান্ডেল ছাড়া) |
405×295×250mm(15.94x11.61x9.84 in) |
RELAYSTAR-7000 হল একটি বহুমুখী এবং ফিল্ড পোর্টেবল সেকেন্ডারি ইনজেকশন পরীক্ষা যা প্রচলিত সাবস্টেশনে সমস্ত ধরণের সুরক্ষা রিলে পরীক্ষা করার জন্য সেট করা হয়, এছাড়াও IEC61850 IED এবং স্মার্ট সাবস্টেশনে একত্রিত ইউনিট পরীক্ষা করা হয়।
মাল্টিপারপাস সেকেন্ডারি ইনজেকশন টেস্ট সেট RELAYSTAR-7000 ISO/IEC 17025 এর অধীনে স্বীকৃত চীন KETOP ল্যাবরেটরিতে টাইপ টেস্ট পাস করেছে, এছাড়াও ISO/IEC 17025 এর অধীনে স্বীকৃত তৃতীয় পক্ষের পরীক্ষাগারে ক্যালিব্রেট করা হয়েছে।
