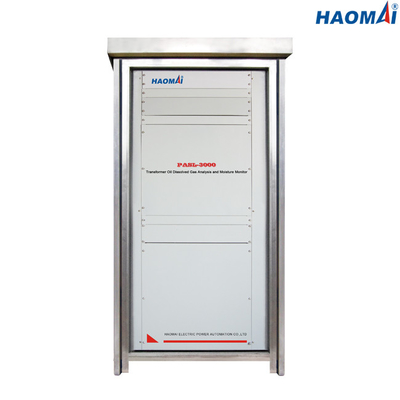

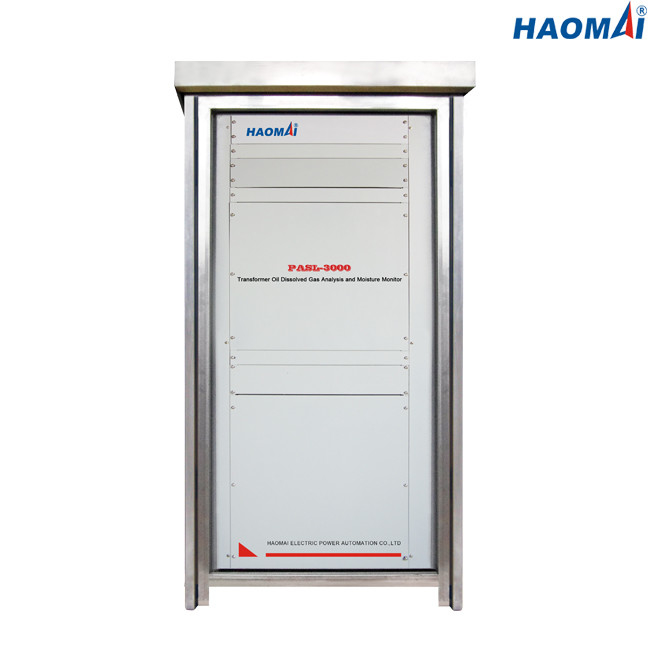

একাধিক গ্যাস ট্রান্সফরমার ডিজিএ মনিটরিং ইউনিট
মডেল: PASL-3000
উদ্ভাবনীভাবে সেমিকন্ডাক্টর লেজার প্রযুক্তি এবং ফটো-অ্যাকোস্টিক স্পেকট্রোস্কোপি সনাক্তকরণ প্রযুক্তি ব্যবহার করে, একাধিক গ্যাস ট্রান্সফরমার DGA মনিটরিং ইউনিট PASL-3000 হাইড্রোজেন (H2), কার্বন মনোক্সাইড (CO), কার্বন ডাই অক্সাইড (CO2), মিথেন (CH4), অ্যাসিটিলিন (C2H2) পরিমাপ করতে পারে। , ইথেন(C2H6), ইথিলিন(C2H4) ইত্যাদি দ্রবীভূত গ্যাসগুলি যেমন আন্তর্জাতিক মানদণ্ড এবং সেইসাথে তেলে আর্দ্রতা (H2O) দ্বারা বর্ণিত।অন-লাইন পরিমাপ ব্যবহারকারীকে ট্রান্সফরমার ত্রুটিগুলির সম্পূর্ণ পরিসর সনাক্ত এবং নির্ণয় করতে দেয়।
PASL-3000 হল অন-লাইন ট্রান্সফরমার ডিজিএ মনিটরিং ইউনিট, যা বিদ্যুৎ উৎপাদন, ট্রান্সমিশন বা শিল্প ক্ষেত্রে মাঝারি এবং বড় আকারের ট্রান্সফরমারগুলি পর্যবেক্ষণ করতে ব্যাপকভাবে ব্যবহৃত হয়।
প্রধান বৈশিষ্ট্য
●এই মনিটরিং ইউনিটটি একটি নতুন ক্ষেত্রে সেমিকন্ডাক্টর লেজার প্রযুক্তি এবং ফটোঅ্যাকোস্টিক স্পেকট্রোস্কোপি প্রযুক্তি প্রবর্তন করে, যা ট্রান্সফরমার তেলে দ্রবীভূত গ্যাস সনাক্তকরণ, মূল ট্রান্সফরমারের প্রাথমিক পর্যায়ে ত্রুটি সনাক্তকরণের হার উন্নত করে এবং ত্রুটির ঘটনা কমাতে উল্লেখযোগ্য প্রভাব ফেলে। অপারেশন এবং রক্ষণাবেক্ষণ খরচ।
●সমস্ত উপাদান দ্রবীভূত গ্যাস পরিমাপ এবং বিশ্লেষণ.হাইড্রোজেন(H2), কার্বন মনোক্সাইড(CO), কার্বন ডাই অক্সাইড(CO2), মিথেন(CH4), অ্যাসিটিলিন(C2H2), ইথেন(C2H6), ইথিলিন(C2H4), আর্দ্রতা(এর গ্যাস উপাদানের বিষয়বস্তু পরিমাপ করতে ফটো-অ্যাকোস্টিক স্পেকট্রোস্কোপি গ্রহণ করুন) H2O) ইত্যাদি। 8 ধরনের গ্যাস, নাইট্রোজেন (N2) এবং অক্সিজেন (O2) এর উপাদানগুলির পরিমাপের জন্যও প্রসারিত করা যেতে পারে।
●কোন ক্যারিয়ার গ্যাস নেই, রক্ষণাবেক্ষণ নেই, পাওয়ার কাট ইনস্টলেশন নেই।তেলের নমুনাটি তেলের খাঁড়ির মাধ্যমে সরাসরি নমুনা করা হয় এবং তেলের নমুনা বিশ্লেষণের পরে তেল ট্যাঙ্কে ফেরত দেওয়া হয়, তাই ইনস্টলেশনের সময় কোনও পাওয়ার কাটা হয় না।অপারেশন চলাকালীন কোন ক্যারিয়ার গ্যাস এবং পুনরায় ক্রমাঙ্কনের প্রয়োজন নেই, যা সত্যিই রক্ষণাবেক্ষণ-মুক্ত।
● সংকীর্ণ ব্যান্ডউইথ সঠিক পরীক্ষা, হস্তক্ষেপ এড়ান।লেজারের আলোর উৎস, কোনো ফিল্টার নয়, মিশ্র ফল্ট গ্যাস, উচ্চ পরিমাপের নির্ভুলতা, ভাল পুনরাবৃত্তিযোগ্যতা সনাক্ত করার সময় সঠিকভাবে ক্রস হস্তক্ষেপ এড়াতে পারে।
● ধ্রুবক তাপমাত্রা ভ্যাকুয়াম degassing, নিরাপদ এবং নির্ভরযোগ্য.উচ্চ degassing দক্ষতা, degassing তেল নমুনা বহিরাগত বায়ু সঙ্গে যোগাযোগ করে না, তেল নমুনা "0" দূষণ "0" ক্ষতি, ট্রান্সফরমার তেল ফেরত নিরাপত্তা নিশ্চিত করতে.
● বৈদ্যুতিকভাবে মডুলেটেড লেজার যান্ত্রিক কাঠামোগত ব্যর্থতা এড়ায়।লেজারটি পালস অপটিক্যাল সিগন্যাল তৈরি করতে বৈদ্যুতিক সংকেত দ্বারা চালিত হয়, যা ঐতিহ্যগত ইনফ্রারেড আলোর উত্স ফটোঅ্যাকোস্টিক স্পেকট্রাম সিস্টেমের মডুলেশন ডিস্ককে প্রতিস্থাপন করে, যান্ত্রিক কম্পন এবং ক্ষতি হ্রাস করে এবং সরঞ্জামের ব্যর্থতার হার হ্রাস করে।
● দূরবর্তী টার্মিনাল প্রদর্শন.মনিটরটি MODBUS এবং IEC61850 প্রোটোকল সমর্থন করে, যা দূরবর্তী টার্মিনাল ডিসপ্লে প্রদান করতে পারে, যার মধ্যে রয়েছে সরঞ্জামের অপারেশন স্থিতি, রিয়েল-টাইম পরিমাপ ডেটা, ডেটা কলাম বিশ্লেষণ গ্রাফ, ট্রেন্ড গ্রাফ, রিপোর্ট এবং সতর্কতা প্রম্পট।
● একাধিক তথ্য যোগাযোগ, দূরবর্তী কেন্দ্রীভূত ব্যবস্থাপনা.উন্নত দূরবর্তী কেন্দ্রীভূত ব্যবস্থাপনা সফ্টওয়্যার একাধিক মনিটরের চলমান স্থিতি এবং পরীক্ষার ডেটা সংক্ষিপ্ত এবং নিরীক্ষণ করতে পারে এবং নিখুঁত প্রবণতা বিশ্লেষণ এবং নির্ণয়ের ফলাফল সরবরাহ করতে পারে।এটি RS485, ইথারনেট, GPRS, অপটিক্যাল ফাইবার ইত্যাদি যোগাযোগ মোড সমর্থন করে।
প্রযুক্তিগত তথ্য
| পাওয়ার সাপ্লাই |
AC220V/2kW বা কাস্টমাইজড পাওয়ার সাপ্লাই |
ফল্ট গ্যাসের ধরন |
ন্যূনতম পরিমাপের সীমা |
সর্বোচ্চ পরিমাপের সীমা |
| আর্দ্রতা |
10∼95% RH নন-কন্ডেন্সিং |
H2 |
2 পিপিএম |
5,000 পিপিএম |
| তাপমাত্রা |
পরিবেশের তাপমাত্রা: -40℃∼55℃(-10℃∼55℃ যখন শুরু হয়) |
CO2 |
10 পিপিএম |
50,000 পিপিএম |
| তেল তাপমাত্রা:: 10℃∼100℃ |
CO |
2 পিপিএম |
50,000 পিপিএম |
| ঘের |
IP55 |
CH4 |
0.5 পিপিএম |
50,000 পিপিএম |
| মাত্রা |
850(W)x800(D)x1700(H)mm |
C2H2 |
0.1 পিপিএম |
50,000 পিপিএম |
| ওজন |
<350 কেজি |
C2H4 |
0.5 পিপিএম |
50,000 পিপিএম |
| নির্ভুলতা পরিমাপ |
ন্যূনতম পরিমাপের সীমা বা ±30% (যেটি বেশি) |
C2H6 |
0.5 পিপিএম |
2,000 পিপিএম |
| |
H2O |
0∼100%(RS) বা পিপিএম-এ দেওয়া |
| |
|
|
|
|
|
একাধিক গ্যাস ট্রান্সফরমার ডিজিএ মনিটরিং ইউনিট PASL-3000 হাইড্রোজেন(H2), কার্বন মনোক্সাইড(CO), কার্বন ডাই অক্সাইড(CO2), মিথেন(CH4), অ্যাসিটিলিন(C2H2), ইথেন(C2H6), ইথিলিন নিরীক্ষণের জন্য নির্ভরযোগ্য অনলাইন ইউনিট। (C2H4) ইত্যাদি। বিদ্যুৎ কেন্দ্র বা সাবস্টেশনে মাঝারি ও বড় আকারের ট্রান্সফরমারের দ্রবীভূত গ্যাস এবং আর্দ্রতা (H2O)।
