| ফাংশন |
চার-তার, তিন-তারের বা দুই-তারের পদ্ধতি, নির্বাচন পদ্ধতি বা ডাবল ক্ল্যাম্প পদ্ধতি দ্বারা স্থল প্রতিরোধের পরিমাপ করুন, মাটির রোধ পরিমাপ করুন, গ্রাউন্ড ভোল্টেজ এবং এসি ভোল্টেজ পরিমাপ করুন |
| পরিবেষ্টিত তাপমাত্রা এবং আর্দ্রতা |
23℃±5℃, 75%rh নিচে |
| পাওয়ার সাপ্লাই |
DC 6V/4.5Ah লিড-অ্যাসিড ব্যাটারি, স্ট্যান্ডবাইয়ের জন্য 100 ঘণ্টার বেশি স্থায়ী হয় |
| হস্তক্ষেপ ভোল্টেজ |
<20V (এড়ানো উচিত) |
| হস্তক্ষেপ বর্তমান |
<2A (এড়ানো উচিত) |
| R পরিমাপের সময় ইলেক্ট্রোড ব্যবধান |
a＞5d |
| ρ পরিমাপের সময় ইলেক্ট্রোড ব্যবধান |
a＞20h |
| অক্জিলিয়ারী স্থল প্রতিবন্ধকতা |
রেফারেন্স শর্ত <100Ω, কাজের অবস্থা <5kΩ |
| পরিমাপ সীমা |
গ্রাউন্ড রেজিস্ট্যান্স: 0.00Ω~30.00kΩ |
| মাটির প্রতিরোধ ক্ষমতা: 0.00Ωm~9999kΩm |
| গ্রাউন্ড ভোল্টেজ: 0.00V~100.0V |
| পরিমাপ মোড |
সুনির্দিষ্ট চার-তারের বা তিন-তারের পরিমাপ, সাধারণ দুই-তারের পরিমাপ |
| পরিমাপ পদ্ধতি |
স্থল প্রতিরোধের: রেট করা বর্তমান এবং মেরু পরিবর্তন পদ্ধতি
মাটির প্রতিরোধ ক্ষমতা: চার-মেরু পদ্ধতি
গ্রাউন্ড ভোল্টেজ: গড় সংশোধন (ইন্টারফেসের মধ্যে এস-ইএস)
|
| পরীক্ষার ফ্রিকোয়েন্সি |
128Hz |
| শর্ট সার্কিট পরীক্ষা বর্তমান |
> 20mA (সাইন ওয়েভ) |
| ওপেন সার্কিট টেস্ট ভোল্টেজ |
AC 28V সর্বোচ্চ |
| ইলেক্ট্রোড ব্যবধান পরিসীমা |
1m ~ 100m সেট করা যেতে পারে |
| গিয়ার পরিবর্তন |
স্থল প্রতিরোধের: সম্পূর্ণ স্বয়ংক্রিয় স্থানান্তর 0.00Ω~30.00kΩ |
| মাটির প্রতিরোধ ক্ষমতা: সম্পূর্ণ স্বয়ংক্রিয় স্থানান্তর 0.00 Ωm~9999kΩm |
| ব্যাকলাইট |
নিয়ন্ত্রণযোগ্য ধূসর পর্দার ব্যাকলাইট, আবছা জায়গায় ব্যবহারের জন্য উপযুক্ত |
| প্রদর্শন মোড |
4-বিট বড় LCD ডিসপ্লে, ধূসর স্ক্রিন ব্যাকলাইট |
| পরিমাপের নির্দেশাবলী |
পরিমাপের সময় LED ফ্ল্যাশিং সূচক |
| এলসিডি সাইজ |
111 মিমি × 68 মিমি |
| এলসিডি ডিসপ্লে ক্ষেত্র |
108 মিমি × 65 মিমি |
| যন্ত্রের মাত্রা |
LxWxH: 277.2mm×227.5mm×153mm |

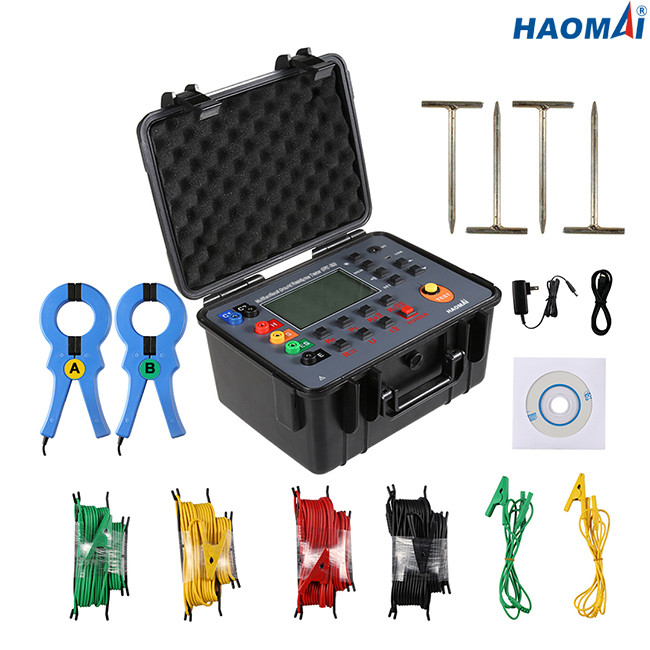

| স্ট্যান্ডার্ড টেস্ট লিড |
4 পিসি: লাল 15 মি, কালো 15 মি, হলুদ 10 মি, সবুজ 10 মি |
| সহজ পরীক্ষা বাড়ে |
2 পিসি: হলুদ 1.6 মি, সবুজ 1.6 মি |
| অক্জিলিয়ারী গ্রাউন্ড রড |
4 পিসি: φ10 মিমি × 200 মিমি |
| সময় পরিমাপ |
গ্রাউন্ড ভোল্টেজ: প্রায় 3 বার/সেকেন্ড। |
| গ্রাউন্ড রেজিস্ট্যান্স / মাটির প্রতিরোধ ক্ষমতা: প্রায় 7 সেকেন্ড/সময় |
| লাইন ভোল্টেজ |
AC100V এর নিচে পরিমাপ (গ্রাউন্ড ভোল্টেজ পরিমাপ ফাংশন বাণিজ্যিক শক্তি পরিমাপ করতে ব্যবহার করা যাবে না) |
| ইউএসবি ইন্টারফেস |
ইউএসবি ইন্টারফেস, সফ্টওয়্যার মনিটরিং, স্টোরেজ ডেটা সংরক্ষণ এবং মুদ্রণের জন্য কম্পিউটারে আপলোড করা যেতে পারে। |
| যোগাযোগ তারের |
1 পিসি USB যোগাযোগ তার, দৈর্ঘ্য: 1.5 মি |
| তথ্য ভান্ডার |
500 ডেটা সেট।"MEM" হল স্টোরেজ সূচক, "FULL" প্রতীক ইঙ্গিত করে যে মেমরি পূর্ণ। |
| ডেটা কোয়েরি |
"MR" চিহ্ন দেখা যাচ্ছে |
| ওভারফ্লো প্রদর্শন |
ওভার-রেঞ্জ ওভারফ্লো ফাংশন: "OL" চিহ্ন প্রদর্শিত হয়। |
| হস্তক্ষেপ পরীক্ষা |
হস্তক্ষেপ সংকেত স্বয়ংক্রিয় সনাক্তকরণ.হস্তক্ষেপ ভোল্টেজ 5V এর চেয়ে বেশি হলে "NOISE" চিহ্ন নির্দেশ করে। |
| সহায়ক স্থল পরীক্ষা |
অক্জিলিয়ারী গ্রাউন্ড ইম্পিডেন্স টেস্ট ফাংশন সহ, 0.00KΩ ~ 30kΩ (Rh max = 3kΩ +100R <50kΩ, Rs max = 3kΩ +100R <50kΩ) |
| অ্যালার্ম ফাংশন |
পরিমাপ করা মান অ্যালার্ম সেটিং মান ছাড়িয়ে গেলে অ্যালার্ম দিন |
| ব্যাটারির ভোল্টেজ |
ব্যাটারি পাওয়ার রিয়েল-টাইম ডিসপ্লে, ব্যাটারির ভোল্টেজ কম হলে সময়মত চার্জ করার কথা মনে করিয়ে দেয়। |
| স্বয়ংক্রিয় শাটডাউন |
"APO" চিহ্ন প্রদর্শিত হবে, 15 মিনিটের পরে স্বয়ংক্রিয়ভাবে শাটডাউন |
| শক্তি খরচ |
স্ট্যান্ডবাই: 40mA (ব্যাকলাইট বন্ধ) |
| ব্যাকলাইট চালু করুন: প্রায় 43mA |
| কাজ: 75mA (ব্যাকলাইট বন্ধ) |
| ওজন |
যন্ত্র: 2.45 কেজি (ব্যাটারি সহ) |
| টেস্ট লিড: 1.3 কেজি |
| সহায়ক গ্রাউন্ড রড: 0.85 কেজি (4 পিসি) |
| কাজের তাপমাত্রা এবং আর্দ্রতা |
-10℃～40℃, 80%RH নিচে |
| স্টোরেজ তাপমাত্রা এবং আর্দ্রতা |
-20℃～60℃, 70%RH নিচে |
| অতিরিক্ত ধারন রোধ |
স্থল প্রতিবন্ধকতা পরিমাপ: HE এবং S-ES পোর্টের মধ্যে AC 280V/3 সেকেন্ড |
| নিরোধক পরীক্ষা |
20MΩ উপরে (সার্কিট এবং কেসের মধ্যে 500V) |
| ভোল্টেজ সহ্য করুন |
AC 3700V/rms (সার্কিট এবং কেসের মধ্যে) |
| ইএমসি |
IEC61326 |
| নিরাপত্তা |
IEC61010-1(CAT Ⅲ 300V, CAT IV 150V, দূষণের মাত্রা 2)
IEC61010-031
IEC61557-1 (স্থল প্রতিবন্ধকতা)
IEC61557-5 (মাটির প্রতিরোধ ক্ষমতা)
JJG 366-2004
|
