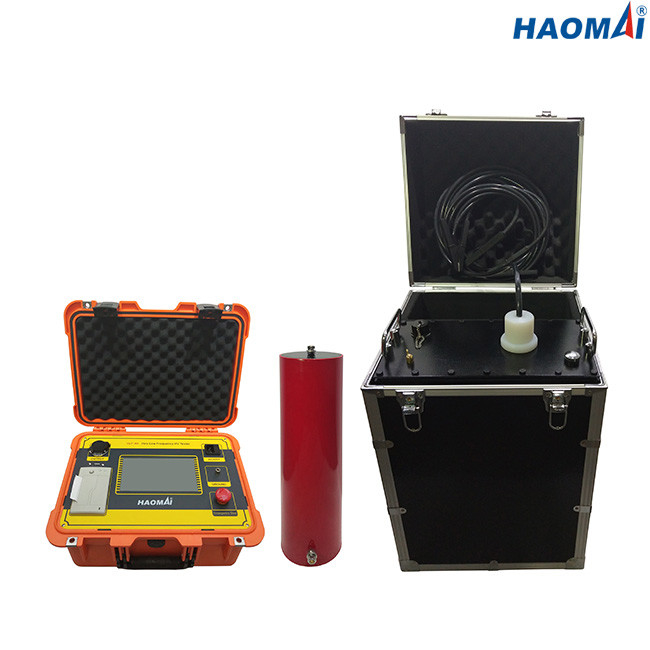

খুব কম ফ্রিকোয়েন্সি হিপট টেস্টার
মডেল: VLF-80
VLF মানে খুবই কম ফ্রিকোয়েন্সি।ভিএলএফ হিপট টেস্টার একটি এসি আউটপুট উচ্চ ভোল্টেজ যন্ত্র।ভিএলএফ এইচভি টেস্টার সাইনোসয়েডাল এসি ভোল্টেজ প্রদান করে কিন্তু 0.1Hz-0.02Hz এ, প্রচলিত AC টেস্ট সেটের 50/60 Hz আউটপুটের তুলনায়।এটি এখনও একটি এসি ভোল্টেজ যার সাইনোসয়েডাল পোলারিটি প্রতি অর্ধ চক্রের বিপরীত হয়।
VLF হিপট টেস্টার উচ্চ ক্যাপ্যাসিট্যান্স লোড যেমন কেবল এবং ঘূর্ণায়মান যন্ত্রপাতি (মোটর/জেনারেটর) পরীক্ষা করতে ব্যবহৃত হয়।একটি AC উৎসের ফ্রিকোয়েন্সি যত কম হবে, ক্যাপাসিটিভ লোডে ভোল্টেজ প্রয়োগ করতে প্রয়োজনীয় কারেন্ট এবং পাওয়ার তত কম হবে।
ভিএলএফ হিপট টেস্টারের প্রধান ব্যবহার হল মাঝারি এবং উচ্চ ভোল্টেজ শিল্ডেড পাওয়ার ক্যাবল পরীক্ষা করা।এটি ইনস্টলেশন বা মেরামতের পরে একটি তারের যাচাই করার জন্য বিশেষভাবে মূল্যবান।পরীক্ষার সময় ত্রুটিগুলি ব্যর্থ হতে, ত্রুটি খুঁজে বের করতে, মেরামত বা প্রতিস্থাপন করতে এবং একটি ভাল তারের সাথে রেখে দিতে VLF ব্যবহার করুন।
ভিএলএফ হিপট টেস্টার বড় ঘূর্ণায়মান যন্ত্রপাতি (মোটর/জেনারেটর) পরীক্ষা করার জন্যও খুব উপযোগী, যেহেতু এটি ফিল্ড টেস্টিং কয়েলগুলির একটি বহনযোগ্য এবং সাশ্রয়ী মূল্যের পদ্ধতি প্রদান করে এবং এটি IEEE 433-2009 মান দ্বারা নির্দিষ্ট করা হয়েছে।
প্রধান বৈশিষ্ট্য
●আউটপুট ফ্রিকোয়েন্সি: 0.1Hz, 0.05Hz, 0.02Hz
●বর্তমান, ভোল্টেজ এবং তরঙ্গরূপ ডেটা উচ্চ-ভোল্টেজ দিক থেকে সরাসরি নমুনা করা হয়, যা সঠিক তথ্য নিশ্চিত করে।
● overvoltage সুরক্ষা ফাংশন সঙ্গে.যখন আউটপুট সেট ভোল্টেজ সীমা অতিক্রম করে, যন্ত্রটি সুরক্ষার জন্য বন্ধ হয়ে যাবে, এবং কর্ম সময় 20ms এর কম।
●উচ্চ এবং নিম্ন ভোল্টেজ ডবল সুরক্ষা জন্য overcurrent সুরক্ষা ফাংশন সঙ্গে.উচ্চ ভোল্টেজ দিক সুনির্দিষ্ট স্টপ সুরক্ষা মান অনুযায়ী সেট করা যেতে পারে।যখন লো-ভোল্টেজের দিকে কারেন্ট রেট করা কারেন্টকে ছাড়িয়ে যায়, তখন এটি সুরক্ষার জন্য বন্ধ করা হবে এবং অপারেশন সময় 20ms এর কম।
●উচ্চ ভোল্টেজ আউটপুট সুরক্ষা প্রতিরোধকটি বুস্টার বডিতে ডিজাইন করা হয়েছে, তাই বাইরে অন্য সুরক্ষা প্রতিরোধকের সাথে সংযোগ করার দরকার নেই।
● উচ্চ এবং নিম্ন ভোল্টেজ বন্ধ লুপ নেতিবাচক প্রতিক্রিয়া নিয়ন্ত্রণ সার্কিট গৃহীত হয়, তাই আউটপুট কোন ক্যাপাসিট্যান্স বৃদ্ধি প্রভাব আছে.
●পরীক্ষার ফলাফল পরীক্ষকের মধ্যে সংরক্ষণ করা যেতে পারে।
●পরীক্ষার ফলাফল বিল্ট-ইন থার্মাল প্রিন্টারের মাধ্যমে প্রিন্ট করা যেতে পারে।
প্রযুক্তিগত তথ্য
1) আউটপুট রেটেড ভোল্টেজ: 80kV/30mA (শীর্ষ মান)
2) আউটপুট ফ্রিকোয়েন্সি: 0.1Hz, 0.05Hz, 0.02Hz
3) লোড ক্ষমতা:
0.1Hz, সর্বোচ্চ1.1µF
0.05Hz, সর্বোচ্চ2.2µF
0.02Hz, সর্বোচ্চ5.5µF
4) পরিমাপের নির্ভুলতা: 3%
5) ভোল্টেজ ইতিবাচক এবং নেতিবাচক সর্বোচ্চ মান ত্রুটি: ≤3%
6) ভোল্টেজ তরঙ্গরূপ বিকৃতি: ≤ 5％
7) কাজের অবস্থা
তাপমাত্রা: -10℃~+40℃
আর্দ্রতা: ≤ 85％RH
8) পাওয়ার সাপ্লাই: AC220V±10%, 50/60Hz
খুব কম ফ্রিকোয়েন্সি হিপট টেস্টার VLF-80 0.1Hz, 0.05Hz বা 0.02Hz এ পাওয়ার ক্যাবল বা ঘূর্ণায়মান যন্ত্রপাতি (মোটর/জেনারেটর) পরিমাপের জন্য শক্তিশালী পরীক্ষার যন্ত্র।
