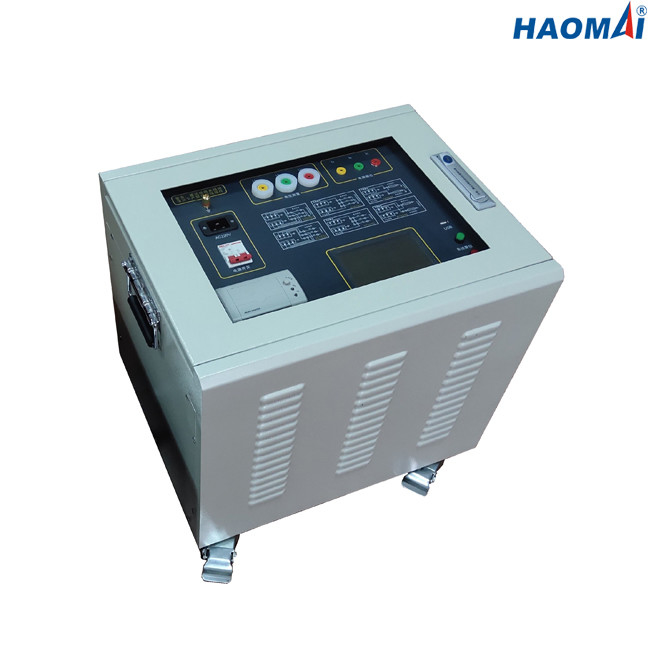

টাচ স্ক্রীন সহ মাল্টিপারপাস এইচভি কেবল টেস্টিং ইকুইপমেন্ট 8A 55Hz

ট্রান্সমিশন লাইন প্রতিবন্ধকতা বিশ্লেষক

মডেল: HLT-300

ট্রান্সমিশন লাইন ইম্পিডেন্স বিশ্লেষক HLT-300 পাওয়ার স্টেশন, সাবস্টেশন বা পরীক্ষাগারে বিভিন্ন উচ্চ-ভোল্টেজ ট্রান্সমিশন লাইন পরামিতি পরীক্ষা করার জন্য একটি উচ্চ-নির্ভুল যন্ত্র।যন্ত্রটি বিল্ট-ইন ফ্রিকোয়েন্সি কনভার্সন পাওয়ার মডিউলের সাথে ইন্টিগ্রেটেড স্ট্রাকচার, যা ফ্রিকোয়েন্সি কনভার্সন ভোল্টেজ রেগুলেশনের মাধ্যমে পাওয়ার আউটপুট করতে পারে।ফ্রিকোয়েন্সি 45Hz বা 55Hz এ পরিবর্তন করা যেতে পারে।সাইটে পাওয়ার ফ্রিকোয়েন্সি বৈদ্যুতিক ক্ষেত্রের হস্তক্ষেপ এড়াতে ডিজিটাল ফিল্টারিং প্রযুক্তি গৃহীত হয় এবং শক্তিশালী বৈদ্যুতিক ক্ষেত্রের হস্তক্ষেপের অধীনে সঠিক পরিমাপের সমস্যা মৌলিকভাবে সমাধান করা হয়।

প্রধান বৈশিষ্ট্য

● টাচ স্ক্রিন ব্যবহার করে একা একা অপারেশন, অপারেট করার জন্য কোন পিসি প্রয়োজন নেই

●সুপার বিরোধী আনয়ন ভোল্টেজ ক্ষমতা

● সঠিক পরিমাপের জন্য ফ্রিকোয়েন্সি রূপান্তর প্রযুক্তি গ্রহণ করুন

● সরাসরি প্ররোচিত ভোল্টেজ এবং প্ররোচিত বর্তমান পরিমাপ করতে সক্ষম

● HV ট্রান্সমিশন লাইনের প্রতিবন্ধকতা, প্রতিবন্ধক কোণ, প্রতিরোধ, বিক্রিয়া এবং আবেশ পরিমাপ করতে সক্ষম

● বোর্ডে পরীক্ষার ফলাফল সংরক্ষণ করতে সক্ষম

●বিল্ট-ইন থার্মাল প্রিন্টারের মাধ্যমে সরাসরি পরীক্ষার ফলাফল প্রিন্ট করতে সক্ষম

● সহজ তারের সংযোগ

প্রযুক্তিগত তথ্য

1) আউটপুট

● সর্বোচ্চ।আউটপুট ভোল্টেজ: AC 300V

আউটপুট ভোল্টেজ সঠিকতা: 0.5%

● সর্বোচ্চ।বর্তমান ভোল্টেজ: 8A

আউটপুট বর্তমান নির্ভুলতা: 0.5%

●আউটপুট ফ্রিকোয়েন্সি: 45Hz, 55Hz

2) ক্যাপাসিট্যান্স পরিমাপ

পরিমাপ পরিসীমা: 0.01~30µF

পরিমাপের নির্ভুলতা: ±1% রিডিং ±0.01µF (মাপা মান ≥1µF)

±2% রিডিং ±0.01µF (মাপা মান <1µF)

রেজোলিউশন: 0.0001µF

3) প্রতিবন্ধকতা পরিমাপ

পরিমাপ পরিসীমা: 0.1~400Ω

পরিমাপের নির্ভুলতা: ±1% রিডিং ±0.01Ω (মাপা মান ≥1Ω)

±2% রিডিং ±0.01µF (মাপা মান <1Ω)

রেজোলিউশন: 0.0001Ω

4) প্রতিবন্ধক কোণ

পরিমাপ পরিসীমা: -180°~ +180°

পরিমাপের নির্ভুলতা: ±0.2°(ভোল্টেজ ≥1.0 V)

±0.3°(ভোল্টেজ 0.2V~1.0V)

রেজোলিউশন: 0.0001°

5) বিরোধী হস্তক্ষেপ নীতি: ফ্রিকোয়েন্সি রূপান্তর পদ্ধতি

6) বিরোধী হস্তক্ষেপ বর্তমান: 80A

7) বিরোধী হস্তক্ষেপ ভোল্টেজ: 30kV

8) স্টোরেজ ক্ষমতা: 200 পরীক্ষার ফলাফল

9) পাওয়ার সাপ্লাই: AC 220V±10%, 50/60Hz

10) মাত্রা: 530x 410x 510 মিমি (20.87x16.14x20.08 ইঞ্চি)

11) ওজন: 65 কেজি (143.30 পাউন্ড)

12) পরিবেশগত অবস্থা

●স্টোরেজ তাপমাত্রা: -20°C থেকে 70°C (-4°F থেকে +158°F)

●অপারেটিং তাপমাত্রা: -20°C থেকে +50°C (-4°F থেকে +122°F)

●আর্দ্রতা: <85% RH, নন-কন্ডেন্সিং

13) নিরাপত্তা যোগ্যতা এবং EMC

●নিরাপত্তা: IEC61010-1, 2006/95/EC অনুযায়ী ডিজাইন করা হয়েছে

●EMC: 2004/108/EC

ট্রান্সমিশন লাইন ইম্পিডেন্স বিশ্লেষক এইচএলটি-300 হল প্রতিবন্ধকতা, প্রতিবন্ধক কোণ, প্রতিরোধ, প্রতিক্রিয়া এবং এইচভি ট্রান্সমিশন লাইনের আবেশ পরিমাপের জন্য শক্তিশালী পরীক্ষা সেট।
