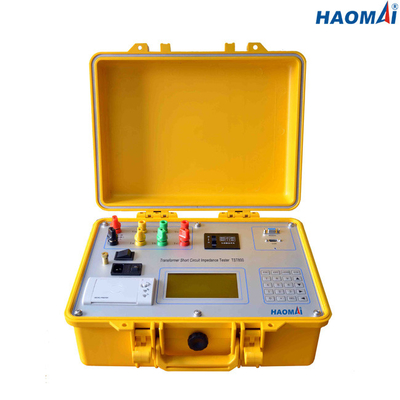

শর্ট সার্কিট ইম্পিডেন্স পাওয়ার ট্রান্সফরমার টেস্ট সেট মাল্টিমোড 5V-400V

ট্রান্সফরমারশর্ট সার্কিট প্রতিবন্ধকতাপরীক্ষক

মডেল: TST800

ট্রান্সফরমারের ঘূর্ণায়মান যান্ত্রিক বিকৃতি পরিবহন, ইনস্টলেশন বা অপারেশন চলাকালীন উচ্চ বর্তমান ঘটনা ঘটতে পারে।শর্ট সার্কিট প্রতিবন্ধকতা পরিমাপের মানগুলির আগে এবং পরে তুলনা করে এই ধরনের পরিবর্তনগুলি সনাক্ত করা যেতে পারে।

ট্রান্সফরমার শর্ট সার্কিট ইম্পিডেন্স টেস্টার TST800 স্ট্যান্ডার্ড IEC60076-5-2006 অনুযায়ী শর্ট সার্কিট ইম্পিডেন্স এবং পাওয়ার ট্রান্সফরমারের অন্যান্য সম্পর্কিত প্যারামিটার পরিমাপ করতে ব্যবহৃত হয়।

প্রধান বৈশিষ্ট্য

1) বহিরাগত ভোল্টেজ নিয়ন্ত্রক ছাড়া ট্রান্সফরমারের শর্ট সার্কিট প্রতিবন্ধকতা পরিমাপ করতে সক্ষম

2) ঘূর্ণায়মান বিকৃতি সনাক্তকরণ এবং নির্ণয়ের জন্য দরকারী

3) একক বা তিন-ফেজ ট্রান্সফরমারগুলিতে শর্ট সার্কিট প্রতিবন্ধকতা পরীক্ষা করতে সক্ষম

4) স্বয়ংক্রিয় বা ম্যানুয়াল পরীক্ষা মোড নির্বাচনযোগ্য

5) শূন্য ক্রম প্রতিবন্ধকতা এবং আবেশ পরিমাপ করতে সক্ষম

6) কোনো প্রতিবন্ধক নমুনা পরীক্ষার জন্য আউটপুট বর্তমান সীমিত ফাংশন আছে.

7) পরীক্ষার ফলাফলগুলি যন্ত্রে সংরক্ষণ করা যেতে পারে বা অন্তর্নির্মিত তাপ প্রিন্টারের মাধ্যমে মুদ্রিত করা যেতে পারে, এছাড়াও USB পোর্টের মাধ্যমে রপ্তানি করা যেতে পারে।

প্রযুক্তিগত তথ্য

◇পরিমাপ বিভাগ

●ভোল্টেজ পরিমাপ পরিসীমা: 5~400V

পরিমাপ নির্ভুলতা: 0.2%

●বর্তমান পরিমাপ পরিসীমা: 0.1~20A

পরিমাপ নির্ভুলতা: 0.2%

●শর্ট সার্কিট প্রতিবন্ধকতা পরিমাপ: 0~100%

◇সাধারণ

পাওয়ার সাপ্লাই: কাস্টমাইজড (AC220V/230V/120V/127V, 50Hz/60Hz ঐচ্ছিক)

মাত্রা: 405 x 330 x 172 মিমি (15.95" x 12.99" x 6.77")

ওজন: 8 কেজি (17.64 পাউন্ড)

পরিবেশের অবস্থা

আবেদনের ক্ষেত্র: যন্ত্রটি মাঝারি এবং উচ্চ-ভোল্টেজ সাবস্টেশন এবং শিল্প পরিবেশে ব্যবহারের জন্য তৈরি।

স্টোরেজ তাপমাত্রা: -20°C থেকে 70°C (-4°F থেকে +158°F)

অপারেটিং তাপমাত্রা: -20°C থেকে +50°C (-4°F থেকে +122°F)

আর্দ্রতা: <95% RH, নন-কন্ডেন্সিং

নিরাপত্তা যোগ্যতা এবং EMC

নিরাপত্তা: IEC61010-1, 2006/95/EC অনুযায়ী ডিজাইন করা হয়েছে

EMC: 2004/108/EC

ট্রান্সফরমার শর্ট সার্কিট ইম্পিডেন্স টেস্টার TST800 হল উইন্ডিং ডিফর্মেশন নির্ণয়ের জন্য পাওয়ার ট্রান্সফরমারগুলির শর্ট সার্কিট ইম্পিডেন্স পরিমাপের জন্য আদর্শ টুল।
