12kV IEC60247 পাওয়ার ট্রান্সফরমার টেস্ট সেট আল্ট্রাপোর্টেবল ইনসুলেশন ফ্যাক্টর

12kV ইনসুলেশন পাওয়ার ফ্যাক্টর টেস্ট সেট

মডেল: TDC3100

নিরোধক বৈশিষ্ট্য সময়ের সাথে পরিবর্তিত হয়, এবং নিরোধকের আপেক্ষিক অবনতির স্তরের উপর গাইড করার জন্য মূল পরামিতিগুলি সঠিকভাবে পরীক্ষা করা প্রয়োজন।ক্যাপাসিট্যান্স এবং পাওয়ার/ডিসিপেশন ফ্যাক্টর টেস্ট সেট ব্যবহার করা হয়।

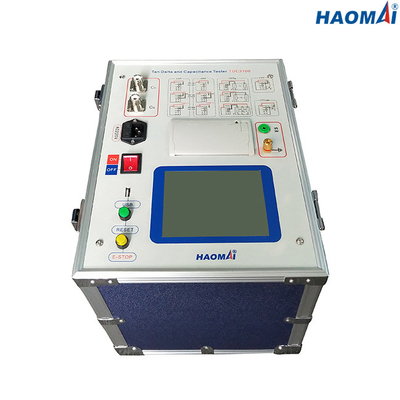

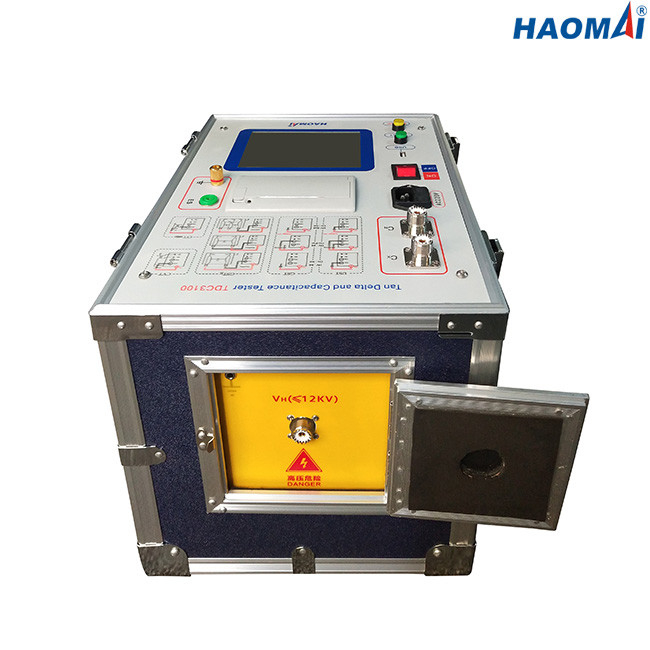

TDC3100 হল একটি সম্পূর্ণ সমন্বিত ইনসুলেশন পাওয়ার ফ্যাক্টর টেস্ট সেট যাতে অন্তর্নির্মিত 12kV AC পাওয়ার সোর্স মেজারমেন্ট ব্রিজ এবং একটি রেফারেন্স স্ট্যান্ডার্ড ক্যাপাসিটর রয়েছে।এটি ব্যবহার করা সহজ এবং টাচ স্ক্রিনের মাধ্যমে পরীক্ষা সেট পরিচালনা করা সহজ।তারের সংযোগগুলি সহজ এবং অনভিজ্ঞ কর্মীদের দ্বারাও পরিচালনা করা যেতে পারে।

ইনসুলেশন পাওয়ার ফ্যাক্টর টেস্ট সেট TDC3100 হালকা-ওজন এবং বহনযোগ্য, যা একজন একক ব্যক্তির দ্বারা দায়ের করা পরীক্ষার জন্য বহন করা হয়।

TDC3100 ইউনিটের অন্তর্নির্মিত সুরক্ষা সুরক্ষা রয়েছে যা ঘটতে পারে এমন কোনও অপারেশনাল বা অনিচ্ছাকৃত ভুলের যত্ন নেওয়ার জন্য।

প্রধান বৈশিষ্ট্য

1) পরীক্ষার মান: IEC60247

2) নির্বাচনযোগ্য পরীক্ষার মোড: UST, GST, GSTg

3) 12 কেভি ইনসুলেশন পাওয়ার ফ্যাক্টর/ডিসিপেশন ফ্যাক্টর (ট্যান∂) পরিমাপ

4) 12 kV এ 60 nF পর্যন্ত ক্যাপাসিট্যান্স পরিমাপ

5) CVT অনুপাত পরীক্ষা উপলব্ধ (নির্ভুলতা ক্লাস 1.0 বা 3.0 সহ CVT-এর জন্য উপযুক্ত)

6) গুরুতর হস্তক্ষেপ বা গোলমাল অবস্থার অধীনে পরীক্ষার জন্য হস্তক্ষেপ দমন সার্কিট

7) সহজ এবং দ্রুত অপারেশন জন্য স্পর্শ পর্দা

8) সরাসরি পরীক্ষার ফলাফল প্রিন্ট করার জন্য অন্তর্নির্মিত তাপীয় প্রিন্টার

প্রযুক্তিগত তথ্য

●পরীক্ষার মান: IEC60247

●অভ্যন্তরীণ HV আউটপুট: 0.5~12kV

আউটপুট নির্ভুলতা: ±(পড়া×1%)

রেজোলিউশন: 100V

সর্বাধিক আউটপুট বর্তমান: 200mA

ক্ষমতা: 2000VA

●আত্ম-উত্তেজনা শক্তির উৎস: AC 0~50V/15A

●ডিসিপেশন ফ্যাক্টর(tgδ) পরিমাপ

পরিমাপ পরিসীমা: কোন সীমা নেই

নির্ভুলতা: ±(পড়া×1%+0.040%)

রেজোলিউশন: 0.001%

● ক্যাপাসিট্যান্স (Cx) পরিমাপ

পরিমাপ পরিসীমা: 15pF < Cx < 300nF

Cx < 60nF @12kV

Cx < 150nF @5kV

Cx < 300nF @1kV

CVT পরীক্ষার জন্য Cx <300nF

নির্ভুলতা: ±(পড়া×1%+1.00pF)

রেজোলিউশন: 0.001pF (4 বৈধ ডিজিটাল)

●CVT অনুপাত পরীক্ষা (নির্ভুলতা ক্লাস 1.0 বা 3.0 সহ CVT-এর জন্য উপযুক্ত)

পরিমাপ পরিসীমা: 10~10000

নির্ভুলতা: 1%

● ফ্রিকোয়েন্সি

একক ফ্রিকোয়েন্সি: 50Hz বা 60Hz

পরিবর্তনশীল ফ্রিকোয়েন্সি: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●বিল্ট ইন পরীক্ষার ফলাফল মুদ্রণ জন্য তাপ প্রিন্টার

● পরীক্ষার ফলাফল ডাউনলোড স্টোরেজ জন্য ইউএসবি ইন্টারফেস

●ডেটা স্টোরেজ: 200 পরীক্ষার ফলাফল পরীক্ষকের মধ্যে সংরক্ষণ করা যেতে পারে

●পাওয়ার সাপ্লাই: কাস্টমাইজড (AC 220V/230V/120V/127V±10%, 1-ফেজ), 50Hz/60Hz

● পরিবেশগত অবস্থা

স্টোরেজ তাপমাত্রা: -20℃~60℃

অপারেটিং তাপমাত্রা: -10℃~50℃

আর্দ্রতা: <90%

●বিবিধ

হোস্টের মাত্রা: 350x270mx270mm(13.78x10.62x10.63 ইঞ্চি)

হোস্টের ওজন: 22.8 কেজি (50.27 পাউন্ড)

●নিরাপত্তা যোগ্যতা এবং EMC

নিরাপত্তা: IEC61010-1 অনুযায়ী ডিজাইন করা হয়েছে

EMC: হালকা শিল্প IEC 61326

ইনসুলেশন পাওয়ার ফ্যাক্টর টেস্ট সেট TDC3100 ভারী ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের পরিবেশ যেমন পাওয়ার প্ল্যান্ট এবং সাবস্টেশনগুলিতে পাওয়ার/ডিসিপেশন ফ্যাক্টর এবং ক্যাপাসিট্যান্স পরিমাপ করার জন্য ডিজাইন করা হয়েছে।
