মাল্টিফাংশনাল সিক্স-ফেজ প্রোটেকশন রিলে টেস্ট সেট
মডেল: RELAYSTAR-1600
ছয়-ফেজ প্রোটেকশন রিলে টেস্ট সেট RELAYSTAR-1600 হল 6টি বর্তমান আউটপুট চ্যানেল এবং 6টি ভোল্টেজ আউটপুট চ্যানেল সহ বহুমুখী পরীক্ষা সেট, যা প্রাথমিকভাবে সুরক্ষা রিলেগুলির সেকেন্ডারি পরীক্ষার উদ্দেশ্যে করা হয়েছে।কার্যত সমস্ত ধরণের সুরক্ষা রিলে পরীক্ষা করা যেতে পারে, যেমন ইলেক্ট্রোমেকানিকাল, সলিড-স্টেট এবং মাইক্রোপ্রসেসর-ভিত্তিক সুরক্ষা রিলে।

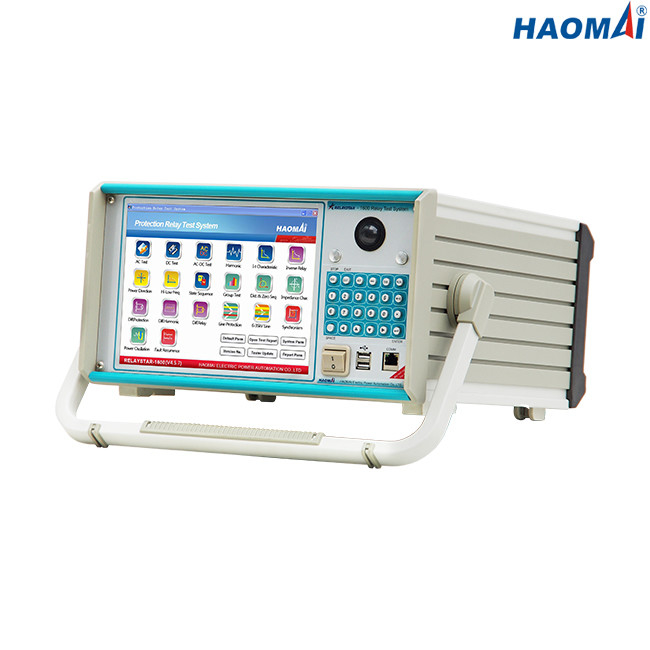

মাল্টিফাংশনাল সিক্স-ফেজ প্রোটেকশন রিলে টেস্ট সেট RELAYSTAR-1600-এ এমবেডেড ইন্ডাস্ট্রিয়াল পিসি এবং ফুল কালার টিএফটি এলসিডি স্ক্রিন দ্বারা ম্যানুয়ালি নিয়ন্ত্রিত করার ক্ষমতা রয়েছে, যা ব্যবহারকারীকে দ্রুত এবং সহজে ম্যানুয়াল, স্টেডি-স্টেট এবং ডায়নামিক টেস্টিং করতে দেয়। সর্বাধিক জনপ্রিয় রিলেগুলির জন্য অন্তর্নির্মিত প্রিসেট পরীক্ষা মডিউল ব্যবহার করে।
মাল্টিফাংশনাল সিক্স-ফেজ প্রোটেকশন রিলে টেস্ট সেট RELAYSTAR-1600 এর অন্তর্নির্মিত জিপিএসের মাধ্যমে বিভিন্ন সাবস্টেশনে বরাদ্দকৃত পরীক্ষা সেটের সাথে শেষ থেকে শেষ পরীক্ষা করার জন্য সিঙ্ক্রোনাইজ করা যেতে পারে।
প্রধান বৈশিষ্ট্য
1) 6-ফেজ কারেন্ট (6×40A) + 6-ফেজ ভোল্টেজ (6×150V) আউটপুট
2) 10.4-ইঞ্চি এলসিডি স্ক্রিন সহ এমবেডেড ইন্ডাস্ট্রিয়াল পিসি
3) স্থানীয় পরীক্ষা এবং পিসি রিমোট পরীক্ষা উভয়ই উপলব্ধ
4) উচ্চ শক্তি আউটপুট 1x1000VA 240A এ
5) অন্তর্নির্মিত পর্যবেক্ষণ এবং রেকর্ডিং
6) অন্তর্নির্মিত GPS সহ শেষ থেকে শেষ পরীক্ষা
7) পরিবর্তনশীল ব্যাটারি সিমুলেটর
8) সম্পূর্ণ কার্যকরী RELAYSTAR পরীক্ষা সফ্টওয়্যার
9) RIO আমদানি ও রপ্তানি সুবিধা
10) স্বয়ংক্রিয় পরীক্ষা রিপোর্ট তৈরি
প্রযুক্তিগত তথ্য
বর্তমান জেনারেটর
| পরিসর বিন্যাস |
6-ফেজ AC(LN) |
6x0…40A |
| 3-ফেজ AC(LN) |
3x0…80A |
| 1-ফেজ AC(LL-LN) |
1x0…240A |
| DC(LN) |
6x0…±20 A |
| শক্তি |
6-ফেজ AC(LN) |
40A এ 6x300VA |
| 3-ফেজ AC(LN) |
80A এ 3x450VA |
| 1-ফেজ AC(LL-LN) |
240A এ 1x1000VA |
| DC(LN) |
20A এ 6x120VA |
| সঠিকতা |
AC: ±1mA(≤0.2A), ≤0.1% (0.2~40A) |
| DC: ±5mA(0.2~0.5A), ≤0.2% (0.5~20A) |
| রেজোলিউশন |
1mA |
ভোল্টেজ জেনারেটর
| পরিসর বিন্যাস |
6-ফেজ AC(LN) |
6x0…150V |
| 3-ফেজ AC(LN) |
3x0…300V |
| DC(LN) |
6x0…±175V |
| শক্তি |
6-ফেজ AC(LN) |
150V এ 6x80VA |
| 3-ফেজ AC(LN) |
300V এ 3x100VA |
| DC(LN) |
175V এ 6x80VA |
| সঠিকতা |
AC: ±2mV(0.2~2V), ≤0.1% (2~150V) |
| DC: ±10mV (0.5~5V), ≤0.2% (5~175V) |
| রেজোলিউশন |
1mV |
অক্জিলিয়ারী ডিসি সাপ্লাই
| ভোল্টেজের পরিধি |
110V/220V(সর্বোচ্চ 1.5A) |
| শক্তি |
সর্বোচ্চ 165VA/330VA |
বাইনারি ইনপুট
| সংখ্যা |
10 |
| ইনপুট বৈশিষ্ট্য |
নিষ্ক্রিয় যোগাযোগ বা সম্ভাব্য-মুক্ত যোগাযোগ |
| থ্রেশহোল্ড বৈশিষ্ট্য |
"0":0～6V;"1":12V～250V |
| সর্বোচ্চসময় পরিমাপ |
999999.999s |
| সময় নির্ভুলতা |
±1 মি |
| সময় রেজোলিউশন |
1ms |
বাইনারি আউটপুট
| সংখ্যা |
8 |
| টাইপ |
নিষ্ক্রিয় যোগাযোগ |
| বিরতি ক্ষমতা |
250VAC/0.5A, 250VDC/0.2A |
অন্তর্নির্মিত পর্যবেক্ষণ এবং রেকর্ডিং
| মনিটরিং |
স্রোত এবং ভোল্টেজ আউটপুট |
| রেকর্ডিং |
এনালগ আউটপুট, বাইনারি ইনপুট/আউটপুট স্থিতি |
| মোড |
রিয়েল টাইম মনিটরিং, কোন বাহ্যিক তারের প্রয়োজন নেই |
| রেকর্ডিং দৈর্ঘ্য |
সীমাহীন (অভ্যন্তরীণ মেমরি পূর্ণ না হওয়া পর্যন্ত) |
সাধারণ জেনারেটর
| ফ্রিকোয়েন্সি |
পরিসীমা: 0 ~ 1200Hz |
| নির্ভুলতা:<1mHz(0~65Hz);<10mHz(65~450Hz);<20mHz(450~1200Hz) |
| রেজোলিউশন: 0.001Hz |
| পর্যায় |
পরিসীমা: -360° ~+360° |
| নির্ভুলতা: 0.1° |
| রেজোলিউশন: 0.01° |
| হারমোনিক |
সুপারপজিশন অর্ডার: 2~24 বার |
| বিকৃতি: ≤0.5% |
পাওয়ার সাপ্লাই
| নামমাত্র ইনপুট ভোল্টেজ |
কাস্টমাইজড (AC 220V/230V/120V±10%, 1-ফেজ) |
| নামমাত্র ফ্রিকোয়েন্সি |
50/60 Hz |
| রেট করা বর্তমান |
10A 230V / 12A এ 115V |
| সংযোগ |
স্ট্যান্ডার্ড এসি সকেট (IEC 60320) |
পরিবেশের অবস্থা
| অপারেশন তাপমাত্রা |
0 ... +50 °সে (+32 ... +122 °ফা) |
| সংগ্রহস্থল তাপমাত্রা |
-25 ... +70 °সে (-13 ... +158 °ফা) |
| আর্দ্রতা পরিসীমা |
আপেক্ষিক আর্দ্রতা 5 ... 95 %, অ ঘনীভূত |
| কম্পন |
IEC 60068-2-6(20m/s2 at 10 ... 150 Hz) |
বিবিধ
| ওজন |
18 কেজি (39.68 পাউন্ড) |
| মাত্রা (W x H x D, হ্যান্ডেল ছাড়া) |
420×360×210mm(16.54x14.17x8.27 in) |
| সংযোগ পোর্ট |
2 USB2.0 পোর্ট, 1 ইথারনেট পোর্ট |
বহুমুখী ছয়-ফেজ সুরক্ষা রিলে টেস্ট সেট RELAYSTAR-1600 নিখুঁত সুরক্ষা রয়েছে।সমস্ত বর্তমান এবং ভোল্টেজ আউটপুট সম্পূর্ণরূপে ওভারলোড এবং শর্ট সার্কিট প্রুফ এবং বহিরাগত উচ্চ-ভোল্টেজ ক্ষণস্থায়ী সংকেত এবং অতিরিক্ত তাপমাত্রা থেকে সুরক্ষিত।
মাল্টিফাংশনাল সিক্স-ফেজ প্রোটেকশন রিলে টেস্ট সেট RELAYSTAR-1600 হল টেস্ট ইঞ্জিনিয়ারদের জন্য পছন্দের পছন্দ যেখানে চমৎকার পরিবহনযোগ্যতা প্রয়োজন এবং 40A পর্যন্ত 6-ফেজ কারেন্ট যথেষ্ট।
মাল্টিফাংশনাল সিক্স-ফেজ প্রোটেকশন রিলে টেস্ট সেট RELAYSTAR-1600 নিচের ছবির মতো দেখানো জিই মাল্টিলিন সুরক্ষা রিলে পরীক্ষা করতে ব্যবহার করা যেতে পারে।
