Name: 8 ইঞ্চি এলসিডি স্ক্রীন সহ লাইটওয়েট থ্রি ফেজ প্রোটেকশন রিলে টেস্ট সেট
Brand: HAOMAI
SKU: RELAYSTAR-806

বাড়ি পণ্য সুরক্ষা রিলে পরীক্ষা সেট

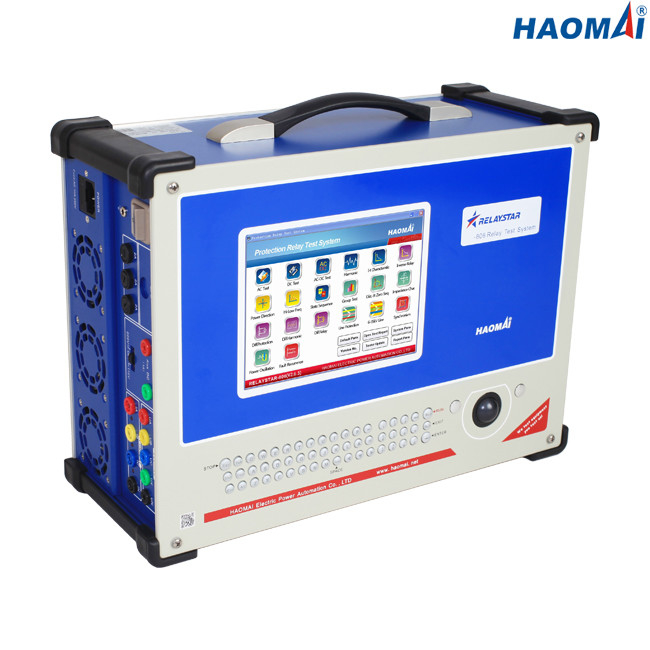

8 ইঞ্চি এলসিডি স্ক্রীন সহ লাইটওয়েট থ্রি ফেজ প্রোটেকশন রিলে টেস্ট সেট

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	HAOMAI
সাক্ষ্যদান:	ISO9001:2015, Type Test Report, Calibration Report
মডেল নম্বার:	RELAYSTAR-806

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 সেট
মূল্য:	negotiation
প্যাকেজিং বিবরণ:	ট্রান্সপোর্ট কেস + প্লাইউড কেস
ডেলিভারি সময়:	10-15 কার্যদিবস
পরিশোধের শর্ত:	টি/টি
যোগানের ক্ষমতা:	প্রতি মাসে 400 সেট

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

পণ্যের নাম:	রিলে টেস্টার, রিলে টেস্ট কিট, সেকেন্ডারি ইনজেকশন টেস্ট সেট	বর্তমান আউটপুট:	3x0…40A
ভোল্টেজ আউটপুট:	4x0…150V	আউটপুট নির্ভুলতা:	≤0.1% এসি আউটপুটের জন্য
Max. সর্বোচ্চ output power আউটপুট শক্তি:	120A এ 1x1000VA	অপারেশন:	স্থানীয় মোড + পিসি মোড
লক্ষণীয় করা:	লাইটওয়েট সুরক্ষা রিলে টেস্ট সেট , 8 ইঞ্চি সুরক্ষা রিলে টেস্ট সেট , এলসিডি থ্রি ফেজ রিলে টেস্ট সেট

ব্যাপক তিন-ফেজ সুরক্ষা রিলে টেস্ট সেট

মডেল: RELAYSTAR-806

RELAYSTAR-806 হল ব্যাপক থ্রি-ফেজ প্রোটেকশন রিলে টেস্ট সেট এবং কমিশনিং টুল।এটিতে আউটপুট((3I + 4U) এর জন্য 7টি চ্যানেল রয়েছে এবং প্রতিটি আউটপুট চ্যানেলই মাত্রা, ফেজ এঙ্গেল এবং ফ্রিকোয়েন্সি মানের স্বাধীন এবং একই সাথে নিয়ন্ত্রণ।

RELAYSTAR-806 কিটটি স্বাধীনভাবে এমবেডেড ইন্ডাস্ট্রিয়াল পিসির মাধ্যমে 8-ইঞ্চি এলসিডি স্ক্রিন, পূর্ণ কীবোর্ড এবং মাউস সহ চালানো যেতে পারে, কোনও পিসির প্রয়োজন নেই।এছাড়াও অপারেটর ল্যাপটপের সাথে RELAYSTAR-806 কিট সংযোগ করতে পারে, সমস্ত পরীক্ষা সম্পূর্ণ করতে এবং ল্যাপটপে পরীক্ষার ফলাফল সংরক্ষণ করতে RELAYSTAR-806 কিটটিকে সম্পূর্ণরূপে নিয়ন্ত্রণ করতে Windows অপারেটিং সিস্টেম সহ ল্যাপটপে চলমান RELAYSTAR সফ্টওয়্যার ব্যবহার করতে পারে।

প্রধান বৈশিষ্ট্য

1) ইউনিভার্সাল রিলে পরীক্ষা অ্যাপ্লিকেশন

2) 7-চ্যানেল আউটপুট (3I + 4U)

2) 8-ইঞ্চি এলসিডি স্ক্রিন, সম্পূর্ণ কীবোর্ড এবং মাউস সহ এমবেডেড ইন্ডাস্ট্রিয়াল পিসি

3) নিয়ন্ত্রণ এবং PC সহ বা ছাড়া কাজ

4) স্বাধীন AUX DC আউটপুট

5) অন্তর্নির্মিত GPS সহ শেষ থেকে শেষ পরীক্ষা

6) সম্পূর্ণ কার্যকরী RELAYSTAR পরীক্ষা সফ্টওয়্যার

7) RIO ফাইল আমদানি ও রপ্তানি সুবিধা

8) গতিশীল পরীক্ষার জন্য পাওয়ার সিস্টেম মডেল

9) অনলাইন ভেক্টর প্রদর্শন

10) ফল্ট টেস্টে স্যুইচ অন করুন (SOTF)

11) স্বয়ংক্রিয় পরীক্ষা রিপোর্ট তৈরি

12) সফ্টওয়্যার আপগ্রেড বিনামূল্যে

প্রযুক্তিগত তথ্য

বর্তমান জেনারেটর

পরিসর বিন্যাস	3-ফেজ AC(LN)	3x0…40A
	1-ফেজ AC(LL-LN)	1x0…120A
	DC(LN)	3x…±10A
শক্তি	3-ফেজ AC(LN)	40A এ 3x300VA
	1-ফেজ AC(LL-LN)	120A এ 1x1000VA
	DC(LN)	10A এ 3x120VA
সঠিকতা	AC: ±1mA(≤0.2A), ≤0.1% (0.2~40A)
	DC: ±5mA(0~0.5A), ≤0.2% (0.5~10A)
রেজোলিউশন	1mA

ভোল্টেজ জেনারেটর

পরিসর বিন্যাস	4-ফেজ AC(LN)	4x0…150V
	1-ফেজ AC(LL)	1x0…300V
	DC(LN)	3x…±160V
শক্তি	4-ফেজ AC(LN)	150V এ 4x70VA
	1-ফেজ AC(LL)	300V এ 1x140VA
	DC(LN)	160V এ 3x80VA
সঠিকতা	AC: ±2mV(0.2~2V), ≤0.1% (2~150V)
	DC: ±10mV (0~5V), ≤0.2% (5~160V)
রেজোলিউশন	1mV

অক্জিলিয়ারী ডিসি আউটপুট

ভোল্টেজের পরিধি	110V/220V(সর্বোচ্চ 1.5A)
শক্তি	সর্বোচ্চ 165VA/330VA

বাইনারি ইনপুট

সংখ্যা	8
ইনপুট বৈশিষ্ট্য	নিষ্ক্রিয় যোগাযোগ বা সম্ভাব্য-মুক্ত যোগাযোগ
থ্রেশহোল্ড বৈশিষ্ট্য	"0":0～6V;"1":12V～250V
সর্বোচ্চসময় পরিমাপ	999999.999s
সময় নির্ভুলতা	±1 মি
সময় রেজোলিউশন	1ms

বাইনারি আউটপুট

সংখ্যা	4
টাইপ	নিষ্ক্রিয় যোগাযোগ
বিরতি ক্ষমতা	250VAC/0.5A, 250VDC/0.2A

সাধারণ জেনারেটর

ফ্রিকোয়েন্সি	পরিসীমা: 0 ~ 1200Hz
	নির্ভুলতা: <1mHz(0~65Hz), <10mHz(65~450Hz), <20mHz(450~1200Hz)
	রেজোলিউশন: 0.001Hz
পর্যায়	পরিসীমা: -360° ~+360°
	নির্ভুলতা: 0.1°
	রেজোলিউশন: 0.01°
হারমোনিক	সুপারপজিশন অর্ডার: 2~24 বার
হারমোনিক	বিকৃতি: ≤0.5%

পাওয়ার সাপ্লাই

নামমাত্র ইনপুট ভোল্টেজ	কাস্টমাইজড (AC 220V/230V/120V±10%, 1-ফেজ)
নামমাত্র ফ্রিকোয়েন্সি	50/60 Hz
রেট করা বর্তমান	10A 230V / 12A এ 115V
সংযোগ	স্ট্যান্ডার্ড এসি সকেট (IEC 60320)

বিবিধ

ওজন	18 কেজি (39.68 পাউন্ড)
মাত্রা (W x H x D, হ্যান্ডেল ছাড়া)	405×300×164mm(15.94x11.81x6.46 in)
সংযোগ পোর্ট	2 USB2.0 পোর্ট, 1 ইথারনেট পোর্ট

ব্যাপক থ্রি-ফেজ প্রোটেকশন রিলে টেস্ট সেট RELAYSTAR-806 প্রাথমিকভাবে সুরক্ষা রিলেগুলির মাধ্যমিক পরীক্ষার জন্য ডিজাইন করা হয়েছে।ANSI/IEEE দ্বারা সংজ্ঞায়িত কার্যত সব ধরনের সুরক্ষা রিলে পরীক্ষা করা যেতে পারে।RELAYSTAR-806 কী পরীক্ষা করতে পারে তার উদাহরণগুলি নীচের টেবিলে দেখানো হয়েছে।

এএনএসআই/আইইইই নং।	ডিভাইস বা ফাংশনের নাম
2	সময় বিলম্ব তাকানো
3	চেকিং বা ইন্টারলকিং রিলে
7	পরিবর্তনের হার রিলে
13	সিঙ্ক্রোনাস-স্পীড ডিভাইস
15	গতি বা ফ্রিকোয়েন্সি, ম্যাচিং ডিভাইস
16	ডেটা কমিউনিকেশন ডিভাইস
18	ত্বরান্বিত বা হ্রাসকারী ডিভাইস
21	দূরত্ব রিলে
24	হার্টজ রিলে প্রতি ভোল্ট
25	সিঙ্ক্রোনাইজিং বা সিঙ্ক্রোনিজম-চেক ডিভাইস
27	আন্ডারভোল্টেজ রিলে
30	ঘোষণাকারী রিলে
32	দিকনির্দেশক পাওয়ার রিলে
36	পোলারিটি বা পোলারাইজিং ভোল্টেজ ডিভাইস
37	আন্ডারকারেন্ট বা আন্ডারপাওয়ার রিলে
40	ফিল্ড রিলে
44	ইউনিট ক্রম শুরু রিলে
46	রিভার্স-ফেজ বা ফেজ-ব্যালেন্স কারেন্ট রিলে
47	ফেজ-সিকোয়েন্স ভোল্টেজ রিলে
48	অসম্পূর্ণ সিকোয়েন্স রিলে
50	তাত্ক্ষণিক ওভারকারেন্ট বা রাইজ রিলে এর হার
51	এসি টাইম ওভারকারেন্ট রিলে
55	পাওয়ার ফ্যাক্টর রিলে
59	ওভারভোল্টেজ রিলে
60	ভোল্টেজ বা কারেন্ট ব্যালেন্স রিলে
62	সময়-বিলম্ব স্টপিং বা রিলে খোলা
66	নচিং বা জগিং ডিভাইস
67	এসি দিকনির্দেশক ওভারকারেন্ট রিলে
68	আউট-অফ-স্টেপ বা ব্লকিং রিলে
৬৯	অনুমতিমূলক নিয়ন্ত্রণ ডিভাইস
74	অ্যালার্ম রিলে
76	ডিসি কারেন্ট রিলে
77	টেলিমিটারিং ডিভাইস
78	ফেজ-কোণ পরিমাপ রিলে
79	এসি রিক্লোজিং রিলে
81	ফ্রিকোয়েন্সি রিলে
82	ডিসি লোড-পরিমাপ রিক্লোজিং রিলে
83	স্বয়ংক্রিয় নির্বাচনী নিয়ন্ত্রণ বা স্থানান্তর রিলে
85	ক্যারিয়ার বা পাইলট-ওয়্যার রিসিভার রিলে
86	লকআউট রিলে
87	ডিফারেনশিয়াল প্রতিরক্ষামূলক রিলে
91	ভোল্টেজ দিকনির্দেশক রিলে
92	ভোল্টেজ এবং পাওয়ার দিকনির্দেশক রিলে
94	ট্রিপিং বা ট্রিপ-মুক্ত রিলে
