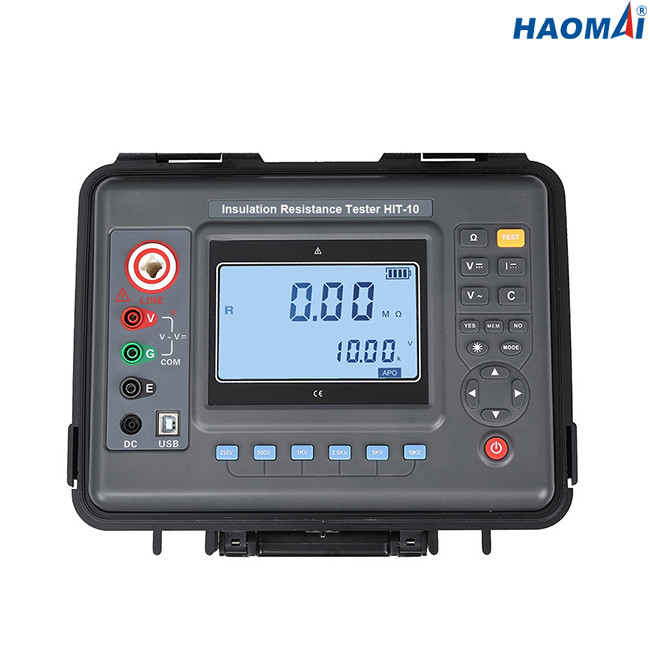

উচ্চ ভোল্টেজ ডিসি অন্তরণ প্রতিরোধের পরীক্ষক
মডেল: HIT-10
উচ্চ ভোল্টেজ ডিসি ইনসুলেশন রেজিস্ট্যান্স টেস্টার, যা মেগোহম মিটার নামেও পরিচিত, তা অন্তরণ প্রতিরোধের পরীক্ষার জন্য ব্যবহৃত হয়।পরীক্ষকের এলসিডি বড় স্ক্রীন ধূসর এবং সাদা ব্যাকলাইট ডিসপ্লে, ডেটা স্টোরেজ, ডেটা অনুসন্ধান, অ্যালার্ম, স্বয়ংক্রিয় শাটডাউন ইত্যাদি ফাংশন রয়েছে। এটি ডিসি ভোল্টেজ ডাইইলেকট্রিক শোষণ অনুপাত এবং পোলারাইজেশন সূচক পরিমাপ করার কাজও করে।পুরো যন্ত্রটি সুন্দর এবং উচ্চ-গ্রেড, বিস্তৃত পরিসর, উচ্চ রেজোলিউশন, সুবিধাজনক অপারেশন, বহন করা সহজ, নির্ভুল, নির্ভরযোগ্য, স্থিতিশীল কর্মক্ষমতা, শক্তিশালী হস্তক্ষেপ বিরোধী ক্ষমতা এবং এতে শকপ্রুফ, ডাস্টপ্রুফ এবং আর্দ্রতা-প্রমাণ কাঠামো বৈশিষ্ট্য রয়েছে।এটি টেলিযোগাযোগ, বৈদ্যুতিক শক্তি, আবহাওয়া, মেশিন রুম, তেল ক্ষেত্র, যান্ত্রিক এবং বৈদ্যুতিক ইনস্টলেশন এবং রক্ষণাবেক্ষণের পাশাপাশি বৈদ্যুতিক শক্তি হিসাবে শিল্প শক্তি বা শক্তি শিল্প এন্টারপ্রাইজ বিভাগ দ্বারা ব্যাপকভাবে ব্যবহৃত অপরিহার্য যন্ত্র।
প্রধান বৈশিষ্ট্য
1) 35 TΩ @ 10 kV পর্যন্ত অন্তরণ প্রতিরোধের
2) রেটেড ভোল্টেজ: 250V, 500V, 1kV, 2.5kV, 5kV, 10kV
3)AC ভোল্টেজ পরিসীমা: 0-750V
4) ডিসি ভোল্টেজ পরিসীমা: 0-1000V
5) পরীক্ষা বস্তুর ক্যাপাসিট্যান্স পরিমাপ করতে সক্ষম
6) অস্তরক শোষণ অনুপাত এবং মেরুকরণ সূচক পরিমাপ উপলব্ধ
7) উচ্চ বর্তমান 6mA শর্ট সার্কিট বর্তমান আউটপুট
8) ব্যাকলাইট সহ বড় LCD ডিসপ্লে
9) অ্যালার্ম ফাংশন উপলব্ধ
10) USB ইন্টারফেসের মাধ্যমে অন-বোর্ড ফলাফল ডাউনলোড করুন
প্রযুক্তিগত তথ্য
| ফাংশন |
অন্তরণ প্রতিরোধের পরীক্ষা, ভোল্টেজ পরীক্ষা |
| বেস শর্ত |
23°C±5°C, 75%RH এর নিচে |
| রেটেড ভোল্টেজ(V) |
250V, 500V, 1kV, 2.5kV, 5kV, 10kV |
| পরীক্ষা ভোল্টেজ(V) |
রেট করা ভোল্টেজ x(1±10%) |
| অন্তরণ প্রতিরোধের পরিসীমা |
0.01MΩ~35TΩ |
| অন্তরণ প্রতিরোধের রেজোলিউশন |
0.01MΩ |
| ডিসি ভোল্টেজ পরিসীমা |
0~1000V |
| ডিসি ভোল্টেজ রেজোলিউশন |
0.1V |
| এসি ভোল্টেজ রেঞ্জ |
0~750V |
| এসি ভোল্টেজ রেজোলিউশন |
0.1V |
| আউটপুট শর্ট সার্কিট কারেন্ট |
≥6mA |
| অস্তরক শোষণ অনুপাত এবং পোলারাইজেশন সূচক পরিমাপ |
উপলব্ধ |
| পাওয়ার সাপ্লাই |
12V রিচার্জেবল ব্যাটারি |
| ব্যাকলাইট |
নিয়ন্ত্রণযোগ্য ধূসর পর্দার ব্যাকলাইট, আবছা জায়গায় ব্যবহারের জন্য উপযুক্ত |
| প্রদর্শন মোড |
4-বিট বড় LCD ডিসপ্লে, ধূসর স্ক্রিন ব্যাকলাইট |
| এলসিডি ডিসপ্লে সাইজ |
108×65 মিমি |
| যন্ত্রের আকার |
277.2×227.5×153mm(LxWxH) |
| ইউএসবি ইন্টারফেস |
সফ্টওয়্যার পর্যবেক্ষণ এবং ডেটা ট্রান্সমিশনের জন্য।সংরক্ষিত ডেটা সংরক্ষণ এবং মুদ্রণের জন্য কম্পিউটারে আপলোড করা যেতে পারে। |
| যোগাযোগ লাইন |
ইউএসবি যোগাযোগ লাইন 1 পিসি |
| টেস্ট লাইন |
উচ্চ ভোল্টেজ রোব লাল 3 মিটার, উচ্চ ভোল্টেজ পরীক্ষার লাইন কালো 1.5 মিটার, সবুজ 1.5 মিটার |
| তথ্য ভান্ডার |
500 দল।"FULL" চিহ্ন নির্দেশ করে যে স্টোরেজ পূর্ণ। |
| ডেটা ভিউ |
ডেটা ভিউ ফাংশন: "MR" প্রতীক প্রদর্শন |
| ওভারফ্লো ডিসপ্লে |
ওভারফ্লো ফাংশন (পরিমাপ পরিসীমা অতিক্রম করুন): “OL” প্রতীক প্রদর্শন |
| অ্যালার্ম ফাংশন |
যখন পরিমাপ করা মান সেট মান অতিক্রম করে, একটি অ্যালার্ম প্রম্পট দেওয়া হবে |
| শক্তি খরচ |
স্ট্যান্ডবাই: max.30mA (ব্যাকলাইট বন্ধ) |
| ব্যাকলাইট চালু করুন: max.42mA |
| পরিমাপ করা.সর্বোচ্চ 300mA (ব্যাকলাইট বন্ধ) |
| যন্ত্রের ওজন |
2.75 কেজি (ব্যাটারি সহ) |
| ব্যাটারির ভোল্টেজ |
যখন ব্যাটারি ভোল্টেজ কম হয়, কম ব্যাটারি প্রতীক প্রদর্শিত হবে। |
| স্বয়ংক্রিয় শাট-ডাউন |
15 মিনিট বুট করার পরে স্বয়ংক্রিয় শাটডাউন |
| নিরোধক পরীক্ষা |
≥50MΩ (রেখা এবং কেস পরিমাপের মধ্যে) |
| ভোল্টেজ সহ্য করুন |
AC3kV/50Hz, 1 মিনিট |
| কাজের তাপমাত্রা এবং আর্দ্রতা |
-10℃~+50℃＜85%RH |
| স্টোরেজ তাপমাত্রা এবং আর্দ্রতা |
-15℃~+55℃＜90%RH |
| নিরাপত্তা |
IEC61010-1, IEC1010-2-31, IEC61557-1,5, IEC60529(IP54) দূষণ গ্রেড 2, CAT Ⅲ 300V |
অন্তরণ প্রতিরোধের পরিমাপ পরিসীমা এবং নির্ভুলতা
| পরিমাপ ফাংশন |
আউটপুট ভোল্টেজ |
দুরত্ব পরিমাপ করা |
সঠিকতা |
রেজোলিউশন |
| অন্তরণ প্রতিরোধের |
250V(±10%) |
0 MΩ～1MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 1 MΩ～10MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 10 MΩ～100MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 100MΩ～1000MΩ |
±5%rdg±5dgt |
1MΩ |
| 1GΩ～10GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 10GΩ～100GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 100GΩ～1000GΩ |
±20%rdg±5dgt |
1GΩ |
|
500V(±10%)
|
0 MΩ～2MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 2 MΩ～20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ～200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ～2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2GΩ～20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20GΩ～200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200GΩ～2000GΩ |
±20%rdg±5dgt |
1GΩ |
| 1kV(±10%) |
0 MΩ～5MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 5 MΩ 50 MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ～ 500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ～5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5GΩ～50GΩ |
±10%rdg±5dgt |
0.01GΩ |
| 50GΩ～500GΩ |
±15%rdg±5dgt |
0.1GΩ |
| 500GΩ～5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 2.5kV(±10%) |
0 MΩ～10MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 10 MΩ～100MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 100 MΩ～ 1000MΩ |
±5%rdg±5dgt |
1MΩ |
| 1 GΩ～10GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 10 GΩ～100GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 100 GΩ～ 1000GΩ |
±15%rdg±5dgt |
1GΩ |
| 1 TΩ～10TΩ |
±20%rdg±10dgt |
0.01TΩ |
| 5kV(±10%) |
0 MΩ～20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ～200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ～2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2 GΩ～20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20 GΩ～200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200 GΩ～2000GΩ |
±15%rdg±5dgt |
1GΩ |
| 2 TΩ～10TΩ |
±25%rdg±10dgt |
0.01TΩ |
| 10kV(±10%) |
0 MΩ～50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ～ 500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ～5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5 GΩ～50GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 50 GΩ～ 500GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 500 GΩ～ 5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 5TΩ～35TΩ |
±35%rdg±10dgt |
0.01TΩ |
হাই ভোল্টেজ ডিসি ইনসুলেশন রেজিস্ট্যান্স টেস্টার HIT-10 হল 10 kV পর্যন্ত ইনসুলেশন রেজিস্ট্যান্স টেস্ট করার জন্য ভালো টুল।
