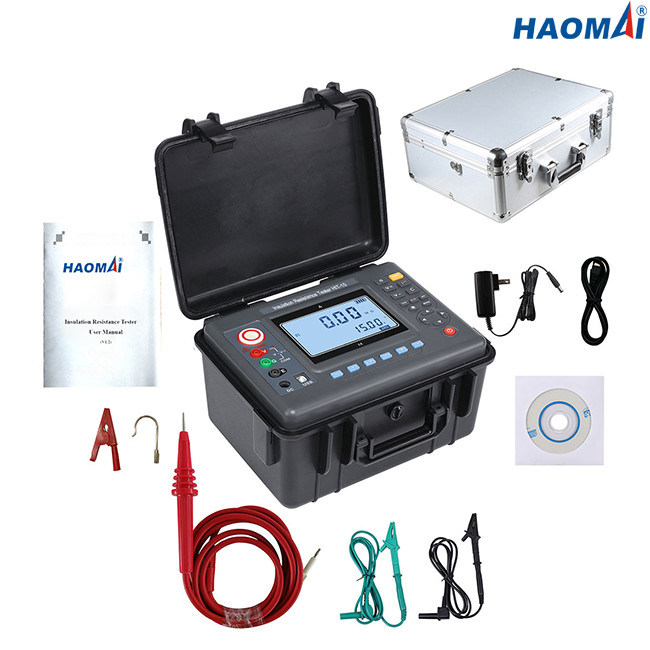

15kV ডিসি অন্তরণ প্রতিরোধের পরীক্ষক
মডেল: HIT-15
ইনসুলেশন রেজিস্ট্যান্স টেস্ট হল একটি পরিমাণগত পরীক্ষা, যা একটি পণ্যের বৈদ্যুতিক নিরোধকের কার্যকারিতা নির্দেশ করে।প্রধান অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে কেবল, ট্রান্সফরমার, মোটর/জেনারেটর, সার্কিট ব্রেকার এবং বুশিং।
HIT-15 কে 15 kV পর্যন্ত অন্তরণ প্রতিরোধের পরীক্ষা করার জন্য ডিজাইন করা হয়েছে
50 TΩ সর্বোচ্চ প্রতিরোধ।HIT-15 DAR (ডাইইলেকট্রিক শোষণ অনুপাত) এবং PI (পোলারাইজেশন ইনডেক্স) পরিমাপ প্রদান করে।
HIT-15 10uf থেকে 100nf পর্যন্ত পরীক্ষামূলক বস্তুর ক্যাপাসিট্যান্স পরিমাপ করতে সক্ষম।
12V রিচার্জেবল লি-আয়ন ব্যাটারি HIT-15-এর জন্য গৃহীত হয়েছে, যা ব্যাটারি সমতল হলে এসি উৎস থেকে দ্রুত চার্জ দেয়।
HIT-15-এ পরীক্ষার মোডের একটি সম্পূর্ণ স্যুটের পাশাপাশি অন-বোর্ড মেমরি এবং ল্যাপটপে ডেটা ডাউনলোড করার ক্ষমতা রয়েছে।
IP54 আবহাওয়ারোধী ঘের বাইরের অপারেশনের জন্য ডিজাইন করা হয়েছে।HIT-15 ইউনিট পরীক্ষককে রক্ষা করতে এবং আর্দ্রতা এবং ধূলিকণা দূর করতে যথেষ্ট শক্তিশালী।
প্রধান বৈশিষ্ট্য
1) নিরোধক 50 TΩ @ 15 kV পর্যন্ত
2) রেটেড ভোল্টেজ: 500V, 1kV, 2.5kV, 5kV, 10kV, 15kV
3) AC ভোল্টেজ পরিসীমা: 0-750V
4) ডিসি ভোল্টেজ পরিসীমা: 0-1000V
5) পরীক্ষার বস্তুর ক্যাপাসিট্যান্স পরিমাপ করে
6) DAR (অস্তরক শোষণ অনুপাত) এবং PI (পোলারাইজেশন সূচক) পরিমাপ করে
7) উচ্চ বর্তমান 6mA শর্ট সার্কিট বর্তমান আউটপুট
8) ব্যাকলাইট সহ বড় LCD ডিসপ্লে
9) উন্নত মেমরি এবং অন স্ক্রীন রিকল
10) USB ইন্টারফেসের মাধ্যমে অন-বোর্ড ফলাফল ডাউনলোড করুন
11) IP54 আবহাওয়ারোধী ঘের
12) নিরাপত্তা CAT Ⅲ 300V এ রেট করা হয়েছে
প্রযুক্তিগত তথ্য
| ফাংশন |
অন্তরণ প্রতিরোধের পরীক্ষা, ভোল্টেজ পরীক্ষা |
| বেস শর্ত |
23°C±5°C, 75%RH এর নিচে |
| রেটেড ভোল্টেজ(V) |
500V, 1kV, 2.5kV, 5kV, 10kV, 15kV |
| পরীক্ষা ভোল্টেজ(V) |
রেট করা ভোল্টেজ x(1±10%) |
| অন্তরণ প্রতিরোধের পরিসীমা |
0.01MΩ~50TΩ |
| অন্তরণ প্রতিরোধের রেজোলিউশন |
0.01MΩ |
| ডিসি ভোল্টেজ পরিসীমা |
0~1000V |
| ডিসি ভোল্টেজ রেজোলিউশন |
0.1V |
| এসি ভোল্টেজ রেঞ্জ |
0~750V |
| এসি ভোল্টেজ রেজোলিউশন |
0.1V |
| আউটপুট শর্ট সার্কিট কারেন্ট |
≥6mA |
| অস্তরক শোষণ অনুপাত এবং পোলারাইজেশন সূচক পরিমাপ |
উপলব্ধ |
| পাওয়ার সাপ্লাই |
12V রিচার্জেবল ব্যাটারি |
| ব্যাকলাইট |
নিয়ন্ত্রণযোগ্য ধূসর পর্দার ব্যাকলাইট, আবছা জায়গায় ব্যবহারের জন্য উপযুক্ত |
| প্রদর্শন মোড |
4-বিট বড় LCD ডিসপ্লে, ধূসর স্ক্রিন ব্যাকলাইট |
| এলসিডি ডিসপ্লে সাইজ |
108×65 মিমি |
| যন্ত্রের আকার |
277.2×227.5×153mm(LxWxH) |
| ইউএসবি ইন্টারফেস |
সফ্টওয়্যার পর্যবেক্ষণ এবং ডেটা ট্রান্সমিশনের জন্য।সংরক্ষিত ডেটা সংরক্ষণ এবং মুদ্রণের জন্য কম্পিউটারে আপলোড করা যেতে পারে। |
| যোগাযোগ লাইন |
ইউএসবি যোগাযোগ লাইন 1 পিসি |
| টেস্ট লাইন |
উচ্চ ভোল্টেজ রোব লাল 3 মিটার, উচ্চ ভোল্টেজ পরীক্ষার লাইন কালো 1.5 মিটার, সবুজ 1.5 মিটার |
| তথ্য ভান্ডার |
500 দল।"FULL" চিহ্ন নির্দেশ করে যে স্টোরেজ পূর্ণ। |
| ডেটা ভিউ |
ডেটা ভিউ ফাংশন: "MR" প্রতীক প্রদর্শন |
| ওভারফ্লো ডিসপ্লে |
ওভারফ্লো ফাংশন (পরিমাপ পরিসীমা অতিক্রম করুন): “OL” প্রতীক প্রদর্শন |
| অ্যালার্ম ফাংশন |
যখন পরিমাপ করা মান সেট মান অতিক্রম করে, একটি অ্যালার্ম প্রম্পট দেওয়া হবে |
| শক্তি খরচ |
স্ট্যান্ডবাই: max.30mA (ব্যাকলাইট বন্ধ) |
| ব্যাকলাইট চালু করুন: max.42mA |
| পরিমাপ করা.সর্বোচ্চ 300mA (ব্যাকলাইট বন্ধ) |
| যন্ত্রের ওজন |
2.75 কেজি (ব্যাটারি সহ) |
| ব্যাটারির ভোল্টেজ |
যখন ব্যাটারি ভোল্টেজ কম হয়, কম ব্যাটারি প্রতীক প্রদর্শিত হবে। |
| স্বয়ংক্রিয় শাট-ডাউন |
15 মিনিট বুট করার পরে স্বয়ংক্রিয় শাটডাউন |
| নিরোধক পরীক্ষা |
≥50MΩ (রেখা এবং কেস পরিমাপের মধ্যে) |
| ভোল্টেজ সহ্য করুন |
AC3kV/50Hz, 1 মিনিট |
| কাজের তাপমাত্রা এবং আর্দ্রতা |
-10℃~+50℃＜85%RH |
| স্টোরেজ তাপমাত্রা এবং আর্দ্রতা |
-15℃~+55℃＜90%RH |
| নিরাপত্তা |
IEC61010-1, IEC1010-2-31, IEC61557-1,5, IEC60529(IP54) দূষণ গ্রেড II, CAT Ⅲ 300V |
অন্তরণ প্রতিরোধের পরিমাপ পরিসীমা এবং নির্ভুলতা
| পরিমাপ ফাংশন |
আউটপুট ভোল্টেজ |
দুরত্ব পরিমাপ করা |
সঠিকতা |
রেজোলিউশন |
| অন্তরণ প্রতিরোধের |
500V(±10%)
|
0 MΩ～2MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 2 MΩ～20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ～200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ～2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2GΩ～20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20GΩ～200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200GΩ～2000GΩ |
±20%rdg±5dgt |
1GΩ |
| 1kV(±10%) |
0 MΩ～5MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 5 MΩ 50 MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ～ 500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ～5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5GΩ～50GΩ |
±10%rdg±5dgt |
0.01GΩ |
| 50GΩ～500GΩ |
±15%rdg±5dgt |
0.1GΩ |
| 500GΩ～5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 2.5kV(±10%) |
0 MΩ～10MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 10 MΩ～100MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 100 MΩ～ 1000MΩ |
±5%rdg±5dgt |
1MΩ |
| 1 GΩ～10GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 10 GΩ～100GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 100 GΩ～ 1000GΩ |
±15%rdg±5dgt |
1GΩ |
| 1 TΩ～10TΩ |
±20%rdg±10dgt |
0.01TΩ |
| 5kV(±10%) |
0 MΩ～20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ～200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ～2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2 GΩ～20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20 GΩ～200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200 GΩ～2000GΩ |
±15%rdg±5dgt |
1GΩ |
| 2 TΩ～10TΩ |
±25%rdg±10dgt |
0.01TΩ |
| 10KV(±10%) |
0 MΩ～50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ～ 500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ～5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5 GΩ～50GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 50 GΩ～ 500GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 500 GΩ～ 5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 5TΩ～35TΩ |
±35%rdg±10dgt |
0.01TΩ |
| 15kV(±10%) |
0 MΩ～60MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 60 MΩ～600MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 600 MΩ～6000MΩ |
±5%rdg±5dgt |
1MΩ |
| 6 GΩ～60GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 60 GΩ～600GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 600 GΩ～6000GΩ |
±20%rdg±5dgt |
1GΩ |
| 6 TΩ～50TΩ |
±35%rdg±10dgt |
0.01TΩ |
ক্যাপাসিট্যান্স পরিমাপ পরিসীমা এবং নির্ভুলতা
| পরিমাপ ফাংশন |
দুরত্ব পরিমাপ করা |
সঠিকতা |
রেজোলিউশন |
| ক্যাপাসিট্যান্স |
10uf-50uf |
±15%rdg±5dgt |
0.01uf |
| 1uf-10uf |
±15%rdg±5dgt |
0.1uf |
| 100nf-10nf |
±15%rdg±5dgt |
0.01nf |
| 10nf-100nf |
±15%rdg±5dgt |
0.01nf |
15kV ডিসি ইনসুলেশন রেজিস্ট্যান্স টেস্টার HIT-15 হল তারের, ট্রান্সফরমার, মোটর/জেনারেটর, সার্কিট ব্রেকার এবং বুশিং ইত্যাদির ইনসুলেশন রেজিস্ট্যান্স পরিমাপের জন্য শক্তিশালী টুল।
