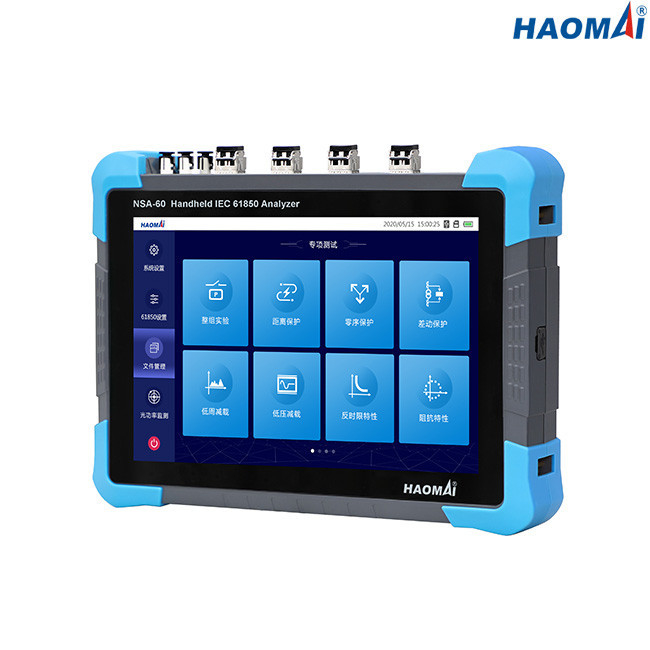

হ্যান্ডহেল্ড রিলে IEC 61850 টেস্টিং সিস্টেম আল্ট্রাপোর্টেবল লাইটওয়েট

হ্যান্ডহেল্ড আইইসি 61850 বিশ্লেষক

মডেল: NSA-60

হ্যান্ডহেল্ড IEC 61850 বিশ্লেষক NSA-60 IEC61850 স্ট্যান্ডার্ডের উপর ভিত্তি করে এবং স্মার্ট সাবস্টেশনে সুরক্ষা ডিভাইস, একত্রিত ইউনিট এবং আইইডিগুলির দ্রুত পরীক্ষার জন্য ব্যবহৃত হয়।এটি ক্ষেত্র ডিবাগিং, সিস্টেম জয়েন্ট ডিবাগিং, ফল্ট রক্ষণাবেক্ষণ এবং অন্যান্য অনুষ্ঠানে ব্যাপকভাবে ব্যবহৃত হয়।

হ্যান্ডহেল্ড IEC 61850 বিশ্লেষক NSA-60 হল একটি 10.1” টাচ স্ক্রিন সহ পোর্টেবল নেটওয়ার্ক বিশ্লেষক যাতে প্রকৌশলী এটিকে শুধুমাত্র সাবস্টেশনের বিভিন্ন জায়গায় IED চেক করার জন্য নিয়ে যেতে পারেন, জটিল পরীক্ষার সেট এবং ল্যাপটপ এবং অন্যান্য পরীক্ষার জিনিসপত্র নেওয়ার প্রয়োজন নেই।

NSA-60-এ মৌলিক সুরক্ষা রিলে পরীক্ষা, বিভিন্ন MU পরীক্ষা, SV/GOOSE পাঠানো এবং গ্রহণ, SCD ফাইল আমদানি এবং বিশ্লেষণ ইত্যাদির জন্য একাধিক টেস্টিং মডিউল রয়েছে।

NSA-60 স্মার্ট সাবস্টেশনে একটি বহুমুখী টুল হিসাবে ব্যবহার করা যেতে পারে, যার মধ্যে GOOSE, SV পাঠানো এবং গ্রহণ করা, অন্যান্য IED-তে ট্রাফিক প্রবাহ যোগ করা, MU সময় বিলম্ব পরীক্ষা করা, ফাইবার পোর্টের ফাইবার শক্তি পরিমাপ করা ইত্যাদি।

প্রধান বৈশিষ্ট্য

● SOC হার্ডওয়্যার এবং Linux সিস্টেম প্ল্যাটফর্মের উপর ভিত্তি করে উন্নত

● IEC 61850-9-1/9-2/9-2LE, GOOSE, IEC 60044-7/8 FT3 এর সাথে সামঞ্জস্যপূর্ণ বিভিন্ন ধরণের বার্তা অনুকরণ করতে সক্ষম

●4-চ্যানেল অপটিক্যাল ডিজিটাল বার্তা গ্রহণ এবং পাঠানো একই সাথে,

●বিভিন্ন অপটিক্যাল পোর্টের সিঙ্ক্রোনাস আউটপুট 0μs এ পৌঁছায় এবং SV স্যাম্পলিং এর বিচ্ছুরণ 1μs এর কম

●স্বয়ংক্রিয় কনফিগারেশন উপলব্ধি করুন, SCD ফাইল আমদানি সমর্থন করুন, টপোলজি ডায়াগ্রাম প্রদর্শন এবং ফাইল তুলনা করুন

● সমর্থন MU বিলম্ব এবং বিভিন্ন MU সময় সিঙ্ক্রোনাইজেশন পরীক্ষা

● সিরিজ এবং SV স্যাম্পলিং মান সুপারপজিশন হারমোনিক আউটপুট সংযোগ সনাক্তকরণ সমর্থন

● বার্তা টাইপ এবং ট্রাফিক পর্যবেক্ষণ ফাংশন আছে

● অস্বাভাবিক বার্তাগুলির ক্ষণস্থায়ী রেকর্ডিং সমর্থন করে

● অপটিক্যাল শক্তি পরিমাপ ফাংশন আছে

●বিল্ট-ইন এসি টেস্ট, সেট সিকোয়েন্স টেস্ট ইত্যাদি। সুরক্ষা রিলে পরীক্ষার জন্য টেস্টিং মডিউল

●4 বাইনারি ইনপুট + 4 বাইনারি আউটপুট, সিঙ্ক্রোনাস আউটপুট বিলম্ব <20μs

●এমএমএস ক্লায়েন্ট এবং সার্ভার অনুকরণ করতে সক্ষম, সুরক্ষা ডিভাইসের মূল্যায়ন চেক সমর্থন এবং সেটআপ স্টেট এবং সুরক্ষা ফাংশন অবস্থার পর্যবেক্ষণ এবং অপারেশন, একটি একক বা একাধিক আইইডি ডিভাইসের সিমুলেশন সমর্থন, দূরবর্তী বার্তা এবং টেলিমেট্রি ডেটার একযোগে সংক্রমণ উপলব্ধি করতে সক্ষম

প্রযুক্তিগত তথ্য

ফাইবার কমিউনিকেশন ইন্টারফেস

◆ অপটিক্যাল সিরিয়াল পোর্ট ফাইবার প্যারামিটার: মাল্টি-মোড, ST ইন্টারফেস, তরঙ্গদৈর্ঘ্য 850nm

◆ অপটিক্যাল ইথারনেট পোর্ট ফাইবার প্যারামিটার: মাল্টি-মোড, এলসি ইন্টারফেস, তরঙ্গদৈর্ঘ্য 1310nm

◆ ট্রান্সমিশন পাওয়ার: ≥-15dBm

◆ গ্রহণ সংবেদনশীলতা: ≤-30dBm

◆ 100M স্বাধীন অপটিক্যাল নেটওয়ার্ক পোর্টের 4 গ্রুপ, IEC61850-9-1/2 SM এবং GOOSE বার্তা সমর্থন করে

◆ মাল্টিপ্লেক্সিং অপটিক্যাল সিরিয়াল পোর্ট, FT3 / FT3LE অপটিক্যাল ডিজিটাল বার্তা গ্রহণ এবং প্রেরণ, IRIG-B কোড গ্রহণ এবং প্রেরণ এবং PPS টাইমিং ফাংশন সমর্থন করে

◆ অপটিক্যাল লিঙ্ক পরিমাপ এবং ডায়াগনস্টিক ফাংশন পরীক্ষার জন্য ইথারনেট অপটিক্যাল পাওয়ার পরিমাপ পোর্ট

বাইনারি ইনপুট/আউটপুট

◆ বাইনারি ইনপুট: 4

◆ বাইনারি আউটপুট: 4

বিবিধ

◆ মাত্রা: 235 মিমি × 175 মিমি × 50 মিমি (LxWxH)

◆ ওজন: 2.0 কেজি

পাওয়ার সাপ্লাই

◆ অন্তর্নির্মিত লিথিয়াম ব্যাটারি (9600mAh)

◆চার্জার: 100~240VAC ইনপুট, 50/60Hz

পরিবেশের অবস্থা

◆ স্বাভাবিক কাজ তাপমাত্রা: -5~45℃

◆ওয়ার্কিং তাপমাত্রা সীমা: -10~50℃

◆ সংগ্রহস্থল এবং পরিবহন: -25~70℃

◆ আপেক্ষিক আর্দ্রতা: 5% ~ 95%

◆ বায়ুমণ্ডলীয় প্রেস: 86~106KPa

হ্যান্ডহেল্ড আইইসি 61850 বিশ্লেষক NSA-60 স্মার্ট সাবস্টেশনে শক্তিশালী পরীক্ষার সরঞ্জাম।
