Name: ISO9001 Multifunctional IEC 61850 টেস্টিং, 150V সুরক্ষা রিলে টেস্ট কিট
Brand: HAOMAI
SKU: RELAYSTAR-7000

বাড়ি পণ্য IEC 61850 টেস্টিং

ISO9001 Multifunctional IEC 61850 টেস্টিং, 150V সুরক্ষা রিলে টেস্ট কিট

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	HAOMAI
সাক্ষ্যদান:	ISO9001:2015, Type Test Report, Calibration Report
মডেল নম্বার:	RELAYSTAR-7000

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 সেট
মূল্য:	negotiation
প্যাকেজিং বিবরণ:	ট্রান্সপোর্ট কেস + প্লাইউড কেস
ডেলিভারি সময়:	10-15 কার্যদিবস
পরিশোধের শর্ত:	টি/টি
যোগানের ক্ষমতা:	প্রতি মাসে 400 সেট

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

পণ্যের নাম:	সুরক্ষা রিলে টেস্ট সেট, রিলে টেস্ট কিট, রিলে টেস্ট সিস্টেম	বর্তমান আউটপুট:	6x0…30A
ভোল্টেজ আউটপুট:	6x0…150V	আউটপুট নির্ভুলতা:	≤0.1% এসি আউটপুটের জন্য
IEC 61850 টেস্টিং:	পাওয়া যায়	অপারেশন:	স্থানীয় মোড + পিসি মোড
লক্ষণীয় করা:	ISO9001 IEC 61850 টেস্টিং , মাল্টিফাংশনাল IEC 61850 টেস্টিং , 150V সুরক্ষা রিলে টেস্ট কিট

ইউনিভার্সাল প্রোটেকশন রিলে টেস্ট সিস্টেম IEC 61850 টেস্টিং মেনে চলছে

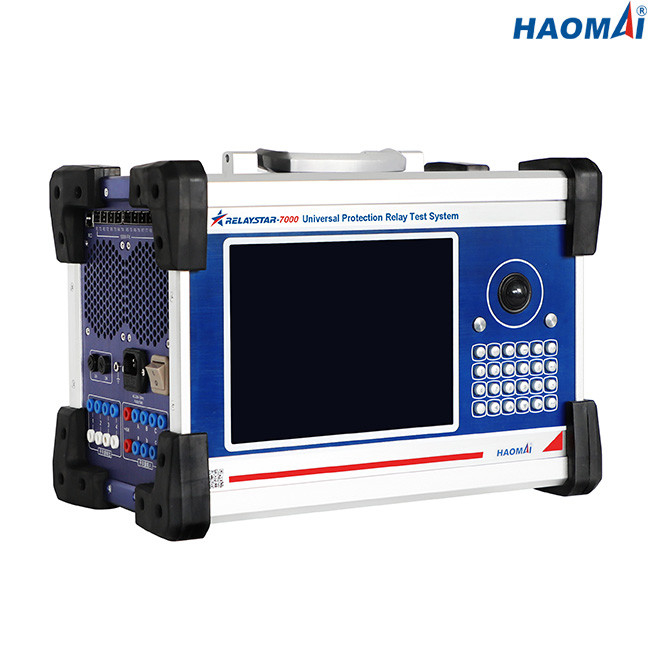

মডেল: RELAYSTAR-7000

RELAYSTAR-7000 হল বহুমুখী সুরক্ষা রিলে পরীক্ষা সিস্টেম যা IEC61850 SV এবং GOOSE মেনে চলে।এটি 6-ফেজ কারেন্ট (6×0…30A) এবং 6-ফেজ ভোল্টেজ (6×0…150V) প্রথাগত সুরক্ষা রিলে পরীক্ষা করতে পারে, যেমন পুরানো ইলেক্ট্রোমেকানিকাল টাইপ এবং মাইক্রোপ্রসেসর-ভিত্তিক প্রকার।RELAYSTAR-7000 IEC 61850 প্রোটোকল ব্যবহার করে রিলে এবং সাবস্টেশন পরীক্ষা করার জন্য আদর্শ হাতিয়ার হতে পারে, যা IEC 61850-9-1/9-2/9-2LE, GOOSE, IEC 60044- মেনে বিভিন্ন ধরনের বার্তা অনুকরণ করতে পারে। 7/8 FT3.

RELAYSTAR-7000 ক্ষণস্থায়ী পরীক্ষা করতে ব্যবহার করা যেতে পারে।RELAYSTAR-7000 IEEE- C37.111, COMTRADE স্ট্যান্ডার্ড ফর্ম্যাটে ডিজিটালভাবে রেকর্ড করা ত্রুটিগুলি পুনরায় প্লে করে গ্রহণযোগ্যতা বা সমস্যা সমাধানের পরীক্ষা করতে পারে।

প্রধান বৈশিষ্ট্য

1) ইন্টিগ্রেটেড মাল্টি-ফেজ সুরক্ষা রিলে পরীক্ষা সিস্টেম

2) স্বজ্ঞাত উচ্চ রেজোলিউশন গ্রাফিক স্ক্রীন ব্যবহার করে একা একা অপারেশন, পরিচালনা করার জন্য কোন পিসি প্রয়োজন নেই

3) স্থানীয় পরীক্ষা এবং পিসি রিমোট পরীক্ষা উভয়ই উপলব্ধ

4) ডিজিটাল ইনপুট এবং আউটপুট

5) অন্তর্নির্মিত তরঙ্গরূপ পর্যবেক্ষণ এবং রেকর্ডিং

6) GPS বা IRIG-B দিয়ে শেষ থেকে শেষ পরীক্ষা

7) IEC 61850 টেস্টিং ক্ষমতা

প্রযুক্তিগত তথ্য

সাধারণ কারেন্ট এবং ভোল্টেজ আউটপুট

বর্তমান জেনারেটর	পরিসর বিন্যাস	6-ফেজ AC(LN): 6x0…30A
		DC(LN): 6x0…±10 A
	শক্তি	6-ফেজ AC(LN): 30A এ 6x450VA
		DC(LN): 10A এ 6x120VA
	সঠিকতা	AC:±1mA(≤0.2A), ≤0.1% (0.2~30A)
		DC: ±5mA(0.2~0.5A), ≤0.2% (0.5~10A)
	রেজোলিউশন	1mA
ভোল্টেজ জেনারেটর	পরিসর বিন্যাস	6-ফেজ AC(LN): 6x0…150V
		DC(LN): 6x0…±160V
	শক্তি	6-ফেজ AC(LN): 150V এ 6x80VA
		DC(LN): 160V এ 6x80VA
	সঠিকতা	AC:±2mV(0.2~2V), ≤0.1% (2~150V)
		DC:±10mV (0.5~5V), ≤0.2% (5~160V)
	রেজোলিউশন	1mV
সাধারণ জেনারেটর	ফ্রিকোয়েন্সি	পরিসীমা: 0 ~ 1200Hz
		নির্ভুলতা: <1mHz(0~65Hz), <10mHz(65~450Hz), <20mHz(450~1200Hz)
		রেজোলিউশন: 0.001Hz
	পর্যায়	পরিসীমা: -360° ~+360°
		নির্ভুলতা: 0.1°
		রেজোলিউশন: 0.01°
	হারমোনিক	সুপারপজিশন অর্ডার: 2~24 বার
		বিকৃতি: ≤0.5%

ইথারনেট কমিউনিকেশন ইন্টারফেস

মোড	10/100Base-TX(10/100Mbit, twisted-pair, auto-crossover)
বন্দরের সংখ্যা	2
ইন্টারফেসের প্রকার	RJ45
অবস্থা ইঙ্গিত	এলইডি লাইট

অপটিক্যাল ফাইবার কমিউনিকেশন ইন্টারফেস

মোড	100Base-FX (100Mbit, অপটিক্যাল ফাইবার, ফুল ডুপ্লেক্স)
বন্দরের সংখ্যা	8
ইন্টারফেসের প্রকার	এলসি
ফাইবার টাইপ	62.5/125μm (মাল্টি-মোড ফাইবার)
তরঙ্গদৈর্ঘ্য	1310nm
সংক্রমণ দূরত্ব	>1 কিমি
অবস্থা ইঙ্গিত	এলইডি লাইট

FT3 ইন্টারফেস

বন্দরের সংখ্যা	9 (ট্রান্সমিট করার জন্য 8, প্রাপ্তির জন্য 1)
ইন্টারফেসের প্রকার	ST
ফাইবার টাইপ	62.5/125μm (মাল্টি-মোড ফাইবার)
তরঙ্গদৈর্ঘ্য	850nm

বাইনারি ইনপুট

সংখ্যা	8
টাইপ	সম্ভাব্য-মুক্ত যোগাযোগ বা নিষ্ক্রিয় যোগাযোগ (স্বয়ংক্রিয় সনাক্তকরণ)
থ্রেশহোল্ড বৈশিষ্ট্য	"0": 0～6V;"1":12V～250V

বাইনারি আউটপুট

সংখ্যা	4
টাইপ	নিষ্ক্রিয় যোগাযোগ
বিরতি ক্ষমতা	250VAC/0.5A;250VDC/0.2A

অন্তর্নির্মিত পর্যবেক্ষণ এবং রেকর্ডিং

মনিটরিং	স্রোত এবং ভোল্টেজ আউটপুট
রেকর্ডিং	এনালগ আউটপুট, বাইনারি ইনপুট/আউটপুট স্থিতি
মোড	রিয়েল টাইম মনিটরিং, কোন বাহ্যিক তারের প্রয়োজন নেই
রেকর্ডিং দৈর্ঘ্য	সীমাহীন (অভ্যন্তরীণ মেমরি পূর্ণ না হওয়া পর্যন্ত)

পাওয়ার সাপ্লাই

নামমাত্র ইনপুট ভোল্টেজ	কাস্টমাইজড (AC230V/120V±10%, 1-ফেজ)
নামমাত্র ফ্রিকোয়েন্সি	50/60 Hz
রেট করা বর্তমান	10A 230V / 12A এ 120V
সংযোগ	স্ট্যান্ডার্ড এসি সকেট (IEC 60320)

পরিবেশের অবস্থা

অপারেশন তাপমাত্রা	0 ... +50 °সে (+32 ... +122 °ফা)
সংগ্রহস্থল তাপমাত্রা	-25 ... +70 °সে (-13 ... +158 °ফা)
আর্দ্রতা পরিসীমা	আপেক্ষিক আর্দ্রতা 5 ... 95 %, অ ঘনীভূত
কম্পন	IEC 60068-2-6(20m/s2 at 10 ... 150 Hz)

বিবিধ

ওজন	19.5 কেজি (42.99 পাউন্ড)
মাত্রা (W x H x D, হ্যান্ডেল ছাড়া)	405×295×250mm(15.94x11.61x9.84 in)

RELAYSTAR-7000 হল বহুমুখী সুরক্ষা রিলে পরীক্ষা ব্যবস্থা যা IEC61850 পরীক্ষার সাথে মেনে চলে, যা শুধুমাত্র প্রচলিত সুরক্ষা রিলে পরীক্ষা করতে পারে না, IEC 61850-9-1/9-2/9-2LE, GOOSE মেনে বিভিন্ন ধরনের বার্তাও অনুকরণ করতে পারে। , IEC 60044-7/8 FT3।
