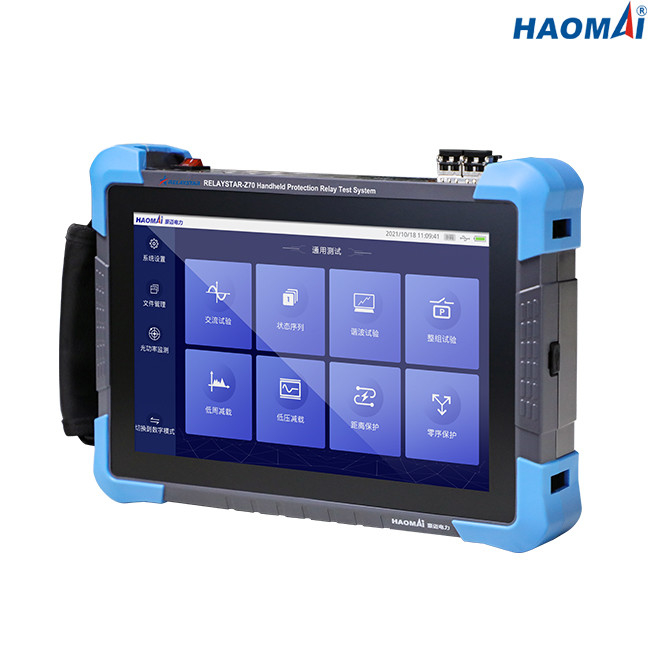

Name: সুরক্ষা রিলে IEC 61850 টেস্টিং সেট 3 ফেজ 2.7 কেজি হ্যান্ডহেল্ড
Brand: HAOMAI
SKU: RELAYSTAR-Z70

সুরক্ষা রিলে IEC 61850 টেস্টিং সেট 3 ফেজ 2.7 কেজি হ্যান্ডহেল্ড

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	HAOMAI
সাক্ষ্যদান:	ISO9001:2015
মডেল নম্বার:	RELAYSTAR-Z70

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 সেট
মূল্য:	negotiation
প্যাকেজিং বিবরণ:	ট্রান্সপোর্ট কেস + শক্ত কাগজ
ডেলিভারি সময়:	10-15 কার্যদিবস
পরিশোধের শর্ত:	টি/টি
যোগানের ক্ষমতা:	প্রতি মাসে 400 সেট

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

পণ্যের নাম:	পোর্টেবল রিলে টেস্টার, ডিজিটাল রিলে টেস্ট কিট, IEC 61850 টেস্টিং	বর্তমান আউটপুট:	3x0…10A
ভোল্টেজ আউটপুট:	3x0…120V	আউটপুট নির্ভুলতা:	≤0.1% এসি আউটপুটের জন্য
IEC 61850 টেস্টিং:	পাওয়া যায়	অপারেশন:	10.1-ইঞ্চি টাচ স্ক্রিন
লক্ষণীয় করা:	3 ফেজ আইইসি 61850 টেস্টিং , 2.7 কেজি আইইসি 61850 টেস্টিং , হ্যান্ডহেল্ড প্রোটেকশন রিলে টেস্ট সেট

IEC 61850 টেস্টিং সহ হ্যান্ডহেল্ড প্রোটেকশন রিলে টেস্ট সেট
মডেল: RELAYSTAR-Z70
হ্যান্ডহেল্ড প্রোটেকশন রিলে টেস্ট সেট RELAYSTAR-Z70 প্রচলিত সাবস্টেশন এবং ডিজিটাল সাবস্টেশন কমিশনিং টেস্টিং এবং রক্ষণাবেক্ষণ উভয়ের জন্য ডিজাইন করা হয়েছে।এটি প্রচলিত সুরক্ষা রিলে পরীক্ষার জন্য 3-ফেজ কারেন্ট (3x0…10A) এবং 3-ফেজ ভোল্টেজ (3x0…120V) আউটপুট করতে পারে।এর অপটিক্যাল ডিজিটাল অংশের সিস্টেমটি IEC61850 প্রোটোকলের উপর ভিত্তি করে তৈরি করা হয়েছে, যা SV/GOOSE বার্তা গ্রহণ, প্রেরণ এবং বিশ্লেষণকে সমর্থন করে।
RELAYSTAR-Z70 হল খুবই সুবিধাজনক এবং পোর্টেবল নেটওয়ার্ক টেস্ট সেট যাতে একটি 10.1-ইঞ্চি টাচ স্ক্রিন থাকে যাতে ইঞ্জিনিয়ার এটিকে শুধুমাত্র সাবস্টেশনের বিভিন্ন জায়গায় IED-এর জন্য নিয়ে যেতে পারেন, জটিল টেস্ট সেট এবং ল্যাপটপ এবং অন্যান্য পরীক্ষার জিনিসপত্র নেওয়ার প্রয়োজন নেই। .
RELAYSTAR-Z70-এ সুরক্ষা রিলে টেস্টিং, MU টেস্টিং, SV/GOOSE পাঠানো, গ্রহণ এবং বিশ্লেষণ, SCD ফাইল আমদানি এবং বিশ্লেষণ ইত্যাদির জন্য প্রচুর টেস্টিং মডিউল রয়েছে।
RELAYSTAR-Z70 ডিজিটাল সাবস্টেশনে অন্যান্য আইইডি পরীক্ষা করার জন্যও ব্যবহার করা যেতে পারে বহু-কার্যকরী টুল হিসাবে, যার মধ্যে GOOSE, SV পাঠানো এবং গ্রহণ করা, সুইচ বা অন্যান্য আইইডিতে ট্রাফিক প্রবাহ যোগ করা, MU সময় বিলম্ব পরীক্ষা করা, ফাইবার শক্তি পরিমাপ করা ফাইবার পোর্ট ইত্যাদি

প্রধান বৈশিষ্ট্য
1) অপারেশনের জন্য 10.1-ইঞ্চি উচ্চ রেজোলিউশন টাচ স্ক্রিন
2) SOC হার্ডওয়্যার প্ল্যাটফর্ম এবং এমবেডেড লিনাক্স সিস্টেম বিকাশের উপর ভিত্তি করে
3) 3-ফেজ কারেন্ট(3x0…10A) + 3-ফেজ ভোল্টেজ(3x0…120V) প্রচলিত সুরক্ষা রিলে পরীক্ষার জন্য আউটপুট
4) IEC61850-9-1/9-2/9-2LE, FT3/FT3LE, GOOSE এবং অন্যান্য অপটিক্যাল ডিজিটাল বার্তা মান মেনে চলুন
5) 36টি অপটিক্যাল ডিজিটাল SV/GOOSE চ্যানেল কনফিগার করুন
6) 100M অপটিক্যাল নেটওয়ার্ক ইন্টারফেস মডিউল সমর্থন করে
7) FT3 অপটিক্যাল সিরিয়াল পোর্ট মডিউল সমর্থন
8) IRIG-B সময় সিঙ্ক্রোনাইজেশন সমর্থন করুন
9) অপটিক্যাল পাওয়ার এবং নেটওয়ার্ক অপটিক্যাল ডিজিটাল প্যাকেটের রিয়েল-টাইম পর্যবেক্ষণ
10) স্ট্যান্ডার্ড SCL ফাইল আমদানি সমর্থন করে, প্রয়োজনীয় ডিভাইস ইনস্ট্যান্স কনফিগারেশন তথ্য বের করে এবং এক-ক্লিক পার্সিংয়ের মাধ্যমে টপোলজি তৈরি করে

প্রযুক্তিগত তথ্য
সাধারণ কারেন্ট এবং ভোল্টেজ আউটপুট

বর্তমান জেনারেটর	পরিসর বিন্যাস	3-ফেজ AC(LN): 3x0…10A
	পরিসর বিন্যাস	DC(LN): 3x0…±2 A
	শক্তি	সর্বোচ্চ30VA
	সঠিকতা	AC: ≤0.1%
	সঠিকতা	DC: ≤0.2%
	রেজোলিউশন	1mA
ভোল্টেজ জেনারেটর	পরিসর বিন্যাস	3-ফেজ AC(LN): 3x0…120V
	পরিসর বিন্যাস	DC(LN): 3x0…±170V
	শক্তি	সর্বোচ্চ30VA
	সঠিকতা	AC: ≤0.1%
	সঠিকতা	DC: ≤0.2%
	রেজোলিউশন	1mV
সাধারণ জেনারেটর	ফ্রিকোয়েন্সি	পরিসীমা: 10~1200Hz
		নির্ভুলতা: 0.001Hz
		রেজোলিউশন: 0.001Hz
	পর্যায়	পরিসীমা: 0° ~+360°
		নির্ভুলতা: 0.01°
		রেজোলিউশন: 0.01°
	হারমোনিক	সুপারপজিশন অর্ডার: 1~24 বার
	হারমোনিক	বিকৃতি: ≤0.5%

ইথারনেট কমিউনিকেশন ইন্টারফেস

মোড	10/100Base-TX(10/100Mbit, twisted-pair, auto-crossover)
বন্দরের সংখ্যা	1
ইন্টারফেসের প্রকার	RJ45
অবস্থা ইঙ্গিত	এলইডি লাইট

অপটিক্যাল ফাইবার কমিউনিকেশন ইন্টারফেস

মোড	100Base-FX (100Mbit, অপটিক্যাল ফাইবার, ফুল ডুপ্লেক্স)
বন্দরের সংখ্যা	2
ইন্টারফেসের প্রকার	এলসি
ফাইবার টাইপ	62.5/125μm (মাল্টি-মোড ফাইবার)
তরঙ্গদৈর্ঘ্য	1310nm
সংক্রমণ দূরত্ব	>1 কিমি
অবস্থা ইঙ্গিত	এলইডি লাইট

FT3 ইন্টারফেস

বন্দরের সংখ্যা	2 (ট্রান্সমিট করার জন্য 1, প্রাপ্তির জন্য 1)
ইন্টারফেসের প্রকার	ST
ফাইবার টাইপ	62.5/125μm (মাল্টি-মোড ফাইবার)
তরঙ্গদৈর্ঘ্য	850nm

বাইনারি ইনপুট

সংখ্যা	2
টাইপ	সম্ভাব্য-মুক্ত যোগাযোগ বা নিষ্ক্রিয় যোগাযোগ (স্বয়ংক্রিয় সনাক্তকরণ)
থ্রেশহোল্ড বৈশিষ্ট্য	"0": 0～6V;"1":12V～250V

বাইনারি আউটপুট

সংখ্যা	2
টাইপ	নিষ্ক্রিয় যোগাযোগ
বিরতি ক্ষমতা	250VAC/0.5A;250VDC/0.2A

পাওয়ার সাপ্লাই

অ্যাডাপ্টারের জন্য ইনপুট	AC 100V~240V, 50/60 Hz
অ্যাডাপ্টারের আউটপুট	DC 15V/3A
অন্তর্নির্মিত লিথিয়াম ব্যাটারি	7.4V, 9600mAh
ক্রমাগত কাজের সময়	8 ঘন্টার বেশি

বিবিধ

ওজন	2.7 কেজি (পাউন্ড)
মাত্রা (W x H x D, হ্যান্ডেল ছাড়া)	270×210×64mm(x11.61x9.84 in)

হ্যান্ডহেল্ড প্রোটেকশন রিলে টেস্ট সেট RELAYSTAR-Z70 হল প্রচলিত সুরক্ষা রিলে, IEC 61850-ভিত্তিক সুরক্ষা ডিভাইস এবং IED-এর জন্য বহুমুখী পরীক্ষা সেট।

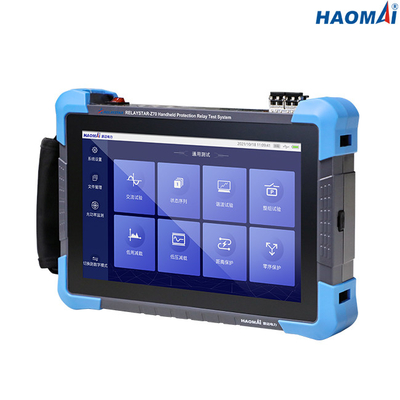

সুরক্ষা রিলে IEC 61850 টেস্টিং সেট 3 ফেজ 2.7 কেজি হ্যান্ডহেল্ড 0
