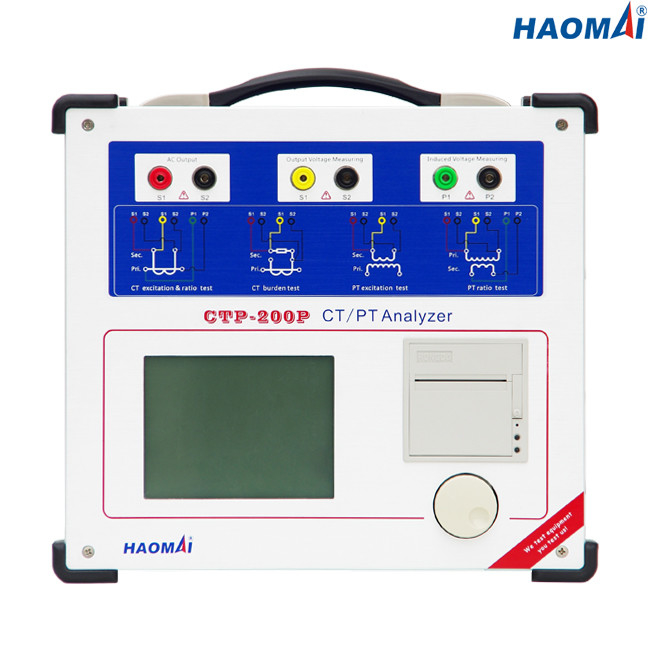

উচ্চ নির্ভুলতা CT/PT বিশ্লেষক
মডেল: CTP-200P
CT/PT বিশ্লেষক CTP-200P হল IEC এবং IEEE/ANSI মান অনুযায়ী বিভিন্ন CT এবং PT-এর জন্য বৈপ্লবিক পরীক্ষার ব্যবস্থা।
CT/PT বিশ্লেষক CTP-200P-এর পরিমাপের নির্ভুলতা খুব বেশি, 0.05% পর্যন্ত।
CT/PT বিশ্লেষক স্বয়ংক্রিয়ভাবে পেটেন্ট মাল্টিফাংশনাল রোটারি মাউসের এক ক্লিকে কয়েক সেকেন্ডের মধ্যে পরীক্ষাটি সম্পূর্ণ করতে পারে।এটি 40kV সিটি এবং PTs পর্যন্ত হাঁটু-পয়েন্ট ভোল্টেজ পরীক্ষা করার অনুমতি দেয় পাওয়ার গ্রিডে বা নির্মাতাদের উত্পাদন সুবিধা বা পরীক্ষাগারে সাইটটিতে।
প্রধান বৈশিষ্ট্য
● সুরক্ষা CT, পরিমাপ CTs, TP ক্লাস CT এবং প্রবর্তক PT পরীক্ষা করতে সক্ষম
● কম-ফ্রিকোয়েন্সি পরিমাপের নীতির উপর ভিত্তি করে উত্তেজনা বৈশিষ্ট্য এবং ত্রুটি বক্ররেখা পরীক্ষা করুন
● ভোল্টেজ পদ্ধতির উপর ভিত্তি করে অনুপাত, পোলারিটি, অনুপাত ত্রুটি এবং ফেজ স্থানচ্যুতি ত্রুটি পরিমাপ করুন
● কীপ্যাড প্রতিস্থাপন করতে পেটেন্ট মাল্টিফাংশনাল রোটারি মাউস গ্রহণ করুন
● প্রদর্শনের জন্য 5.7 ইঞ্চি LCD স্ক্রিন গ্রহণ করুন
● DSP, ARM এবং এমবেডেড লিনাক্স অপারেশন সিস্টেম গ্রহণ করুন
● উভয় স্থানীয় পরীক্ষা এবং PC দূরবর্তী পরীক্ষা উপলব্ধ
●উচ্চ পরিমাপের নির্ভুলতা: ০.০৫%
●বিল্ট-ইন থার্মাল প্রিন্টার দ্বারা সরাসরি পরীক্ষার ফলাফল মুদ্রণ করুন
● সহজ পরিবহনের জন্য ছোট এবং হালকা ওজন (9 কেজি / 19.84 পাউন্ড)
প্রযুক্তিগত তথ্য
●পরীক্ষার মানদণ্ড: IEC61869-2(IEC60044-1,60044-6), IEC61869-3(IEC60044-2), IEEE/ANSI C57.13
●সর্বোচ্চ হাঁটু ভোল্টেজ পরিমাপ: 40kV
●আউটপুট পরিসীমা:
ভোল্টেজ: 0~180V(RMS)
বর্তমান: 0~12A(RMS), 36A(শীর্ষ মান)
●ভোল্টেজ পরিমাপের সঠিকতা: ±0.05%
●CT অনুপাত পরিমাপ:
পরিসীমা: 1~30000
নির্ভুলতা: ±0.05%
●PT অনুপাত পরিমাপ:
পরিসীমা: 1~10000
নির্ভুলতা: ±0.05%
●ফেজ পরিমাপ:
নির্ভুলতা: ±2 মিনিট
রেজোলিউশন: 0.01 মিনিট
●সেকেন্ডারি উইন্ডিং প্রতিরোধের পরিমাপ:
পরিসীমা: 0~300Ω
নির্ভুলতা: 0.1%±1mΩ
●বোঝা পরিমাপ:
পরিসীমা: 0~300VA
নির্ভুলতা: 0.1%±0.1VA
●মেমরি ক্ষমতা: >3000 গ্রুপ পরীক্ষার ফলাফল
●পাওয়ার সাপ্লাই
| নামমাত্র ইনপুট ভোল্টেজ |
কাস্টমাইজড (AC230V/120V±10%, 1-ফেজ) |
| নামমাত্র ফ্রিকোয়েন্সি |
50/60 Hz |
| রেট করা বর্তমান |
10A 230V / 12A এ 120V |
| সংযোগ |
স্ট্যান্ডার্ড এসি সকেট (IEC 60320) |
● পরিবেশগত অবস্থা
| অপারেশন তাপমাত্রা |
0 ... +50 °সে (+32 ... +122 °ফা) |
| সংগ্রহস্থল তাপমাত্রা |
-25 ... +70 °সে (-13 ... +158 °ফা) |
| আর্দ্রতা পরিসীমা |
আপেক্ষিক আর্দ্রতা 5 ... 95 %, অ ঘনীভূত |
| কম্পন |
IEC 60068-2-6(20m/s2 at 10 ... 150 Hz) |
●বিবিধ
| ওজন |
9 কেজি (19.84 পাউন্ড) |
| মাত্রা (W x H x D, হ্যান্ডেল ছাড়া) |
340×300×150mm(13.39x11.81x5.91 in) |
| সংযোগ পোর্ট |
2 USB2.0 পোর্ট, 1টি যোগাযোগ পোর্ট |
●নিরাপত্তা মান, ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য
| ইএমসি |
পণ্যটি ইলেক্ট্রোম্যাগনেটিক কম্প্যাটিবিলিটি (EMC) নির্দেশিকা 2004/108/EC(CE conform) মেনে চলে |
| IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3 |
| নিরাপত্তা |
পণ্যটি নিম্ন ভোল্টেজ নির্দেশিকা 2006/95/EC(CE কনফর্ম) মেনে চলে। |
| আইইসি 61010-1 |
CT/PT বিশ্লেষক CTP-200P বর্তমান ট্রান্সফরমার এবং সম্ভাব্য ট্রান্সফরমার (ভোল্টেজ ট্রান্সফরমার) পরীক্ষার জন্য সেরা পছন্দ।
CT/PT বিশ্লেষক CTP-200P ISO/IEC 17025 এর অধীনে স্বীকৃত মেট্রোলজি কোং লিমিটেডের স্টেট গ্রিড সেন্টারে কনসাইনমেন্ট পরীক্ষায় উত্তীর্ণ হয়েছে।
CT/PT বিশ্লেষক CTP-200P এছাড়াও ISO/IEC 17025 এর অধীনে স্বীকৃত তৃতীয় পক্ষের পরীক্ষাগারে ক্যালিব্রেট করা হয়।
কনসাইনমেন্ট টেস্ট রিপোর্ট এবং ক্যালিব্রেশন রিপোর্ট নীচে দেখানো হয়েছে।
