120V 60Hz বর্তমান ট্রান্সফরমার পরীক্ষার সরঞ্জাম, পোর্টেবল সিটি ভিটি বিশ্লেষক

পোর্টেবল বর্তমান ট্রান্সফরমার টেস্ট সেট

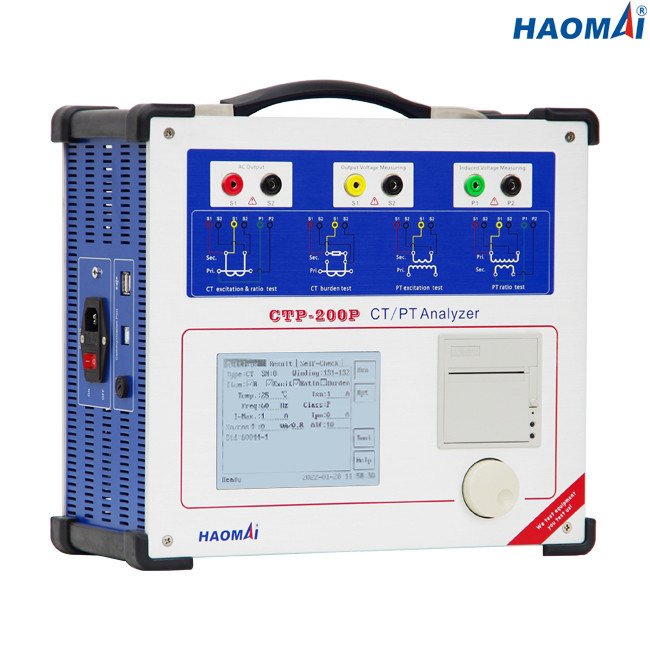

মডেল: CTP-200P

পোর্টেবল কারেন্ট ট্রান্সফরমার টেস্ট সেট CTP-200P বর্তমান ট্রান্সফরমারের (CT) সম্পর্কিত প্যারামিটারগুলি স্বয়ংক্রিয়ভাবে পরিমাপ করার জন্য ডিজাইন করা হয়েছে, যেমন উত্তেজনা বৈশিষ্ট্য, টার্ন রেশিও, পোলারিটি, উইন্ডিং রেজিস্ট্যান্স, স্যাচুরেটেড এবং অসম্পৃক্ত ইন্ডাকটিভিটি, রিম্যানেন্স ফ্লাক্স শতাংশ, সঠিকতা সীমিত ফ্যাক্টর( ALF) বা ইন্সট্রুমেন্ট সিকিউরিটি ফ্যাক্টর(FS), সেকেন্ডারি বোঝা ইত্যাদি।

CTP-200P অনুপাতের সিমুলেশন, সেকেন্ডারি টাইম কনস্ট্যান্ট, ALF এবং FS ফ্রি অ্যাডজাস্টেবল ভার এবং প্রাথমিক কারেন্টেরও অনুমতি দেয় পরীক্ষার পরে নির্ধারিত পরীক্ষার ফলাফল সহ।

পোর্টেবল কারেন্ট ট্রান্সফরমার টেস্ট সেট CTP-200P এছাড়াও ভোল্টেজ ট্রান্সফরমার (VT) পরীক্ষা সমর্থন করে।VT-এর অনুপাত, পোলারিটি, উত্তেজনা বৈশিষ্ট্য এবং ঘূর্ণন প্রতিরোধের পরীক্ষা করা যেতে পারে।

পোর্টেবল কারেন্ট ট্রান্সফরমার টেস্ট সেট CTP-200P উচ্চ ভোল্টেজ সাবস্টেশনগুলিতে বৈদ্যুতিক শব্দের হস্তক্ষেপের জন্য কঠোর এবং প্রতিরোধী।

প্রধান বৈশিষ্ট্য

● IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC61869-3, IEC6044-6, IEC61869-3, IEC61869-3-এ সংজ্ঞায়িত সুরক্ষা CTs, CTs পরিমাপ করা, PR/PX CTs, TPS/TPX/TPY/TPZ CT এবং প্রবর্তক VT পরীক্ষা করতে সক্ষম ANSI C57.13

● কম-ফ্রিকোয়েন্সি পরিমাপের নীতির উপর ভিত্তি করে উত্তেজনা বৈশিষ্ট্য এবং ত্রুটি বক্ররেখা পরীক্ষা করুন

● ভোল্টেজ পদ্ধতির উপর ভিত্তি করে অনুপাত, পোলারিটি, অনুপাত ত্রুটি এবং ফেজ স্থানচ্যুতি ত্রুটি পরিমাপ করুন

● কীপ্যাড প্রতিস্থাপন করতে পেটেন্ট মাল্টিফাংশনাল রোটারি মাউস গ্রহণ করুন

প্রদর্শনের জন্য সূর্যালোক পাঠযোগ্য 5.7-ইঞ্চি LCD স্ক্রিন

● DSP, ARM এবং এমবেডেড লিনাক্স অপারেশন সিস্টেম গ্রহণ করুন

● উভয় স্থানীয় পরীক্ষা এবং PC দূরবর্তী পরীক্ষা উপলব্ধ

●উচ্চ পরিমাপের নির্ভুলতা: ০.০৫%

● সর্বোচ্চ।40kV পর্যন্ত সিটির পরীক্ষিত হাঁটু-পয়েন্ট ভোল্টেজ

● মাধ্যমিক বোঝা পরীক্ষা করে

●সিটি স্বয়ংক্রিয় demagnetization

●বিল্ট-ইন থার্মাল প্রিন্টার দ্বারা সরাসরি পরীক্ষার ফলাফল মুদ্রণ করুন

● সহজ পরিবহনের জন্য ছোট এবং হালকা ওজন (9 কেজি / 19.84 পাউন্ড)

প্রযুক্তিগত তথ্য

●পরীক্ষার মানদণ্ড: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●সর্বোচ্চ হাঁটু ভোল্টেজ পরিমাপ: 40kV

●আউটপুট পরিসীমা:

ভোল্টেজ: 0~180V(RMS)

বর্তমান: 0~12A(RMS), 36A(শীর্ষ মান)

●ভোল্টেজ পরিমাপের সঠিকতা: ±0.05%

●CT অনুপাত পরিমাপ:

পরিসীমা: 1~30000

নির্ভুলতা: ±0.05%

●PT অনুপাত পরিমাপ:

পরিসীমা: 1~10000

নির্ভুলতা: ±0.05%

●ফেজ পরিমাপ:

নির্ভুলতা: ±2 মিনিট

রেজোলিউশন: 0.01 মিনিট

●সেকেন্ডারি উইন্ডিং প্রতিরোধের পরিমাপ:

পরিসীমা: 0~300Ω

নির্ভুলতা: 0.1%±1mΩ

●বোঝা পরিমাপ:

পরিসীমা: 0~300VA

নির্ভুলতা: 0.1%±0.1VA

●মেমরি ক্ষমতা: >3000 গ্রুপ পরীক্ষার ফলাফল

●পাওয়ার সাপ্লাই

● পরিবেশগত অবস্থা

●বিবিধ

পোর্টেবল কারেন্ট ট্রান্সফরমার টেস্ট সেট CTP-200P-এর সফ্টওয়্যারটি উইন্ডোজ অপারেটিং সিস্টেম সহ একটি পিসিতে চলতে সক্ষম।সফ্টওয়্যার সংস্করণ আপগ্রেড করার জন্য বিনামূল্যে.

পোর্টেবল কারেন্ট ট্রান্সফরমার টেস্ট সেট CTP-200P একটি পোর্টেবল, শক এবং ভাইব্রেশন রেজিস্ট্যান্স এনক্লোজারে রাখা হয়েছে যার পাশে হ্যান্ডেল এবং চাকা এবং প্রত্যাহারযোগ্য হ্যান্ডেল রয়েছে।
