ISO9001 স্বয়ংক্রিয় যন্ত্র ট্রান্সফরমার টেস্ট সেট 36A বহুমুখী

সম্পূর্ণ স্বয়ংক্রিয় CT/VT টেস্ট সিস্টেম

মডেল: CTP-120PA

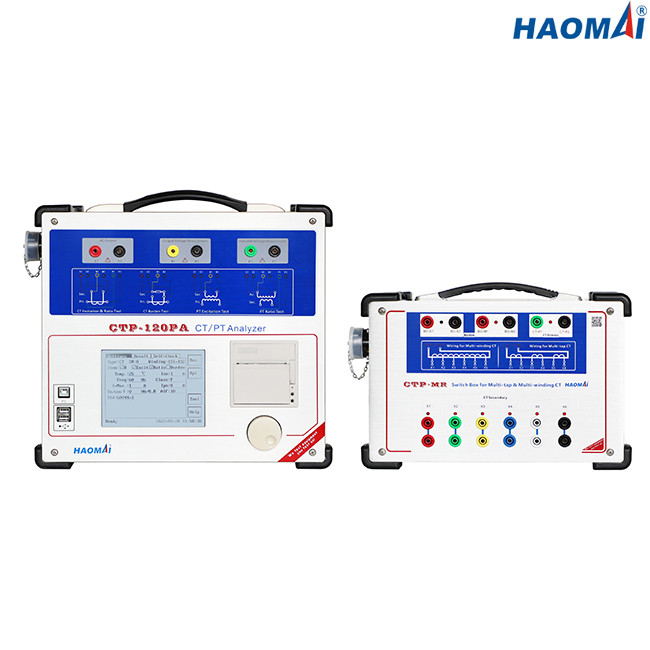

CT/VT টেস্ট সিস্টেম CTP-120PA হল একটি সম্পূর্ণ স্বয়ংক্রিয় কারেন্ট এবং ভোল্টেজ ট্রান্সফরমার টেস্ট সিস্টেম, বিশেষ করে CT, VT এবং কম্বাইন্ড ট্রান্সফরমার পরীক্ষার জন্য ডিজাইন করা হয়েছে।

CTP-120PA একটি দ্রুত পরীক্ষা মঞ্জুর করে, এর মাল্টি-ট্যাপ সুইচ বক্সের কারণে যা সরাসরি 6 টি ট্যাপ পর্যন্ত সংযোগ করতে দেয়, এইভাবে ডিভাইসের সংযোগ শুধুমাত্র একবার করা হয় এবং আর কোনো ম্যানুয়াল অপারেশনের প্রয়োজন ছাড়াই।

CTP-120PA দ্বারা সম্পাদিত প্রধান পরীক্ষাগুলি হল: উত্তেজনা, নির্ভুলতা, অনুপাত এবং পর্যায় ত্রুটি, প্রতিরোধ এবং বোঝা এবং সেগুলি সম্পূর্ণরূপে স্বয়ংক্রিয় মোডে কার্যকর করা হয়, ব্যবহারকারীর হস্তক্ষেপ ছাড়াই৷সমস্ত পরীক্ষা বর্তমান এবং ভোল্টেজ তৈরি করে সঞ্চালিত হয়।

সমস্ত কার্যকারিতা একটি সূর্যালোক 5.7-ইঞ্চি পাঠযোগ্য TFT LCD স্ক্রিন ডিসপ্লে, পেটেন্ট মাল্টিফাংশনাল রোটারি মাউস, ARM এবং এমবেডেড LINUX অপারেশন সিস্টেম দ্বারা পরিচালিত হয়, যা বাইরের পরিবেশের জন্য ডিজাইন করা হয়েছে এবং ল্যাপটপ ছাড়াই৷

পরীক্ষার ফলাফল স্থানীয় মেমরিতে রাখা হয় এবং USB ফ্ল্যাশ ডিস্কের মাধ্যমে একটি পিসিতে স্থানান্তর করা যেতে পারে।

প্রধান বৈশিষ্ট্য

● বর্তমান, ভোল্টেজ এবং সম্মিলিত ট্রান্সফরমার পরীক্ষা করতে সক্ষম

●সম্পাদিত প্রধান পরীক্ষা: অনুপাত এবং পর্যায় ত্রুটি, পোলারিটি, উত্তেজনা, প্রতিরোধ, নির্ভুলতা, বোঝা

● নির্বাচনযোগ্য পরীক্ষার মান: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

● মাল্টি-ট্যাপ সুইচ বক্স CT-এর আচরণ বর্ণনা করে

● কীপ্যাড প্রতিস্থাপন করতে পেটেন্ট মাল্টিফাংশনাল রোটারি মাউস গ্রহণ করুন

● সূর্যালোক পাঠযোগ্য 5.7-ইঞ্চি এলসিডি স্ক্রিন গ্রহণ করুন

● DSP, ARM এবং এমবেডেড লিনাক্স অপারেশন সিস্টেম গ্রহণ করুন

● উভয় স্থানীয় পরীক্ষা এবং PC দূরবর্তী পরীক্ষা উপলব্ধ

●উচ্চ পরিমাপের নির্ভুলতা: ০.০৫%

●সিটি স্বয়ংক্রিয় demagnetization

●বিল্ট-ইন থার্মাল প্রিন্টার দ্বারা সরাসরি পরীক্ষার ফলাফল মুদ্রণ করুন

● USB ফ্ল্যাশ ডিস্কের মাধ্যমে পরীক্ষার ফলাফল ডাউনলোড করতে সক্ষম

● সহজ পরিবহনের জন্য ছোট এবং হালকা ওজন (9 কেজি / 19.84 পাউন্ড)

প্রযুক্তিগত তথ্য

●পরীক্ষার মানদণ্ড: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●সর্বোচ্চ হাঁটু ভোল্টেজ পরিমাপ: 40kV

●আউটপুট পরিসীমা:

ভোল্টেজ: 0~180V(RMS)

বর্তমান: 0~12A(RMS), 36A(শীর্ষ মান)

●ভোল্টেজ পরিমাপের সঠিকতা: ±0.05%

●CT অনুপাত পরিমাপ:

পরিসীমা: 1~30000

নির্ভুলতা: ±0.05%

●PT অনুপাত পরিমাপ:

পরিসীমা: 1~10000

নির্ভুলতা: ±0.05%

●ফেজ পরিমাপ:

নির্ভুলতা: ±2 মিনিট

রেজোলিউশন: 0.01 মিনিট

●সেকেন্ডারি উইন্ডিং প্রতিরোধের পরিমাপ:

পরিসীমা: 0~300Ω

নির্ভুলতা: 0.1%±1mΩ

●বোঝা পরিমাপ:

পরিসীমা: 0~300VA

নির্ভুলতা: 0.1%±0.1VA

●মেমরি ক্ষমতা: >3000 গ্রুপ পরীক্ষার ফলাফল

●পাওয়ার সাপ্লাই

● পরিবেশগত অবস্থা

●বিবিধ

সম্পূর্ণ স্বয়ংক্রিয় CT/VT টেস্ট সিস্টেম CTP-120PA বর্তমান ট্রান্সফরমার, ভোল্টেজ ট্রান্সফরমার এবং সম্মিলিত ট্রান্সফরমার পরীক্ষা করার জন্য একটি শক্তিশালী টেস্টিং টুল।
