9 কেজি মাল্টিট্যাপ সিটি পিটি কারেন্ট ট্রান্সফরমার বিশ্লেষক আইইসি টেস্ট স্ট্যান্ডার্ড

উচ্চ নির্ভুল বর্তমান ট্রান্সফরমার বিশ্লেষক

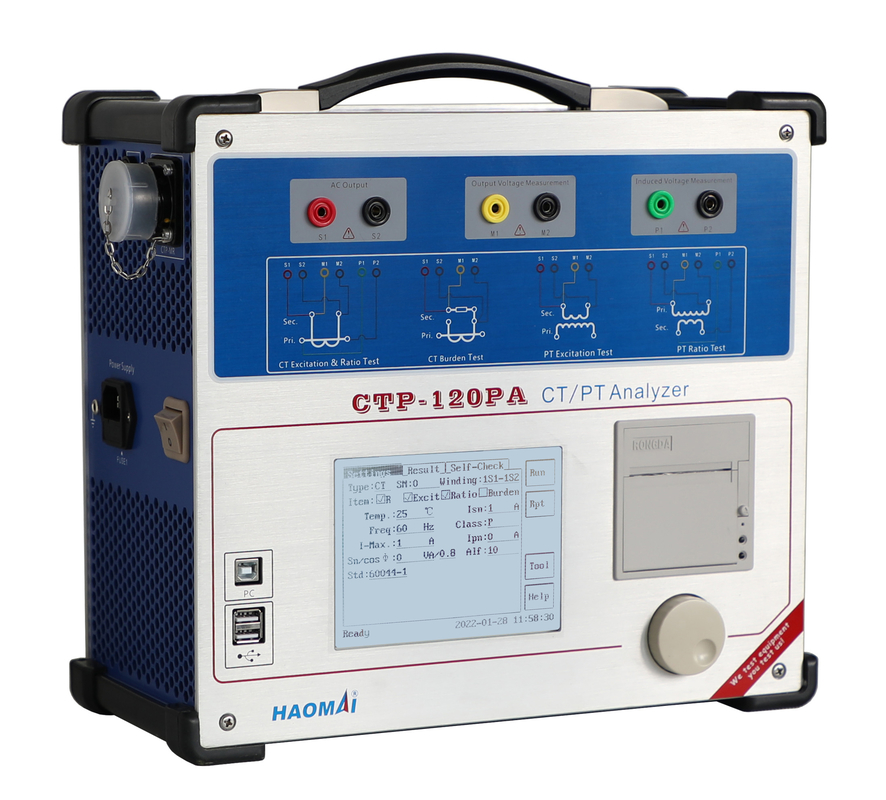

মডেল: CTP-120PA

পোর্টেবল এবং উচ্চ নির্ভুল বর্তমান ট্রান্সফরমার বিশ্লেষক CTP-120PA CT এবং ইন্ডাকটিভ VT-তে আন্তর্জাতিক মানের দ্বারা পূর্বাভাসিত সমস্ত পরীক্ষা সম্পাদন করার অনুমতি দেয়।

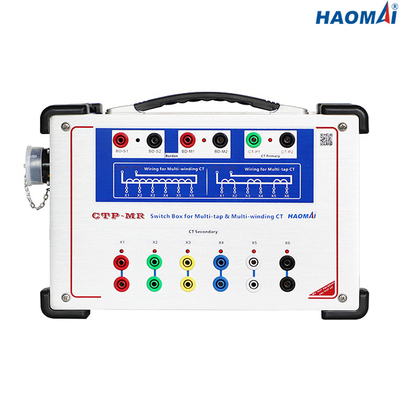

CT পরীক্ষার জন্য, যন্ত্রটিকে মাল্টি-ট্যাপ সুইচ বক্সের মাধ্যমে সরাসরি 6টি ট্যাপ পর্যন্ত সংযুক্ত করা যেতে পারে।এইভাবে পরীক্ষার অধীনে ডিভাইসের সাথে সংযোগটি আর কোনো ম্যানুয়াল অপারেশনের প্রয়োজন ছাড়াই শুধুমাত্র একবার কার্যকর করা হয়েছে।

CTP-120PA একটি স্বতন্ত্র ইউনিট হিসাবে ব্যবহার করা যেতে পারে বা কম্পিউটার-নিয়ন্ত্রিত হতে পারে।এটি USB পোর্টের মাধ্যমে একটি পিসির সাথে সংযুক্ত করা যেতে পারে।কম্পিউটার-নিয়ন্ত্রিত মোডে, পরীক্ষার রেকর্ডগুলি CTP-120PA এর মেমরি থেকে পড়া যেতে পারে, বা PC থেকে CT পরীক্ষা চালানো যেতে পারে।CTP-120PA CTP PC সফ্টওয়্যারের সাথে আসে।CTP PC সফ্টওয়্যারটি একটি PC থেকে সরাসরি বর্তমান ট্রান্সফরমার বা ভোল্টেজ ট্রান্সফরমার পরীক্ষা করতে, স্বয়ংক্রিয়ভাবে পরীক্ষার ফলাফল তৈরি করতে, CTP-120PA এর মেমরি থেকে পরীক্ষার রেকর্ড পড়তে এবং ওয়ার্ড বিন্যাসে পরীক্ষার রেকর্ড সংরক্ষণ করতে ব্যবহার করা যেতে পারে।

যন্ত্রটি একটি পরিবহনযোগ্য বাক্সে রাখা হয়, যা পরিবহনের সুবিধার জন্য একটি কভার এবং হ্যান্ডলগুলি দিয়ে দেওয়া হয়।

প্রধান বৈশিষ্ট্য

● সুরক্ষা CT, পরিমাপ CT, TP ক্লাস CT এবং প্রবর্তক PT পরীক্ষা করতে সক্ষম

● কম-ফ্রিকোয়েন্সি পরিমাপের নীতির উপর ভিত্তি করে উত্তেজনা বৈশিষ্ট্য এবং ত্রুটি বক্ররেখা পরীক্ষা করুন

● ভোল্টেজ পদ্ধতির উপর ভিত্তি করে অনুপাত, পোলারিটি, অনুপাত ত্রুটি এবং ফেজ স্থানচ্যুতি ত্রুটি পরিমাপ করুন

● রিওয়্যারিংয়ের প্রয়োজন ছাড়াই স্বয়ংক্রিয়ভাবে বহু-অনুপাতের CT পরীক্ষা করতে সক্ষম

● কীপ্যাড প্রতিস্থাপন করতে পেটেন্ট মাল্টিফাংশনাল রোটারি মাউস গ্রহণ করুন

● প্রদর্শনের জন্য 5.7 ইঞ্চি LCD স্ক্রিন গ্রহণ করুন

● DSP, ARM এবং এমবেডেড লিনাক্স অপারেশন সিস্টেম গ্রহণ করুন

● উভয় স্থানীয় পরীক্ষা এবং PC দূরবর্তী পরীক্ষা উপলব্ধ

●উচ্চ পরিমাপের নির্ভুলতা: 0.05%

●বিল্ট-ইন থার্মাল প্রিন্টার দ্বারা সরাসরি পরীক্ষার ফলাফল মুদ্রণ করুন

● সহজ পরিবহনের জন্য ছোট এবং হালকা ওজন (9 কেজি / 19.84 পাউন্ড)

প্রযুক্তিগত তথ্য

●পরীক্ষার মানদণ্ড: IEC61869-2(IEC60044-1,60044-6), IEC61869-3(IEC60044-2), IEEE/ANSI C57.13

●সর্বোচ্চ হাঁটু ভোল্টেজ পরিমাপ: 40kV

●আউটপুট পরিসীমা:

ভোল্টেজ: 0~180V(RMS)

বর্তমান: 0~12A(RMS), 36A(শীর্ষ মান)

●ভোল্টেজ পরিমাপের সঠিকতা: ±0.05%

●CT অনুপাত পরিমাপ:

পরিসীমা: 1~30000

নির্ভুলতা: ±0.05%

●PT অনুপাত পরিমাপ:

পরিসীমা: 1~10000

নির্ভুলতা: ±0.05%

●ফেজ পরিমাপ:

নির্ভুলতা: ±2 মিনিট

রেজোলিউশন: 0.01 মিনিট

●সেকেন্ডারি উইন্ডিং প্রতিরোধের পরিমাপ:

পরিসীমা: 0~300Ω

নির্ভুলতা: 0.1%±1mΩ

●বোঝা পরিমাপ:

পরিসীমা: 0~300VA

নির্ভুলতা: 0.1%±0.1VA

●মেমরি ক্ষমতা: >3000 গ্রুপ পরীক্ষার ফলাফল

●পাওয়ার সাপ্লাই

● পরিবেশগত অবস্থা

●বিবিধ

পোর্টেবল এবং উচ্চ নির্ভুল বর্তমান ট্রান্সফরমার বিশ্লেষক CTP-120PA হল সিটি এবং ইনডাকটিভ VT-এর সমস্ত পরীক্ষা করার জন্য একটি শক্তিশালী হাতিয়ার।
