CT PT ইনস্ট্রুমেন্ট ট্রান্সফরমার টেস্ট সেট লাইটওয়েট আউটপুট 0-12A

ইউনিভার্সাল সিটি এবং পিটি টেস্টার

মডেল:CTP-200P

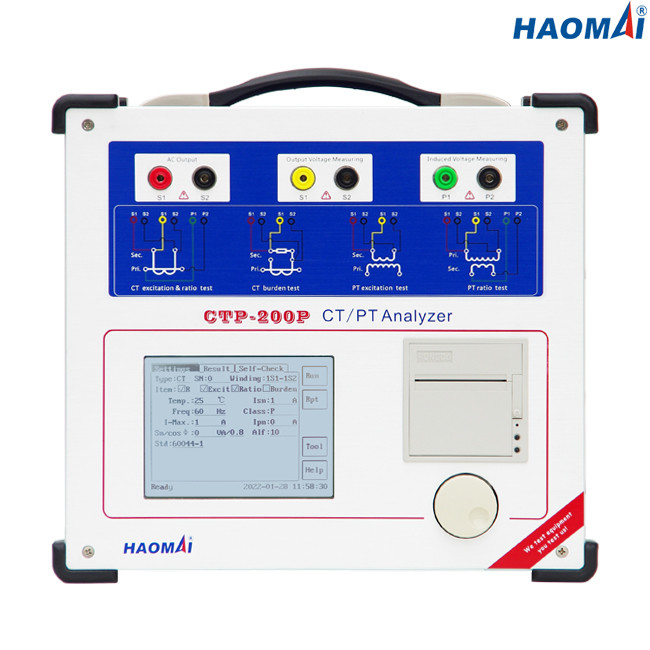

ইউনিভার্সাল সিটি এবং পিটি টেস্টার CTP-200P হল একটি লাইটওয়েট ফিল্ড পোর্টেবল যন্ত্র যা ইউটিলিটি সিস্টেমে ইনস্টল করা CT এবং PT পরীক্ষা করার জন্য ডিজাইন করা হয়েছে।এটি অনেক রুটিন ওয়ার্কশপ পরীক্ষা, সেইসাথে ক্ষেত্র পরীক্ষার জন্য ব্যবহার করা যেতে পারে।

ইউনিভার্সাল CT এবং PT টেস্টার CTP-200P মিটারিং CT পরীক্ষা করতে সক্ষম, কিন্তু IEC61869-2, IEC60044-1,60044-6 এবং IEEE/ANSI C57 মান অনুযায়ী স্বাভাবিক বোঝায় অনুপাত এবং ফেজ ত্রুটির জন্য সুরক্ষা CTগুলিও পরীক্ষা করতে পারে। 13.

স্থানীয় পরীক্ষা মোডে, অপারেটরটি পরীক্ষা করা আইটেম সম্পর্কে তথ্য প্রবেশ করতে সামনের প্যানেলে পেটেন্ট মাল্টিফাংশনাল রোটারি মাউস ব্যবহার করতে পারে।সূর্যালোক পাঠযোগ্য 5.7-ইঞ্চি এলসিডি স্ক্রিন মূল তথ্য এবং চূড়ান্ত পরীক্ষার ফলাফল প্রদর্শন করে।

একটি পিসিতে সম্পূর্ণ স্বয়ংক্রিয় পরীক্ষার জন্য, প্রতিটি CTP-200P ইউনিট CTP সফ্টওয়্যারের একটি ইনস্টল সংস্করণ সহ আসে।CTP সফ্টওয়্যারটি Windows 10 অপারেটিং সিস্টেম সহ একটি পিসিতে চালানোর জন্য ডিজাইন করা হয়েছে।

প্রধান বৈশিষ্ট্য

● সুরক্ষা CTs, পরিমাপ CTs, PR/PX CTs, TPS/TPX/TPY/TPZ CTs এবং প্রবর্তক PTs পরীক্ষা করতে সক্ষম

● কম-ফ্রিকোয়েন্সি পরিমাপের নীতির উপর ভিত্তি করে উত্তেজনা বৈশিষ্ট্য এবং ত্রুটি বক্ররেখা পরীক্ষা করুন

● ভোল্টেজ পদ্ধতির উপর ভিত্তি করে অনুপাত, পোলারিটি, অনুপাত ত্রুটি এবং ফেজ স্থানচ্যুতি ত্রুটি পরিমাপ করুন

● কীপ্যাড প্রতিস্থাপন করতে পেটেন্ট মাল্টিফাংশনাল রোটারি মাউস গ্রহণ করুন

● প্রদর্শনের জন্য 5.7 ইঞ্চি LCD স্ক্রিন গ্রহণ করুন

● DSP, ARM এবং এমবেডেড লিনাক্স অপারেশন সিস্টেম গ্রহণ করুন

● উভয় স্থানীয় পরীক্ষা এবং PC দূরবর্তী পরীক্ষা উপলব্ধ

●উচ্চ পরিমাপের নির্ভুলতা: ০.০৫%

● সর্বোচ্চ।40kV পর্যন্ত সিটির পরীক্ষিত হাঁটু-পয়েন্ট ভোল্টেজ

●সিটি স্বয়ংক্রিয় demagnetization

●বিল্ট-ইন থার্মাল প্রিন্টার দ্বারা সরাসরি পরীক্ষার ফলাফল মুদ্রণ করুন

● সহজ পরিবহনের জন্য ছোট এবং হালকা ওজন (9 কেজি / 19.84 পাউন্ড)

প্রযুক্তিগত তথ্য

●পরীক্ষার মানদণ্ড: IEC61869-2(IEC60044-1,60044-6), IEC61869-3(IEC60044-2), IEEE/ANSI C57.13

●সর্বোচ্চ হাঁটু ভোল্টেজ পরিমাপ: 40kV

●আউটপুট পরিসীমা:

ভোল্টেজ: 0~180V(RMS)

বর্তমান: 0~12A(RMS), 36A(শীর্ষ মান)

●ভোল্টেজ পরিমাপের সঠিকতা: ±0.05%

●CT অনুপাত পরিমাপ:

পরিসীমা: 1~30000

নির্ভুলতা: ±0.05%

●PT অনুপাত পরিমাপ:

পরিসীমা: 1~10000

নির্ভুলতা: ±0.05%

●ফেজ পরিমাপ:

নির্ভুলতা: ±2 মিনিট

রেজোলিউশন: 0.01 মিনিট

●সেকেন্ডারি উইন্ডিং প্রতিরোধের পরিমাপ:

পরিসীমা: 0~300Ω

নির্ভুলতা: 0.1%±1mΩ

●বোঝা পরিমাপ:

পরিসীমা: 0~300VA

নির্ভুলতা: 0.1%±0.1VA

●মেমরি ক্ষমতা: >3000 গ্রুপ পরীক্ষার ফলাফল

●পাওয়ার সাপ্লাই

● পরিবেশগত অবস্থা

●বিবিধ

ইউনিভার্সাল CT এবং PT টেস্টার CTP-200P হল শক্তিশালী এবং নির্ভরযোগ্য টুল ইঞ্জিনিয়ারদের সাবস্টেশনে বর্তমান ট্রান্সফরমার এবং ভোল্টেজ ট্রান্সফরমার পরীক্ষা করার জন্য।
